48

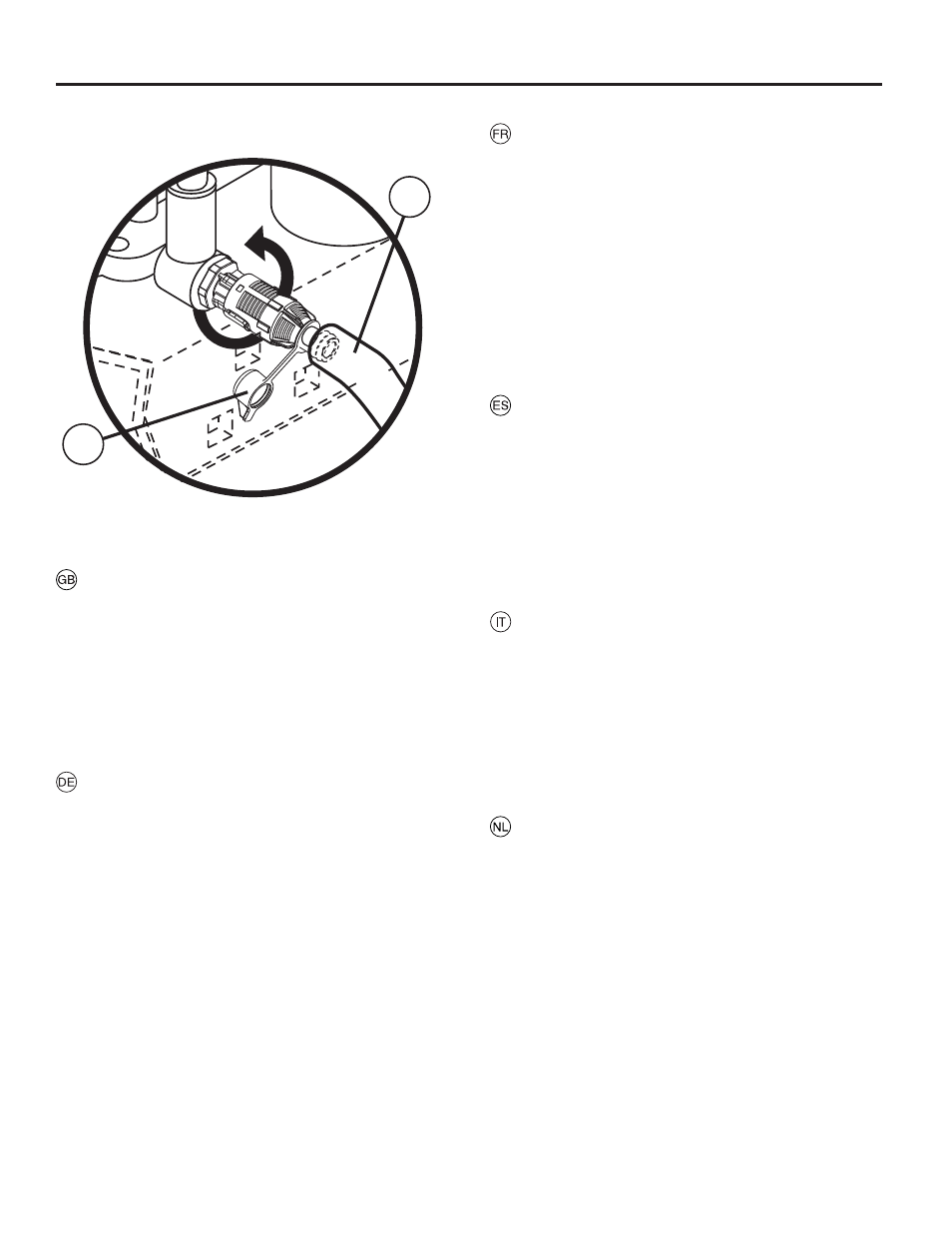

POUR CHANGER L’HUILE
Vidange de l'huile du moteur
• Retirer le bouchon (1) et placer le tuyau de vidange (2).
•
Pour ouvrir la soupape de vidange, repousser légèrement
la soupape en la faisant tourner dans le sens contraire
des aiguilles d'une montre pour sortir du cran, puis tirer
sur la soupape pour libérer l'huile.
• Pour refermer la soupape de vidange, repousser la
soupape et la faire tourner légèrement dans le sens des
aiguilles d'une montre jusqu'au verrouillage du cran et
relâcher la soupape.
• Retirer le tuyau de vidange et replacer le bouchon.
1. Bouchon
2. Tuyau de vidange
PARA CAMBIAR EL ACEITE
Válvula de purga del aceite
• Remover la caperuza e instalar el tubo de purga.
• Para abrir la válvula, apretar ligeramente, girar en el sen-
tido contrario al de las agujas del reloj y desenganchar.
• Para cerrar la válvula, apretar y girar en el sentido de las
agujas del reloj.
• Remover el tubo de purga e instalar la caperuza.
1. Caperuza
2. Tubo de purga
PER CAMBIARE L’OLIO
Valvola di scarico dell’olio
• Rimuovere il tappo ed inserire il tubo di scarico.
• Per aprire la valvola, premere leggermente, ruotare in
senso antiorario ed estrarre.
• Per chiudere la valvola, premere e ruotare in senso orario.
• Rimuovere il tubo di scarico e riposizionare il tappo.
1. Tappo
2. Tubo di scarico
OLIE VERVANGEN
Olie aflaatklep
• Neem het kapje weg en breng de aflaatbuis aan.
• Om de klep te openen druk lichtjes in, draai om tegen
wijzerzin en trek uit.
• Om de klep te sluiten, druk in en draai om in wijzerzin.
• Verwijder de aflaatbuis en breng het kapje aan.
1. Kapje
2. Aflaatbuis
TO CHANGE OIL
Oil drain valve
• Remove cap and install drain tube.
•
To open valve, push in slightly, turn counterclockwise and
pull out.
• To close valve, push in and turn clockwise.
• Remove drain tube and install cap.
1. Cap
2. Drain
Tube
ÖLWECHSEL DURCHFÜHREN
Ventil für den Ölablauf
• Den Deckel abnehmen und den Ablaufschlauch hinein-
stecken.
• Zum Öffnen des Ventils, dieses leicht hinunter drücken,
gegen den Uhrzeigersinn drehen und herausziehen.
• Um das Ventil zu schliessen, dieses hinein drücken und
im Uhrzeigersinn drehen.
• Den Ablaufschlauch herausziehen und den Deckel wieder
aufsetzen.
1. Deckel
2. Ablaufschlauch
02463
1
2
6
