21

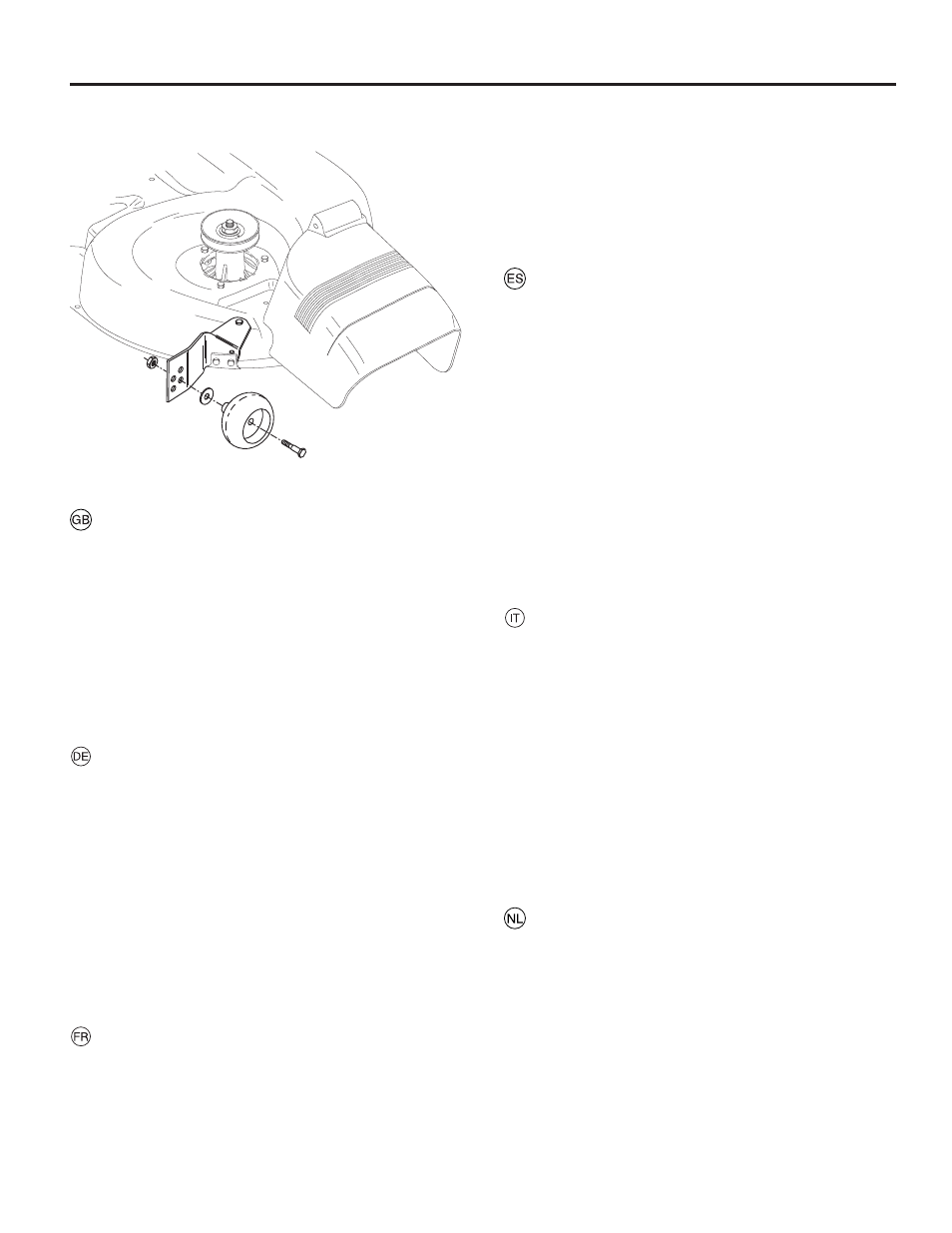

TO ADJUST GAUGE WHEELS (if equipped)
Gauge wheels are properly adjusted when they are slightly
off the ground when mower is at the desired cutting height in
operating position. Gauge wheels then keep the deck in proper
position to help prevent scalping in most terrain con di tions.
• Adjust gauge wheels with tractor on a flat level surface.
• Adjust mower to desired cutting height.
•
With mower in desired height of cut po si tion, gauge wheels
should be assembled so they are slightly off the ground.
In stall gauge wheel in appropriate hole with shoulder bolt,
washer, and locknut and tighten se cure ly.
• Repeat for opposite side installing gauge wheel in same
adjustment hole.
EINSTELLEN DER TASTRÄDER (falls installiert)
Die Tasträder müssen sich in geringem Abstand vom Boden
befinden, wenn das Mähwerk in Betriebsstellung die gewün-
schte Schnitthöhe aufweist. Die Tasträder halten dann das
Mähwerk in der korrekten Stellung, um in den meisten Terrains
ein Abschuppen zu verhindern.
• Die Tasträder mit dem Traktor auf einer ebenen Fläche
einstellen.
• Den Mäher auf die gewünschte Schnitthöhe einstellen.
• Wenn sich das Mähwerk in der gewünschten Schnit-
thöhe befindet, sollten die Tasträder so zusammengebaut
werden, daß sie sich in geringem Abstand vom Boden
befinden. Das erste Tastrad in die entsprechende Öffnung
einbauen.
• Auf der gegenüberliegenden Seite wiederholen und das
andere Tastrad in dieselbe Einstellöffnung einbauen.
REGLAGE DES ROULETTES DE JAUGE (le cas
échéant)
Les roulettes de jauge sont correctement réglées lorsqu'elles
se trouvent légèrement au-dessus du sol pendant la tonte, le
carter de coupe étant à la hauteur désirée pour la coupe.
•
Régler les roulettes de jauge lorsque le tracteur se trouve
sur un terrain plat.
• Régler le carter de coupe à la hauteur de coupe désirée.
PARA AJUSTAR LAS RUEDAS CALIBRADORAS
(si se incluyen)
Las ruedas calibradoras están bien ajustadas cuando se
encuentran un poco a distancia del terreno al mismo tiempo
que la segadora esté a la altura de corte deseada. Entonces
las ruedas calibradoras mantienen el conjunto segador en
posición para prevenir el corte raspeo en casi todos los ter-
renos.
• Ajuste las ruedas calibradoras con el tractor en una
superficie nivelada plana.
• Ajuste la segadora a la altura de corte deseada con la
manilla de ajuste de altura.
• Con la segadora a la altura deseada para la posición
de corte, se tienen que montar las ruedas calibradoras
de modo que queden un poco sobre el suelo. Instale
las ruedas calibradoras en el agujero adecuado con el
perno con resalto, la arandela, y la tuerca de seguridad
y apriételos en forma segura.
• Repita el procedimiento para el lado opuesto instalando
la rueda calibradora en el mismo agujero de ajuste.
REGOLAZIONE DEI RUOTINI ANTERIORI (se in
dotazione)
La regolazione dei ruotini anteriori può essere eseguita cor-
rettamente se sono leggermente sollevati da terra quando il
tosaerba si trova all’altezza di taglio desiderata in posizione
di esercizio. I ruotini anteriori mantengono il piano di taglio
nella corretta posizione aiutando ad evitare l’asportazione
del prato dalla maggior parte dei terreni.
• Regolare i ruotini anteriori con il trattore posto su una
superficie piana e livellata.
• Regolare il tosaerba sulla desiderata altezza di taglio.
• Con il tosaerba nella desiderata altezza della posizione
di taglio, assemblare i ruotini anteriori in modo che siano
leggermente sollevati da terra. Installare il ruotino anteriore
nel foro appropriato.
• Ripetere sul lato opposto installando il ruotino anteriore
nello stesso foro di regolazione.
PEILWIELEN AFSTELLEN (indien aanwezig)
De peilwielen zijn goed afgesteld wanneer ze een klein
beetje boven de grond zijn terwijl de maaier in de bedrijfs-
stand op de gewenste maaihoogte is. De peilwielen houden
het maaibord dan in de juiste stand om onder de meeste
terreinomstandigheden te helpen voorkomen dat er te kort
wordt gemaaid.
•
Stel de peilwielen af met de tractor op vlakke, horizontale
grond.
• Stel de maaier op de gewenste maaihoogte af.
• Terwijl de maaier in de gewenste maaihoogtestand is,
dienen de peilwielen zodanig te worden gemonteerd dat
ze een klein beetje boven de grond zijn. Installeer het
peilwiel in het juiste gat.
• Herhaal dit aan de andere kant en installeer het peilwiel
in hetzelfde stelgat.
• Lorsque le carter de coupe est à la hauteur souhaitée, la
roulette de jauge doit être placée légèrement au dessus
du sol. Fixer la roulette de jauge dans le trou approprié du
support situé sur le carter de coupe à l'aide de la boulon,
de la rondelle plate et de l'écrou frein. Serrer à fond.
• Répéter cette opération pour l'autre côté en plaçant la
seconde roulette dans le trou correspondant à celui utilisé
pour la première roulette de jauge .
