13
104468
MANUAL DEL PROPIETARIO

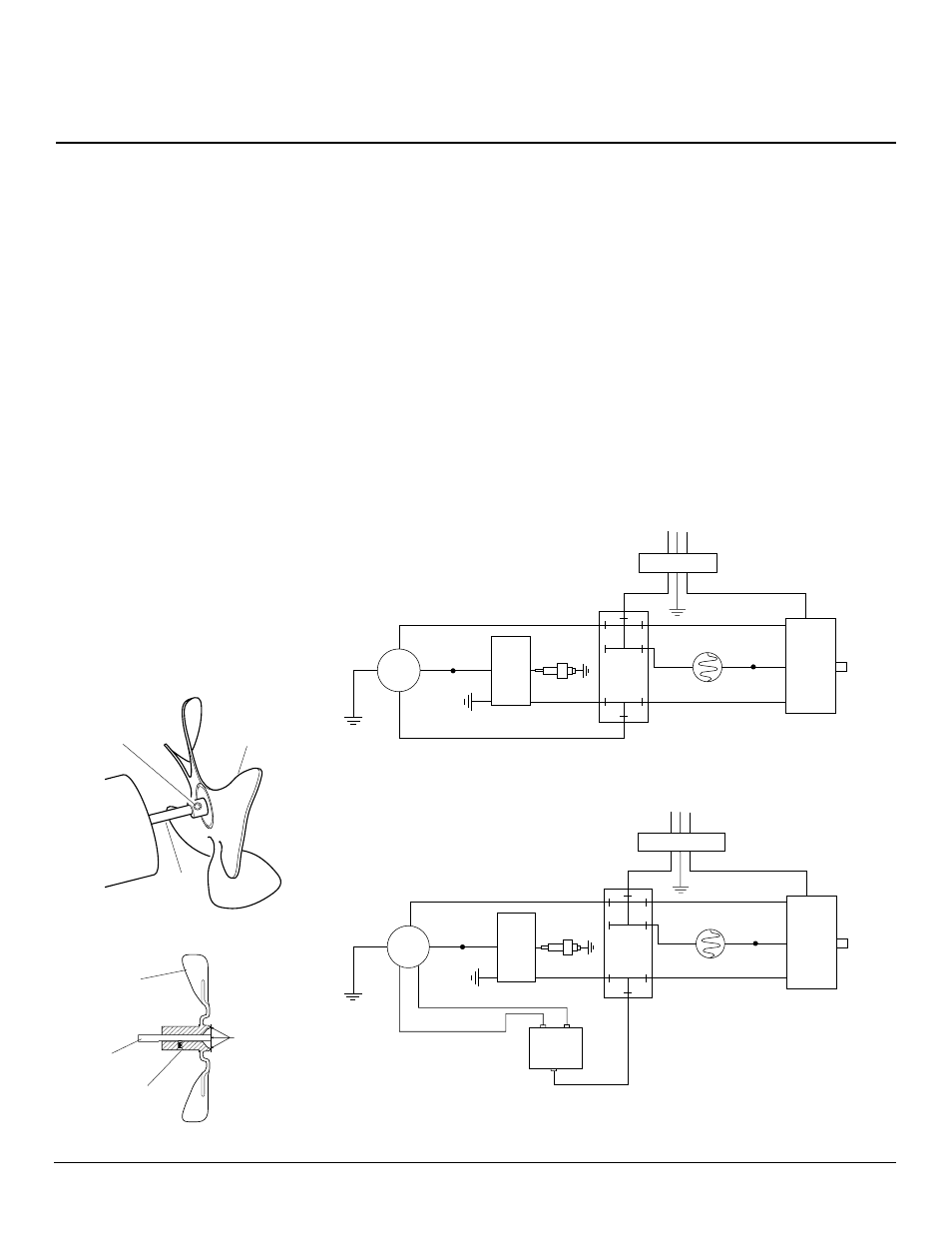

Figura 29 - Ubicación del ventilador, eje
del motor y tornillo de fijación
Figura 30 - Corte transversal del
ventilador
Salida nominal (kW)
10,2
20,5
29,3
44
(Btu/hr)
35.000
70.000
100.000
150.000
Combustible
Use sólo keroseno o fueloil No. 1.
Capacidad del tanque de
combustible (l/gal)
11,4/3,0
18,9/5,0
34/9,0
51,1/13,5
Consumo de combustible
(litros por hora/gal por hora)
1,0/0,26
1,85/0,49
2,7/0,70
4,1/1,1
Requisitos eléctricos
230 V/50 Hz (Para todos los modelos)
Amperaje (funcionamiento normal)
0,8
1,0
1,2
1,2
Salida de aire caliente
(m
3
/min - ft
3
/min)
4/140
6,4/225
12/425
14,2/500
Velocidad (rpm)
1425
2850
2850
2850
ESPECIFICACIONES
Ventilador
Tornillo de
fijación
Eje del
motor
A ras
Tornillo de
fijación
Eje del
motor
Ventilador
Ventilador
IMPORTANTE: Quite el ventilador del eje
del motor antes de quitar el motor del calen-
tador. Si el peso del motor se apoya sobre el
ventilador, se podría dañar el paso de las
paletas del ventilador.
1.
Quite el casco superior (vea la página 8).
2.
Utilice una llave hexagonal de 1/8" para
aflojar el tornillo de fijación que sujeta
el ventilador al eje del motor.
3.
Quite el ventilador del eje del motor.
4.
Limpie el ventilador con un trapo suave
humedecido en keroseno o solvente.
5.
Seque el ventilador por completo.
6.
Vuelva a colocar el ventilador en el eje
del motor. Coloque el cubo del venti-
lador a ras con el extremo del eje del
motor (vea la Figura 30).
7.
Coloque el tornillo de fijación en la
parte plana del eje. Apriete el tornillo
de fijación firmemente (4,5-5,6 Nm
[40-50 in.-lb).
8.
Vuelva a colocar el protector del venti-
lador y el casco superior.
PROCEDIMIENTOS
DE SERVICIO
Continuación
DIAGRAMAS DE ALAMBRADO
Figura 32 - Diagrama de alambrado, modelos de 20,5kW (70.000 Btu/hr)
Figura 31 - Diagrama de alambrado, modelos de 10,2/29,3/44 kW (35.000/100.000/
150.000 Btu/hr)
Ignitor
Blanco
Negro
Marrón
Azul
Azul
Verde/amarillo
Fotocélula
Bujía
Control
de
extinción
de
llamas
B
Botón
de
reposición
R
Rojo
Azul
Blanco
Negro
Blanco
Rojo
Rojo
Anaranjado
Tarjeta
de
bornes
Motor
Verde/
amarillo
Rojo
Relé de
arranque
del motor
Negro
S ó 2
M ó 3
L ó 1
230V/50Hz
RFI Filtro
Ignitor
Blanco
Azul
Verde/amarillo
Fotocélula
Bujía
Control
de
extinción
de
llamas
B
Botón
de
reposición
R
Rojo
Azul
Blanco
Blanco
Rojo
Rojo
Anaranjado
Tarjeta
de
bornes
Motor
Verde/
amarillo
Negro
Negro
Marrón
Azul
230V/50Hz
RFI Filtro
