67
6

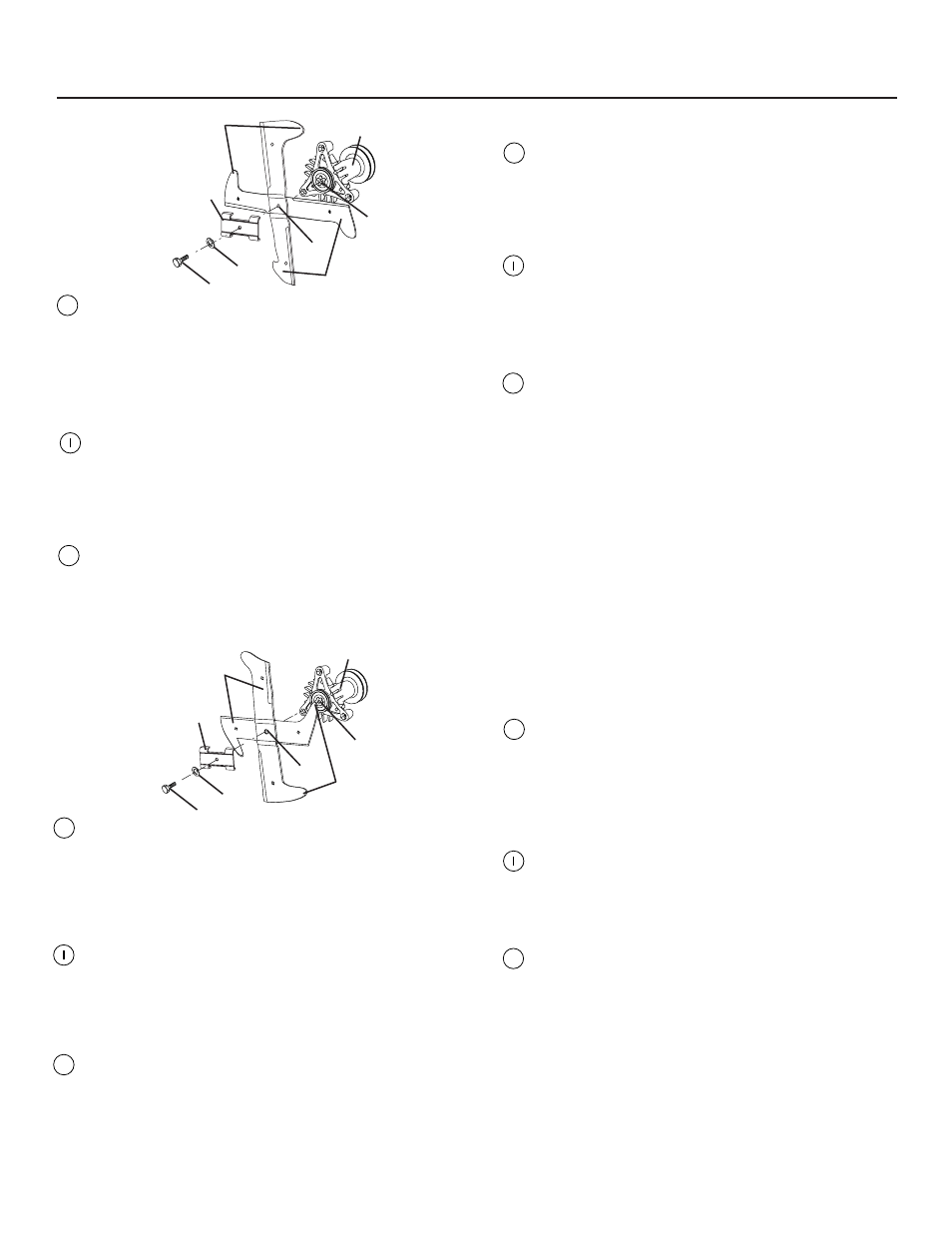

Cuchilla de orificio-estrella de cinco puntas
El centro de esta cuchilla se parece a una estrella de cinco
(5) puntas. El tornillo que liga esta cuchilla es dextrogiro
normal y se desentornilla en direcciûn opuesta a la vuelta de
la aguja del reloj y se emperna dandole vueltas en la
direcciûn de la aguja del reloj.
Lama con for stellare a 5 punte
Il centro di questa lama ha la forma di una stella a cinque
punte. Il bullone di fissaggio della lama è filettato a destra. Si
disserra girandolo in senso anti-orario, e si stringe girandolo
all'opposto, in senso orario.
Mes met 5-hoekige ster
Het midden van dit mes heeft een stergat met 5 punten. De
bout die dit mes op z'n plaats houdt heft normaal rechtsgangig
schroefdraad. U maakt de bout los door hem tegen de klok
in te draaien en u zet hem vast door met de klok mee te
draaien.
Cuchilla de orificio-estrella de cinco puntas
El centro de este cuchilla cortadoe tiene la forma de una
estrella de seis (6) puntas. El tornillo que liga esta cuchilla es
levogiro y se desentornilla en la direcciûn de la vuelta de la
aguja del reloj y se emperna con vueltas en la direcciûn
opuesta a la de la aguja de reloj.
Lama con foro stellare
Il centro di questa lama ha la forma di una stella a sei punta.
Il bullone di fissaggio della lama è filettato a sinistra. Si
disserra girandolo in senso orario, e si stringe all'opposto,
girandolo in senso anti-orario.
Mes met 6-hoekige ster
Het midden van dit mes heeft een stergat met 6 punten. De
bout die dit mes op z'n plaats houdt heeft normaal linksgangig
schroefdraad. U maakt de bout los door hem met de klok mee
te draaien en u zet hem vast door tegen de klok in te draaien.
Esp
NL
Esp
NL
1. Tornillo de cabeza de
cinco facetas, dextrogiro
2. Arandela elastica
3. Arandela plana
4. Filo cortador
1. Tornillo de cabeza de
seis facetas, levegiro
2. Arandela elastica
3. Arandela plana
4. Filo cortador
5. Orifico de centraje-
estrella de cinco
puntas
6. Mandril-estrella de
cinco puntas
7. Canto(auxiliar
cortador) trasero
8. Nudo del mandril
1. Bullone a testa esagonale
con filettatura destrorsa
2. Rondella elastica
3. Rondella piatta
4. Lama
1. Zeskantbout met
rechtsgangig
schroefdraad
2. Veerring
3. Vlakke sluitring
4. Mes
5. Orificio de centraje-
estrella de seis puntas
6. Mandril-estrella de
seis puntas
7. Canto (auxiliar
cortador) trasero
8. Nudo del mandril
1. Bullone a testa
esagonale con
filettatura sinistrorsa
2. Rondella elastica
3. Rondella piatta
4. Lama
5. Foro stellare a sei
punte(5)
6. Mozzo-lama stellare
a sei punte (6)
7. Palettaura lama
8. Mozzo completo
1. Zeskantbout met
linksgangig
schroefdraad
2. Veerring
3. Vlakke sluitring
4. Mes
5. 6-hoekige middengat
6. Doorn met 6-
hoekigester
7. Sleep (hulp) mes
8. Mandrijn
5. 5-hoekige middengat
6. Doorn met 5-hoekige
ster
7. Sleep (hulp) mes
8. Mandrijn
5. Foro stellare a cinque
punte (5)
6. Mozzo-lama stellare a
cinque punte (5)
7. Palettatura lama
8. Mozzo completo
Esp
NL
Esp
NL
LH
1
2
3
7
8
6
5
4
RH
1
2
3
7
8
6
5
4
