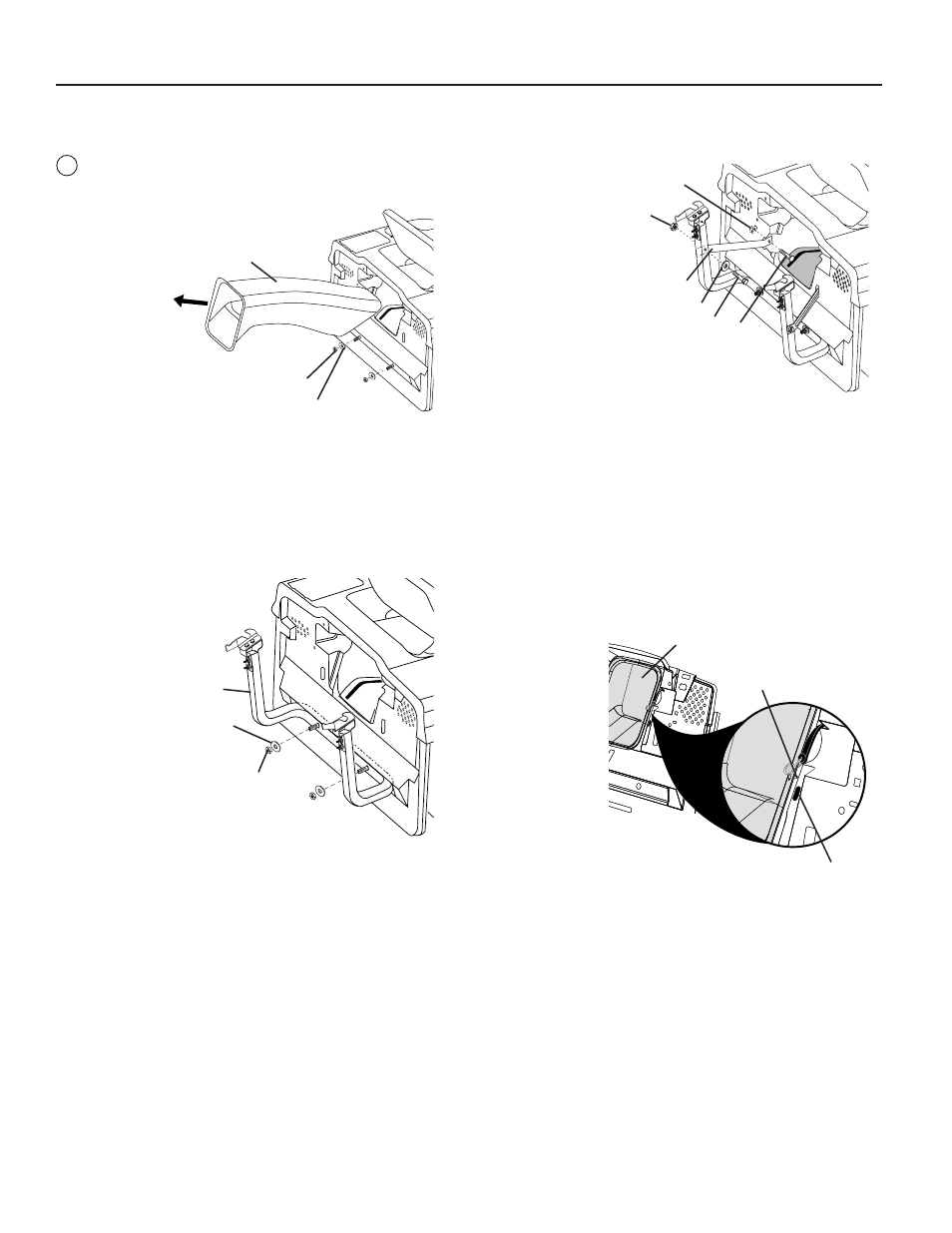

Para montar los componentes del contenedor
para costales al tractor
1
2 1. Descarga de adaptarse
2. Tuercas de 3/8
3. Arandelas planas
1. Contratuercas de 3/8
2. Arandelas planas de 13/32
3. Tubo de soporte
1. Consola portadora
2. tornillo portadora 3/8
3. Contratuerca 3/8
4. 3/8x63,5mm arandelas planas
5. Arandela plana 10,3mm (13/32î)
1. Gancho
2. Descargo de adaptarse
3. Ranura de la placa trasera
2
3
1
• Quite el colector de la parte trasera del tractor. Desbloquee
las dos (2) grapas y tire el colector fuera del tractor.
• Remover las dos tuercas de 3/8 y las arandelas planas
de los pernos de la placa trasera del tractor.
• Utilizando las tuercas y las arandelas planas removidas
del la placa trasera del tractor, instalar el tubo de soporte
del recogedor del césped en la placa trasera como
ilustrado.
• Instale los dos soportes superiores a través de la placa
posterior al chasis, usando los pernos de acarreo de 10
x 19 mm (3/8" x 3/4"), y las tuercas de seguridad provistos.
Apretar bien.
• Ensamblar las dos abrazaderas de soporte a la parte
externa del tubo de soporte del recogedor del césped
utilizando dos tuercas de cabeza hexagonal de 3/8 x
63,5mm, arandelas planas de diámetro interno de 13/
32" y contratuercas de 3/8 de la bolsa con las partes.
• Reemplazar la manga de eyección hacia dentro de la
abertura tracera del tractor. Asegurar la manga con las
dos grapas de gancho.
NOTA: El gancho de cinta tiene que ir a través del plano de
descarga solamente. No permitir que el gancho entre en la
fisura situada en la placa trasera del tractor. Esto permitirá al
plano de descarga de adaptarse a la parte trasera del tractor
cuando éste se mueve en un terreno desigual.
3
1
3
2
3
5
3
1
4 2
