71
5 Star pattern blade
The center of this blade has a five (5) star pattern. The bolt
that attaches this blade has normal Right Hand threads that
loosens by turning ( ) counter-clock wise and tightens by
turn ing ( ) clockwise.
Messerbalkenbohrung mit fünfeckige Ausspar-
ung
Die Bohrung des Messerbalkens hat eine fünfeckige Ausspar-
ung. Die Sechskantschraube,die den Messerbalken fixiert, hat
ein Rechtsgewinde, welches sich entgegen dem Uhrzeigersinn
lösen bzw. Im Uhrzeigersinn festschrauben läßt.
Lame avec orifice de fixation central (étoil à
cinq branches)
Cette lame est fixée au moyeu par un boulon avec filetage
à droite. On desserre le boulon en le faisant tourner dans le
jeu inverse des aigu illes d'une montre et on le resserre en le
faisant tourner dans le sens des aigu illes d'une montre.
6 Star pattern blade
The center of this blade has a 6 star pattern. The bolt attaching
this blade has Left Hand threads that loosens by turning ( )
clockwise and tighten by turning ( ) counterclockwise.
Messerbalkenbohrung mit sechseckiger Auss-
parung
Die Bohrung des Messerbalkens hat eine sechseckige Auss-
parung. Die Sechskantschraube, die den Messerbalken fixiert,
hat ein Linksgewinde, welches sich im Uhrzeigersinn lösen
bzw. Entgegen dem Uhrzeigersinn festschrauben läßt.
Lame avec orifice de fixation central (étoile à
six branches)
Cette lame est fixée au moyeu par un boulon avec filetage à
gauche. On déserre le boulon en le faisant tourner dans le
sens des aiguilles d'une montre et on le resserre en le faisant
tourner dans le sens inverse.

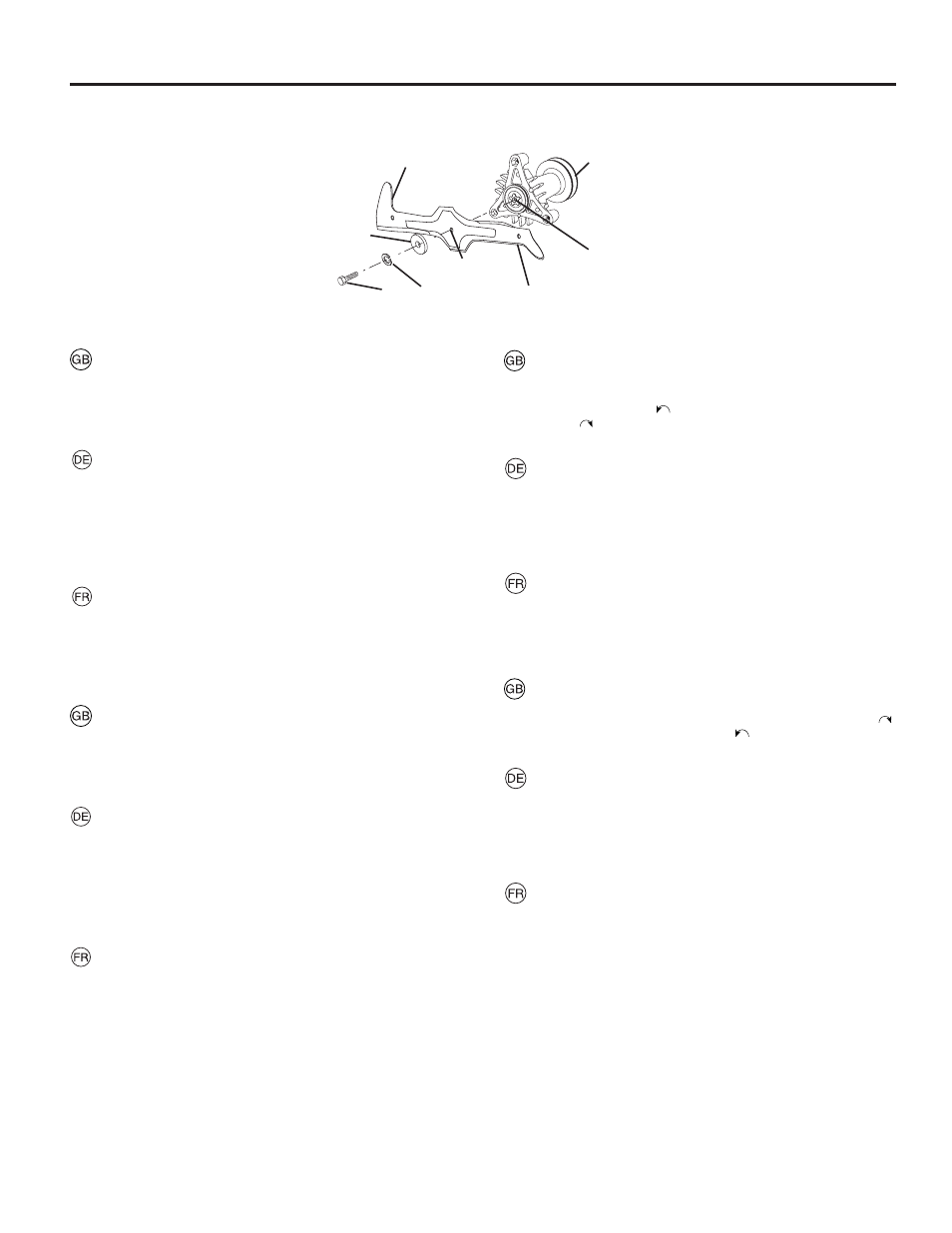

1. Hex bolt right
hand threaded.
2. Lock Washer
3. Flat Washer
4. Blade
1. Hex bolt left hand
threaded.
2. Lock Washer
3. Flat Washer
4. Blade
5. 5 Star Center Hole
6. 5 Star Pattern
7. Trailing
Edge
8. Mandrel Assembly
1. Sechskantschraube
mit Rechtsgewinde
2. Federscheibe
3. Fl a ch e U nt er l eg-
scheibe
4. Schneidmesser
1. Boulon de type hex-
agonal avec filetage à
droite
2. Circlips
3. Rondelle plate
4. Lame
5. 6 Star Center Hole
6. 6 Star Pattern
7. Trailing
Edge
8. Mandrel Assembly
1. Sechskantschraube
mit Linksgewinde
2. Federscheibe
3. F l a c h e U n t e r l e g -
scheibe
4. Schneidmesser
5. Sechseckige Zentrier-
bohrung
6. Sechseckige Messer-
aufnahme
7. Hintere (Hilfsschneid-)
Karte
8. Messeraufnahme kom-
plett
1. Boulon de type hex-
agonal avec filetage à
gauche
2. Circlips
3. Rondelle
plate
4. Lame
5. Orifice de fixation central
(étoile) à six branches
6. Moyeu
7. Volute
8. Support de lame.
5. Orifice de fixation central
(étoile) à cinq branch-
es.
6. Moyeu
7. Volute
8. Support de lame
5. Fünfeckige Zentrier-
bohrung
6. Fünfeckige Messerauf-
nahme
7. Hintere (Hilfsschneid-)
Kante
8. Messeraufnahme kom-
plett
LH
1 2
3
7 8
6
5
4
6
