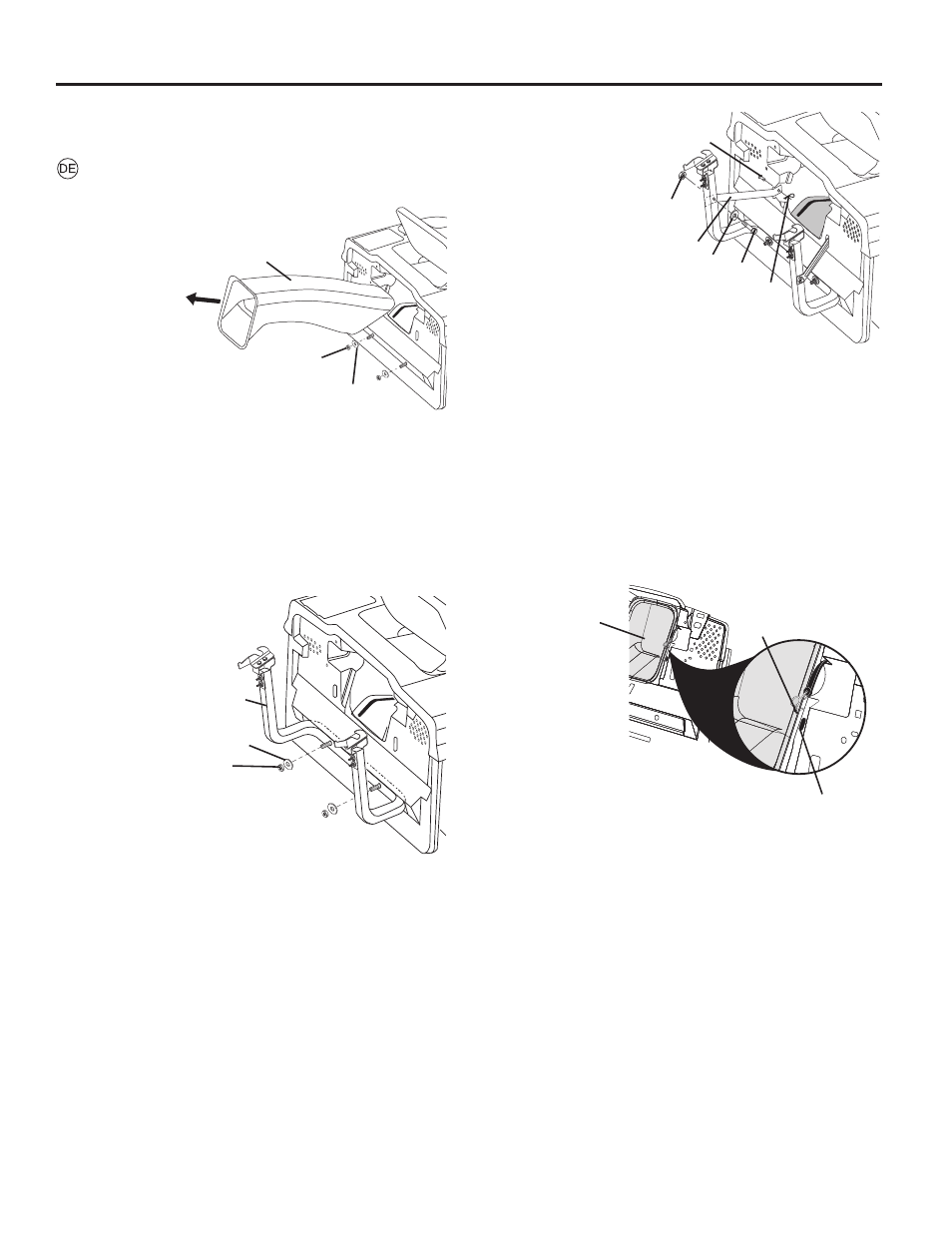

Installation der Aufhängung der Grasfangbox
des Traktors
1
2
1
3
2
1. Kontermutter
2. Flache
Unterlegscheibe
3. Halterungder Grasfangbox
1. Strebe
2. Fixierfeder
10x17mm
3. Kontermutter 3/8
4. Sechskantbolzen
3/8 x 63,5mm
5. Flache Unterlegscheibe
10,3mm (13/32)
6. Splintstift
1. Haken
2. Nut auf der hinteren platte
3. Auswurfkanal
2
3
1
• Nehmen Sie den Auswurfkanal aus dem hinteren Teil des
Traktors. Lösen Sie beide (2) Klammern und ziehen Sie
den Kanal aus dem Traktor.
• Entfernen Sie die zwei (2) 3/8-Zoll-Muttern und flachen
Unterlegscheiben von den Schrauben an der hinteren
Platte des Traktors.
• Bringen Sie die Halterung der Grasfangbox mit Hilfe
der von der hinteren Platte abgenommenen Muttern
und flachen Unterlegscheiben an der hinteren Platte an
(siehe Abbildung). Fest anziehen.
• Die beiden oberen Stützwinkel mittels montieren sie die
Fixierfeder 10x17mm und sichern Sie diese mit dem
Splintstift.
• Montieren Sie nun die beiden Streben an die Außenkante
der Halterung der Grasfangbox mit Hilfe von 3/8 x 63,5-
mm-Sechskantschrauben, flachen Unterlegscheiben mit
einem Innendurchmesser von 13/32 Zoll (1,03 cm) und
3/8-Zoll-Kontermuttern (0,95 cm), wie gezeigt. Fest
anziehen.
• Schieben Sie nun den Auswurfkanal wieder in die hintere
Öffnung des Traktors. Sichern Sie den Auswurfkanal mit
den beiden Haken.
HINWEIS: Die Haken dürfen nur durch den Auswurfkanal ge-
führt werden. Der Haken darf nicht in die Nut auf der hinteren
Platte des Traktors gesteckt werden. Andernfalls bewegt sich
der Auswurfkanal beim Mähen von unebenem Gelände mit
dem Mäherdeck.
3
1. Auswurfkanal
2. Kontermutter 3/8
3. Flache
unterlegscheibe
03028
2
5
3
1
4
6
2
