27
1. Vorderer Rahmen
der Grasfangbox
2. Vinylverkleidung
1. Ausgleichende
Oberfläche
2. Höhenjustierung
3. Seitenjustierung
4. Baggerklinke
3. Spreizstäbe
4. Splintstift
5. Vinylverkleidung

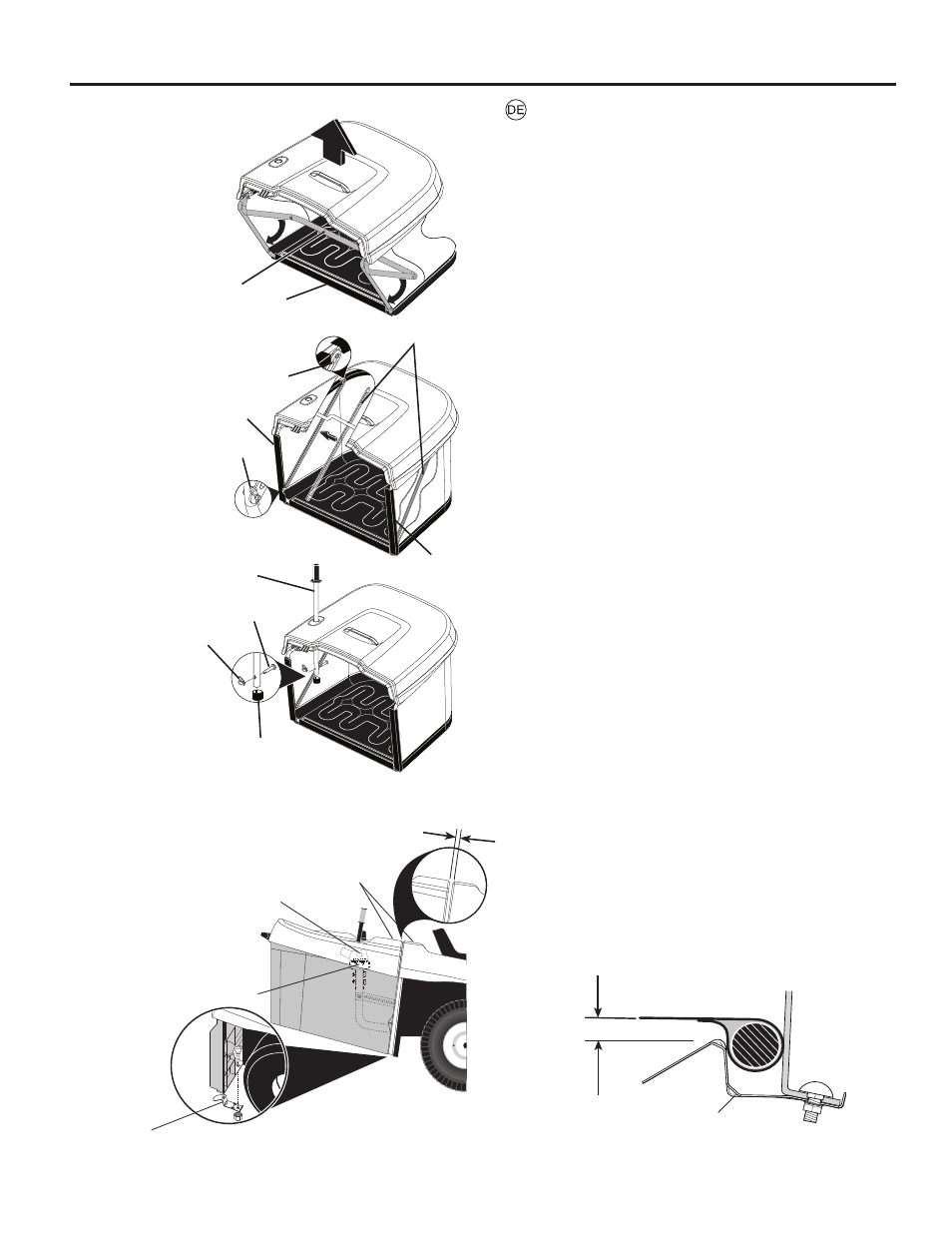

Montage der Grasfangbox
• Entfalten Sie den Beutel, indem Sie das vordere Staub-
beutelrohr ganz nach vor klappen und die untere Vinyl-
bindung an das Rohr drücken.
• Setzen Sie dann im Beutel die Spreizstäbe und die Rück-
haltefedern in die Zapfen an beiden Seiten des Beutels
wie gezeigt ein.
• Drücken Sie die Vinylbindungen an die Seiten des vorderen
Staubbeutelrohrs.
• Stecken Sie den Handgriff zum Entleeren der Grasfangbox
durch das Loch im Deckel der Grasfangbox, montieren
Sie die Fixierfeder und sichern Sie diese mit dem Splint-
stift.
• Die Kappe über das Ende des Hebels der Absackvor-
richtung schieben.
HINWEIS: Der Splintstift kann entfernt werden, um den
Handgriff zur Reinigung des Auswurfkanals zu verwenden,
sollte dieser verstopft sein
Justieren der Grasfangbox
Um die einwandfreie Funktion der Grasfangbox zu
gewährleisten, ist es notwendig, daß die Box richtig justi-
ert wird. Zwischen dem oberen Teil der Box und dem
Schutzblech des Trakors soliten 6 mm (1/4") -9mm (3/8")
Abstand eingehalten werden. Desweiteren sollte die
Oberseite der Box und das Schutzblech des Traktors in
einer Flucht liegn.
Seitenjustierung
• Lockern Sie die Muttern, mit denen die beiden Bügel zur
Seitenjustierung des Grasfangsacks (RH und LH) befestigt
sind, so weit, daß sie zwar verschoben werden können,
aber nicht von selbst aus ihrer Po si tion geraten.
• Justieren Sie nun den Sack entsprechend nach vorne
oder hinten, und ziehen Sie anschließend die Muttern
wieder fest.
Höhenjustierung
• Lockern Sie die Muttern, mit denen die Bügel zur Höhen-
justierung des Grasfangsacks befestigt sind, so weit, daß
sie zwar verschoben werden können, aber nicht von selbst
aus ihrer Position geraten.
• Justieren Sie nun den Sack entsprechend nach oben oder
unten, und ziehen Sie anschließend die Muttern wieder
fest.
• Montieren Sie nun die Box und überprüfen Sie, ob sich
Box und Schutzblech in einer Linie befinden. Wiederholen
Sie die Prozedur solange, bis die Box richtig eingestellt ist.
• Wenn ein richtiger Sitz erreicht wurde, entfernen Sie den
Bagger vom Traktor und installieren Sie die Baggerklinke
(4) an der Heckplatte des Traktors. Ziehen Sie sie gut
fest.
• Installieren Sie den Bagger und senken Sie ihn zum
Aktivieren des Schnappverschlusses vorsichtig ab.
• Bemessen Sie den Abstand zwishcen Bagger und
Schnappverschluss wie abgebildet. Wenn der Abstand
nicht 10mm – 16mm beträgt, nehmen Sie den Bagger
vorsichtig ab und wiederholen Sie die vertikale Einstellung
entsprechend.
02906
02905
2
1
4
3
4
5
5
02907
6
7
8
9
6. Rohr des Handgriffs zum
Entleeren der Grasfangbox
7. Fixierfeder 10 x 44mm
8. Splintstift
9. Kappe
02967
1
6MM (1/4") - 9MM (3/8")
2
3
4
02983
10MM (7/16") - 16MM (5/8")
4
Einstellen von Heckauswurf (Deflektor), Mulchfunk-
tion oder Sammelfunktion. Siehe Abschnitt 5 der
vorliegenden Betriebsanweisung.
