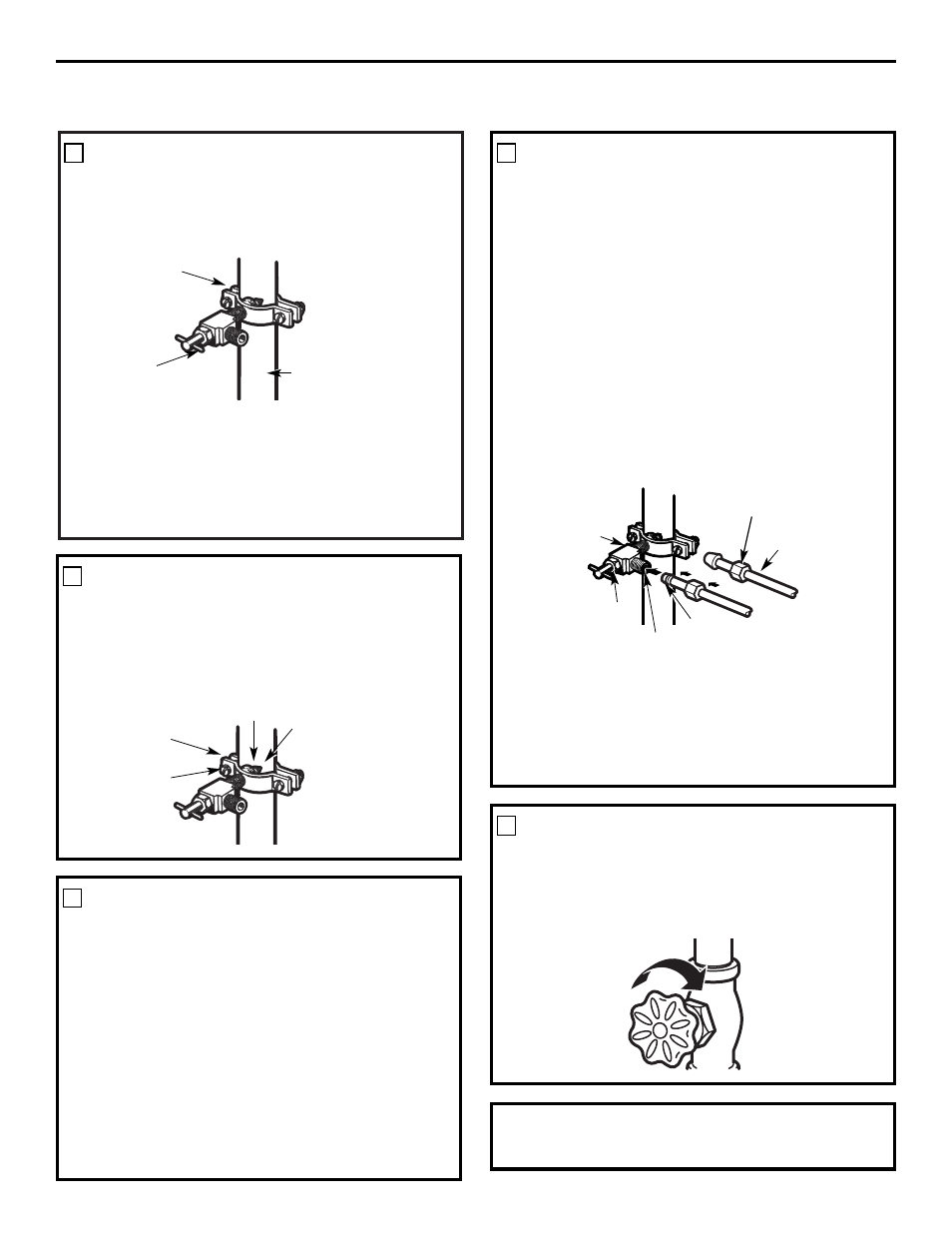

Una la válvula de apagado a la tubería de
agua fría con la abrazadera para el tubo.
NOTA: Se deberán seguir los Códigos
248CMR de Plomería para el Estado de
Massachusetts. Las válvulas tipo silla son
ilegales y su uso no está permitido en
Massachusetts. Consulte con un plomero
licenciado.
INSTALE LA VÁLVULA
DE APAGADO
4
Abrazadera para
el tubo
Tubería vertical
de agua fría
Válvula de
apagado tipo
silla
Coloque la tuerca de compresión y férula para
la tubería de cobre (manga) en el extremo de
la tubería y conéctela a la válvula de apagado.
Asegúrese de que la tubería esté
complemente insertada en la válvula. Apriete
la tuerca de compresión firmemente.
Para tubería de plástico de un kit de tubería
para el refrigerador SmartConnect
™ de GE,
inserte el extremo moldeado de la tubería
en la válvula de apagado y apriete la tuerca
de compresión hasta que esté firmemente
apretada a mano, luego apriete un giro
adicional con una llave. Apretar demasiado
puede causar fugas.
NOTA: Se deberán seguir los Códigos
248CMR de Plomería para el Estado de
Massachusetts. Las válvulas tipo silla son
ilegales y su uso no está permitido en
Massachusetts. Consulte con un plomero
licenciado.
CONECTE LA TUBERÍA
A LA VÁLVULA 7
Válvula de
apagado tipo
silla
Tuerca de compresión
Tuerca de empaque
Válvula de salida
Férula (manga)
Abra el suministro principal de agua y lave
la tubería hasta que el agua esté limpia.
Cierre el agua en la válvula después de que
un cuarto (1 litro) se haya eliminado por
la tubería.
LAVE LA TUBERÍA 8
CÓMO INSTALAR LA TUBERÍA DEL AGUA
(CONT.)
Instrucciones para la instalación
Tubería
SmartConnect
™
122
Apriete los tornillos de la abrazadera hasta
que la arandela sellante empiece a hincharse.
NOTA: No apriete demasiado la tubería ya
que podría romperse.
APRIETE LA ABRAZADERA
DEL TUBO 5
Arandela
Extremo de entrada Abrazadera para
el tubo
Tornillo de
la abrazadera
Rote la tubería entre la línea del agua fría
y el refrigerador.
Rote la tubería a través de un orificio
perforado en la pared o en el piso (detrás
del refrigerador o del gabinete de la base
adyacente) lo más cerca posible a la pared.
NOTA: Asegúrese de que haya suficiente
tubería adicional (unos 8
′ [2,4 m] enrollada
en tres vueltas de alrededor de 10
″ [25 cm]
de diámetro) para permitir que el refrigerador
se pueda mover de la pared después de
la instalación.
DIRIJA LA TUBERÍA 6
Para completar la instalación del refrigerador,
regrese al Paso 1 en Cómo instalar el refrigerador.
