Parte # 4523974 (11/08/07) Página 40
INSTALACIÓN (continuación)

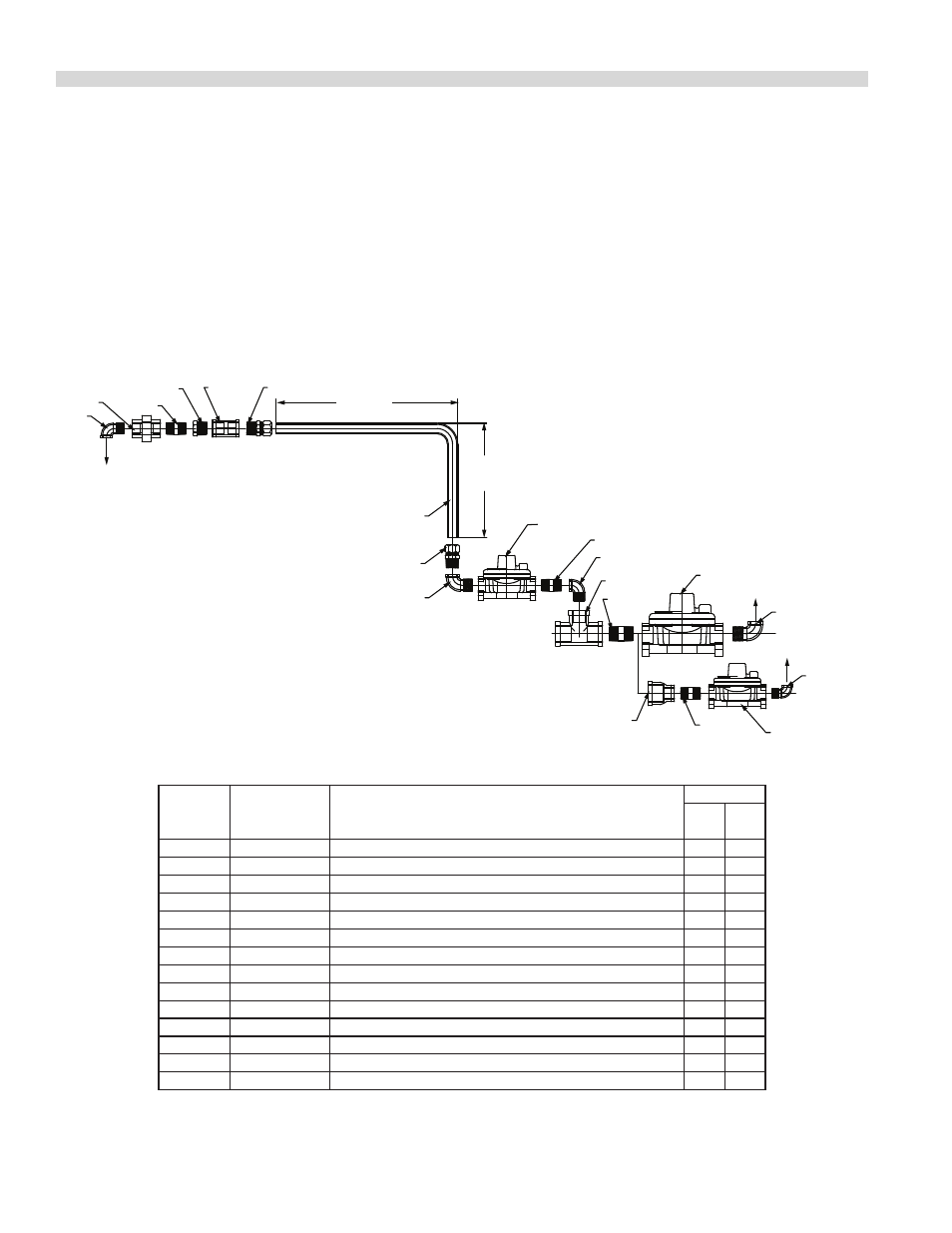

Kit Opcional De Interconexión
El suministro de gas a las parrillas salamandra montadas
sobre cocinas (Modelos UIR36, UIR48 y UIR60) puede estar
interconectado con el suministro a la cocina, de manera
que ambas unidades sean suministradas de una sola
conexión de gas . La tubería de suministro de gas deberá
tener un diámetro mínimo de 1” (25 mm) para asegurar
que haya disponible suficiente capacidad de gas a la
presión especificada para suministrar el consumo nominal
combinado total de ambos artefactos . El kit opcional de
interconexión consta de los componentes mostrados a
continuación .
Artículo Parte # Descripción
Cantidad
36” 48”
60”
1 076029-204 Niple 1” NPT X 2” 1 1
2 G017838-14 Niple 3/4” NPT x 2” 2 1
3 G01961-1 Acoplamiento 3/4” NPT 1 1
4 G01475-1 Codo-niple De 90° 1/2” Npt X 1/2” Npt 1 1
5 G01475-2 Codo-niple De 90° 3/4” Npt X 3/4” Npt 3 2
6 G01475-3 Codo-niple De 90° 1” Npt X 1” Npt 1
7 2437100 Adaptador Reductor 1” Npt - 3/4” Npt 1
8 G01918-5 Reductor 3/4” Npt A 1/2” Npt 1 1
9 3012800 Te 1” NPT x 1” NPT x 3/4” NPT 1 1
10 G01739-1 Unión 1/2” NPT 1 1
11 G01477-3 Niple 1/2” NPT X 2” 1 1
12 3013000 Adaptador A Presión 3/4” Tubo X 3/4” Tubería 2 2
13 4524079 Adaptador A Presión 3/4” Tubo x 3/4” Tubería 1 1
14 4523975 Kit De Interconexión Universal Para Restaurantes – –
A LA PARRILLA SALAMANDRA
A LA COCINA (48",60")
A LA COCINA (36")
4
10
11
8 3 12
48"
[1219 mm]
33"
[838mm]
13
12
5
REGULADOR
(SUMINISTRADO
CON LA PARRILLA
SALAMANDRA)
REGULADOR
(SUMINISTRADO
CON LA COCINA)
REGULADOR
(SUMINISTRADO
CON LA COCINA)
2
5
9
1
6
5
2
7
NOTE: CORTE EL TUBO AL LARGO
NECESARIO, SI SE REQUIERE
KIT UNIVERSAL DE INTERCONEXIÓN
