Gabinetes
NOTA: Puede necesitarse una separación adicional
entre los disyuntores. Verifique para asegurarse de que
los apoyos del horno por encima de la ubicación de la
gaveta de calentamiento no dificulten la profundidad
y altura interior requerida. • Para la instalación de una gaveta de calentamiento
Monogram por debajo de un horno individual o doble,
debe instalarse un receptáculo con conexión a tierra,
separado de 120V, 60Hz. Consulte las instrucciones
para la instalación remitidas con la gaveta
de calentamiento para obtener los requisitos
específicos de instalación.
Gabinetes sin marco
Siempre que sea posible, solicite un gabinete sin marco
de 30
” (76,2 cm) con el corte del lado que corresponde
para que se adapte al horno. Si usa gabinetes
prefabricados, es posible que sea necesario usar material
de relleno para cubrir la abertura.
• Un corte de gabinete prefabricado sin marco puede
tener un ancho de hasta 28 3/4 ” (73 cm). Si fuera
necesario, agregue abrazaderas de 1/2 ” (1,3 cm)
a los lados, a ras con el borde frontal de los paneles
laterales para colocar tornillos de montaje.
NOTA: Instale el
horno sólo con los
modelos específicos
enumerados en la
etiqueta que se ubica
en la parte superior
del horno.

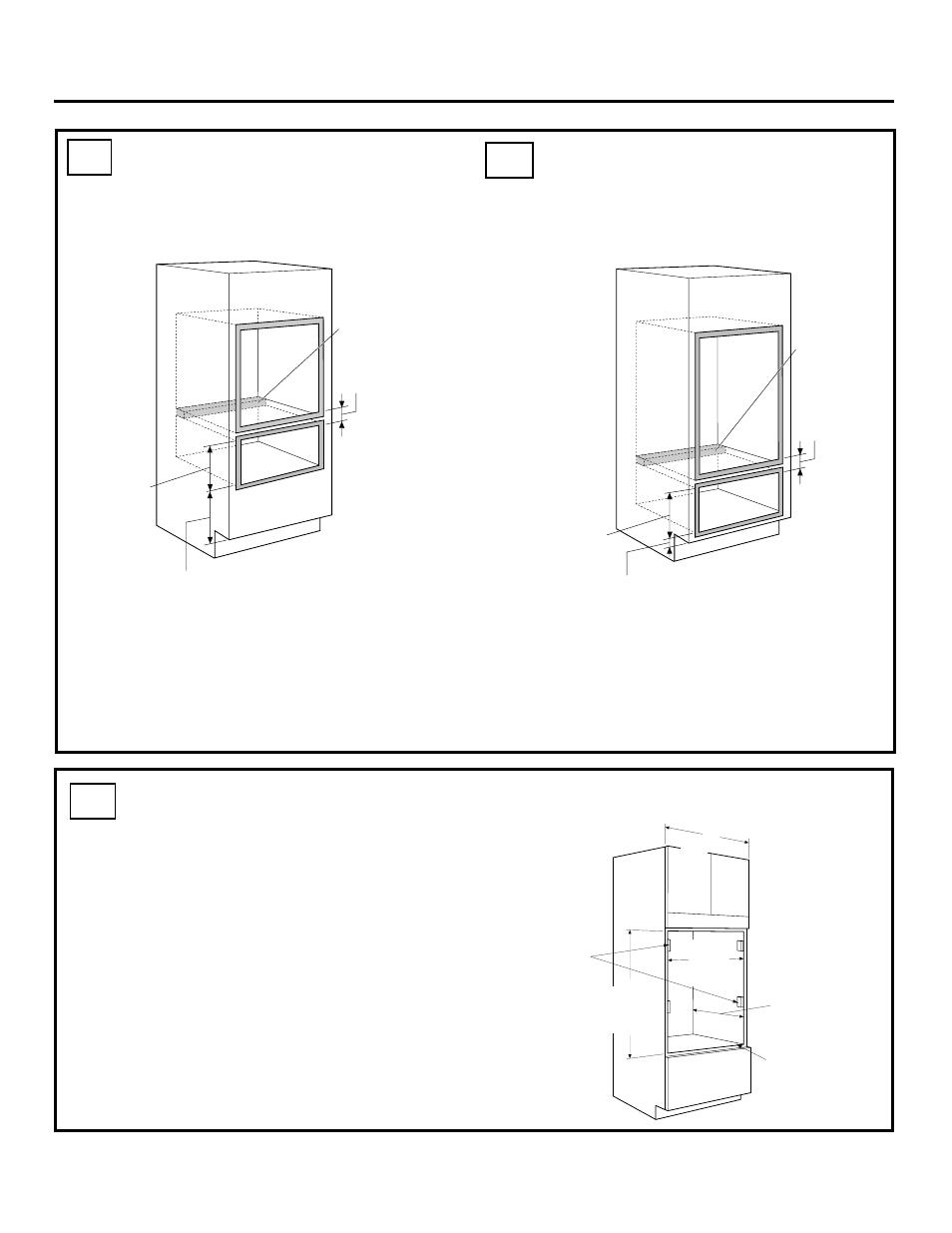

Corte para gabinetes sin marco
A6
Corte para los hornos
simples, para instalar
sobre un cajón
calentador Monogram
A4 Corte para los hornos
dobles, para instalar
sobre un cajón
calentador Monogram
A5
Bloque estable contra
la pared trasera para
la gaveta de
calentamiento
requisitos
2 ” (5,1 cm) Mín.
1 ” (2,5 cm) Mín. Por encima del zócalo o
ajustar a la altura de la instalación del horno
Bloque
estable
contra
la pared
trasera para
la gaveta de
calentamiento
requisitos
2 ” (5,1 cm)
Mín.
1 ” (2,5 cm) Mín. Por encima del zócalo
Profundidad
mín. del gabinete
23 1/2
” (59,7 cm)
Desde la parte
interna posterior
hacia el frente
del marco del
gabinete o panel
lateral
Grueso del estante
inferior Mín. 3/4
”
(1,9 cm) a ras con
el panel lateral
Instale
abrazaderas
de 1/2
” (1,3 cm)
para sostener
los tornillos
de montaje
del horno
30 ”
(76,2 cm)
28 1/2 ” (72,4 cm)
Mín.
28 5/8 ” (72,7 cm)
Máx. Dobles
51 15/16
” (131,8 cm)
Simples
27 5/16
” (69,2 cm)
Para la
gaveta de
calentamiento
requisitos
Para la
gaveta de
calentamiento
requisitos
