Instrucciones de instalación
Si el gabinete no tiene un fondo sólido, entonces
se deben instalar dos abrazaderas o correderas
nivelada con el fondo del corte para sostener
el peso del horno. Para hornos de dos unidades,
las correderas y abrazaderas deben soportar
375 libras (169 Kg).

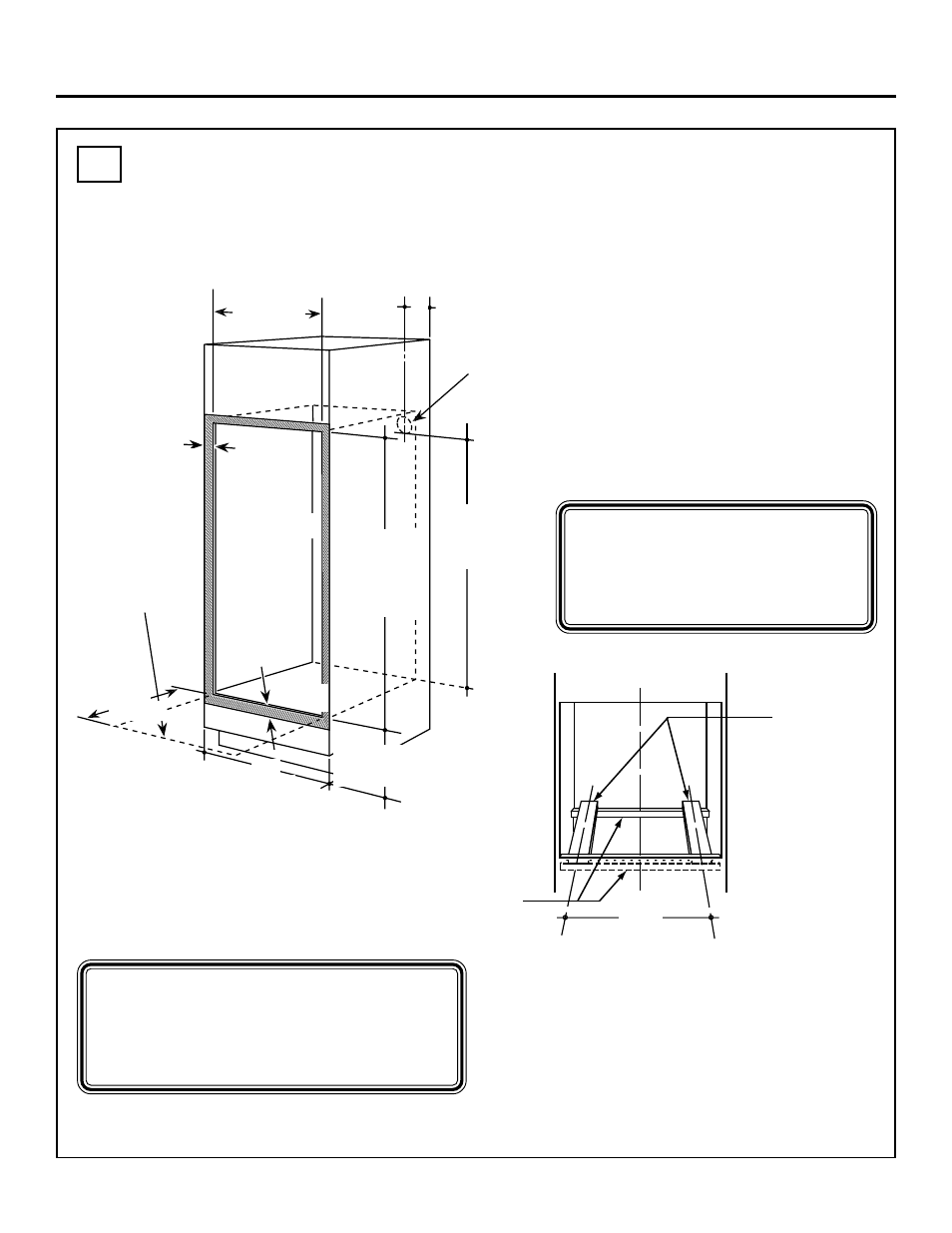

Corte para los hornos de dos
unidades
NOTA: Si el gabinete no tiene un marco
frontal y los lados son menores de 3/4
”
(1,9 cm) en grosor, coloque ambos
lados en línea para establecer el ancho
del corte.
A2
NOTA: Si las marcas, imperfecciones o la
abertura del corte son visibles por encima del
horno instalado, quizás sea necesario agregar
relleno debajo de las correderas y moldura
delantera hasta que se cubran.
CUTOUT
HEIGHT
51 13/16" MIN.
51 15/16" MAX.
5"
CUTOUT
WIDTH
28 1/2" MIN.
28 5/8" MAX.
47" TO
BOTTOM OF
JUNCTION BOX
JUNCTION BOX
LOCATION
ALLOW 11/16"
FOR OVERLAP
OF THE OVEN
OVER SIDE EDGES
OF CUTOUT
THE OPENING
BETWEEN INSIDE
WALLS MUST
BE AT LEAST
28 1/2"WIDE
ALLOW 1" FOR
OVERLAP
ON OVEN TOP
AND BOTTOM
OF CUTOUT
21"
ALLOW A MINIMUM OF 21"
FOR CLEARANCE TO
ADJACENT CORNERS,
DRAWERS, WALLS ETC.
WHEN THE DOOR
IS OPENED.
30"
CABINET
WIDTH
RECOMMENDED
CUTOUT LOCATION
12" FROM THE FLOOR
Permita 11/16 ”
(1,8 cm) para
sobrepaso del
horno sobre los
bordes laterales
del corte
Ancho
del
gabinete
30 ” (76,2 cm)
Ubicación
de la caja
de conexión
Permita un mínimo
de 21
” (53,3 cm)
de espacio para
las esquinas,
cajones, paredes,
etc., adyacentes
cuando las puertas
estén abiertas
Ancho
del corte
28 1/2 ”
(72,4 cm) Mín.
28 5/8 ”
(72,7 cm) Máx.
47 ” (119,4 cm) Mín.
hasta la parte
inferior de la caja
de conexión
Abertura
entre los
paredes
interiores
debe estar
un mínimo
de 28 1/2
”
(72,4 cm)
de ancho
Altura
del corte
51 13/16
”
(131,6 cm) Mín.
51 15/16
”
(131,8 cm) Máx
7 3/4 ”
(19,7 cm)
Máx.
21 ”
(53,3 cm)
Permita un
mínimo de 1 ”
(2,5 cm) para
el sobrepaso
del horno por
encima y 1
1 ⁄
4 ”
(3,2 cm) por
debajo
del corte
C L
UITABLE
RACING
O SUPPORT
UNNERS
2" x 4" or
EQUIVALENT
RUNNERS
21 5/8"
OVER CENTERLINE
OF CABINET
Instale un fondo
sólido o 2” x 4”
(5 cm x 10 cm)
o correderas
equivalentes
niveleada
con el fondo
del corte
Abrazaderas
de soporte
adecuadas
para las
correderas
21 5/8 ”
(54,9 cm) Sobre la
línea de centro de
los gabinetes
El fondo sólido o las correderas deben estar
nivelados con el fondo del corte; de lo contrario, el
borde del fondo no se podrá instalar correctamente
y podrá interferir en la apertura de la puerta.
Ancho del
gabinete
30 ” (76,2 cm)
Ubicación
recomendada
para el corte
desde el piso
12 ” (30,5 cm)
Profundidad
del corte
23 1/2 ” (59,7 cm) Mín.
Ancho del 28 1/2 ” (72,4 cm) Mín.
corte 28 5/8 ” (72.7 cm) Máx.
Altura del 51 13/16 ” (131,6 cm) Mín.
corte 51 15/16 ” (131,8 cm) Máx.
Ubicación recomendada
para el corte desde
el piso 12
” (30,5 cm)
