23
Directives d’installation
Raccordement électrique B
AVIS IMPORTANT À
L’INSTALLATEUR :
Tous les fours muraux encastrés doivent
être raccordés (raccordement direct) dans
une boîte de jonction approuvée. Une fiche
et une prise de courant ne sont PAS
autorisées pour brancher ce produit.
NE PAS raccourcir le conduit flexible.
La bague anti-traction du conduit doit être
fixée fermement à le boîte de jonction et
le conduit flexible doit être fixé fermement
à la bague. Si le conduit flexible n’est pas
ajusté à la bague, procurez-vous une
bague dont la taille est appropriée avant
d’installer le four.
AVIS À L’ÉLECTRICIEN : Les 3 fils
électriques de sortie fournis avec cet
appareil sont approuvés par la CSA pour
un branchement à du câblage résidentiel
de calibre (Gauge) supérieur. Les
températures nominales de l’isolant de
ces 3 files sont beaucoup plus élevées que
celles du câblage résidentiel. La capacité
de transport du courant supportée par un
conducteur est déterminée par le calibre
du fil et la température nominale de
l’isolant autour du fil.
Mettez le disjoncteur hors circuit ou
enlevez les fusibles du circuit terminal
du four.

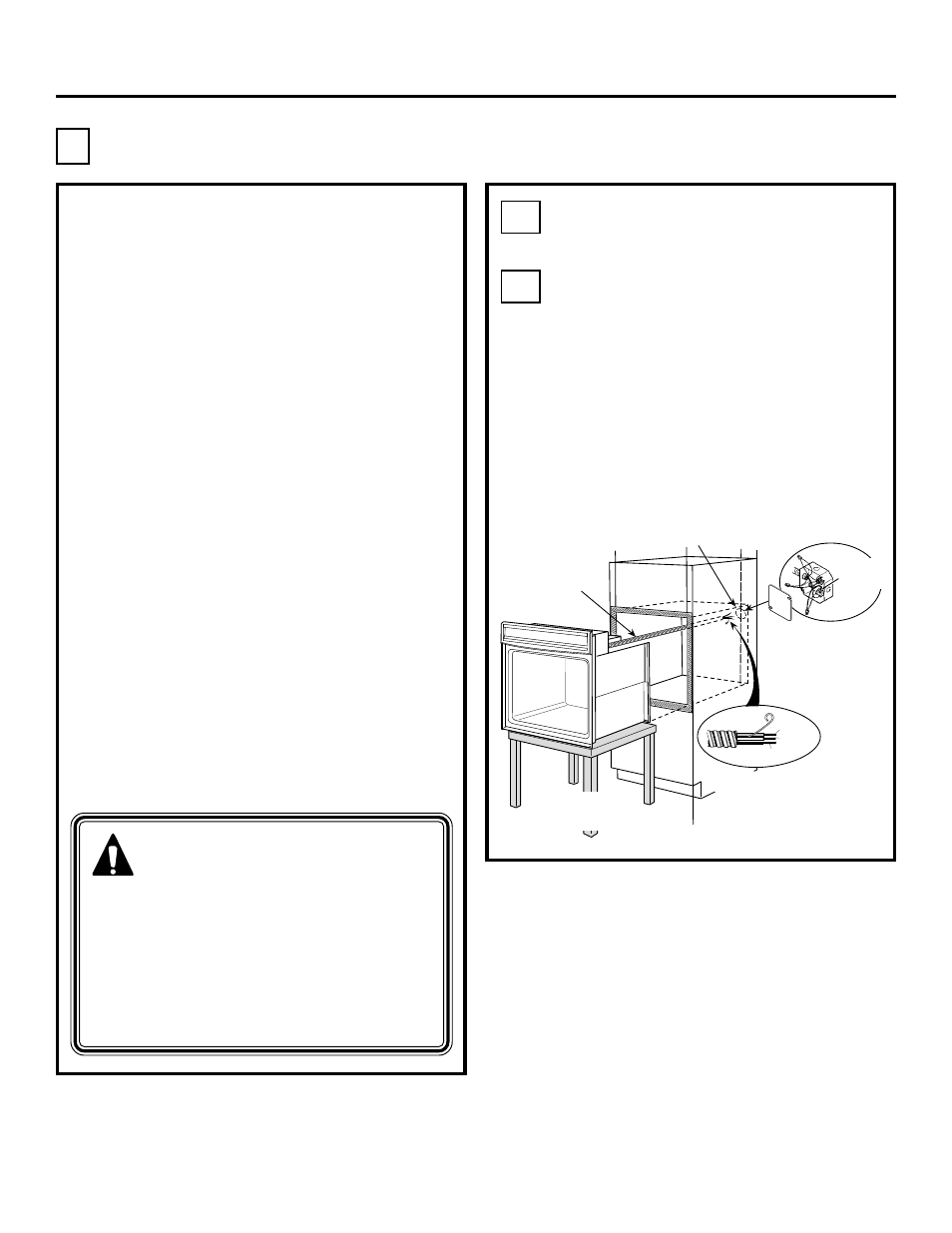

Le four reposant sur une table ou une
plate-forme en face de l’ouverture de
l’enceinte, connectez le conduit flexible
à la boîte de jonction, tel qu’illustré
ci-dessous. Placez le conduit de
manière à ce qu’il fasse une boucle
normale sur le dessus du four une fois
ce dernier installé. Vous devez vous
procurer une bague anti-traction
appropriée pour terminer la connexion
du conduit à la boîte de jonction.
B2
B1
AVERTISSEMENT :
Le raccordement inadéquat d’un
câblage résidentiel en aluminium
à des fils de sortie en cuivre peut
entraîner un risque électrique ou
d’incendie. Utilisez uniquement des
connecteurs conçus pour raccorder
du cuivre à l’aluminium et respectez
minutieusement la procédure
recommandée par le fabricant.
Emplacement de la
boîte de jonction
Une bague anti-traction
(non incluse) doit être
utilisée à la boîte de
jonction
FIL DE
TERRE NU
BLANC
Placez le four sur un
support pour faciliter
la connexion du conduit
ROUGE
NOIR
Conduit
FIL DE
MISE À LA
TERRE
