EINLEITUNG:
Wir gratulieren Ihnen zum Kauf eines Gemini PMX-1400, 1800 oder 2400 Mischpults.
Dieses moderne Mischpult enthält dreijährige Garantie, ausscheließlich crossfader
und Kanalschieber. Vor Anwendung dieses Mischpults bitte alle Anweisungen
sorgfältig durchlesen.
FUNKTIONEN:
• 4 Stereokanäle • Talkover
• Hochentwickelter Cue Funktion • 7-Band-Doppelgrafikentzerrer
• Master-Ausgänge, Ausgänge für Kabine und Aufnahme
• 3 Phonoleitungen/Leitung erweiterbar, Eingängem für 5 Leitungen und 2
Mikrophone
PMX-1800:
• 6 Töne • Echoteil
PMX-2400:
• Digital Sampler mit fünf Speicherne • Batteriehilfsversorgung
VORSICHTSMAßNAHMEN:
1. Vor Anwendung dieses Geräts bitte alle Anweisungen sorgfältig durchlesen.
2. Das Gerät nicht öffnen, um das Risiko elektrischen Schocks zu vermeiden.
Es enthält KEINE VOM ANWENDER ERSETZBAREN TEILE. Die Wartung darf
nur von befähigten Wartungstechnikern durchgeführt werden.
3. Das Gerät von direktem Sonnenlicht oder einer Wärmequelle wie Heizkörper oder
Ofen aussetzen.
4. Dieses Gerät darf nur mit einem feuchten Tuch gesäubert werden. Keine Lösungs-
oder Reinigungsmittel benutzen.
5. Bei Umzügen sollte das Gerät in seinem ursprünglichen Versandkarton und
Verpackungsmaterial verpackt werden. Dadurch verhindert man, daß das Gerät
während des ransportes beschädigt wird.
6. DIESES GERÄT NICHT REGEN ODER FEUCHTsIGKEIT AUSSETZEN.
7. AN DEN REGLERN ODER SCHALTERN KEIN SPRAY-
REINIGUNGSMITTEL ODER SCHMIERMITTEL BENUTZEN.
ANSCHLÜSSE:
1. Bevor Sie das Stromkabel anschließen, darauf achten, daß der VOLTAGE
SELECTOR (1) (Spannungswähler) auf die richtige Spannung einstellt ist.
HINWEIS: DIESES PRODUKT IST DOPPELISOLIERT UND DARF NICHT GEERDET WERDEN.
2. Darauf achten, daß der Spannungsschalter POWER (2) in OFF-Position geschaltet
ist. Die POWER LED (3) wird ausgeschaltet sein.
3. Der PMX-1400, PMX-1800, & PMX-2400 verfügt über 4 Ausgangsbuchsenpaare:
• Die Buchsen BALANCED MASTER OUTPUT (4) sind unkompensiert und dienen
zum Anschluß an den Hauptverstärker.
• Die Buchsen AMP OUTPUT (5) sind und dienen zum Anschluß an den
Hauptverstärker.
• Die Buchsen BOOTH OUTPUT (6) ermöglichen Anschluß an einen zusätzlichen
Verstärker.
• Die Buchsen REC OUTPUT (7) können dazu dienen, das Mischpult an den
Aufnahmeeingang des Aufnahmegerätes anzuschließen, die Tonmischung
aufnehmen zu können.
4. Der Eingang MIC 1 (19) (an der Vorderseite) hat einen Durchmesser von XLR.
Der Eingang MIC 2 (20) hat einen Durchmesser von 0.38 mm (1/4"). Alle nehmen
balanzierte und unbalanzierte Mikrophone auf.
5. An der Rückwand sind jeweils 3 Stereoeingänge PHONO/LINE (11, 14, 17) und 5
Stereoeingänge LINE (8, 9, 10, 13, 16):
• Der SCHALTER PHONO/LINE (18) ermöglicht Ihnen, die Eingänge (17) an Phono
oder Line anzuschließen.
• Der SCHALTER PHONO/LINE (15) ermöglicht Ihnen, die Eingänge (14) an Phono
oder Line anzuschließen.
• Der SCHALTER PHONO/LINE (12) ermöglicht Ihnen, die Eingänge (11) an Phono
oder Line anzuschließen.
6. Eine Erdungschraube GROUND THUMB SCREW (21) zur Erdung des
Plattenspielers ist an der Rückwand angebracht
7. Kopfhörer können an der an der Vorderwand montierten Kopfhörer-Buchse
HEADPHONE (22) eingesteckt werden.
8. Das Mischpult PMX-1400, PMX-1400, & PMX-1400 hat einen Anschluß BNC
LIGHT (23) (BNC-lampe) auf der vorderen Schalttafel für eine flexible Lampe.
BENUTZUNG DES MASSE-
TRENNSCHALTERS:
Abhängig von Ihrer Systemkonfiguration, wenn man hin und wieder Masse anlegt,
kann man damit einen ruhigeren Signalpfad schaffen. Wenn man hin und wieder
die Masse trennt, kann man dadurch Massekreise und Brummen eliminieren, um
einen ruhigeren Signalpfad schaffen.
1. Wenn das Mischpult eingeschaltet ist, das System im Ruhemodus (ohne Signal)
bei angelegster Masse abhorchen (der Masse-Trennschalter (24) ist nach LINKS
geschaltet).
2. Dann den Leistungsschalter ausschalten bevor der Masse- Trennschalter (24)
betätigt wird. Den Masse-Trennschalter nach RECHTS legen, die Leistung wieder
einschalten und horchen, um zu bestimmen, welche Position ein Signal ohne
Grundgeräusch und Brummen erzeugt. Den Masse-Trennschalter in Masseposition
halten, falls der Geräuschpegel in beiden Position unverändert bleibt.
VORSICHT: DIE MASSE IN KEINER WEISE AM MISCHPULT ABSCHLIESSEN. DER
ENDABSCHLUSS DER MASSE KANN MIT GEFAHREN VERBUNDEN SEIN.
BEDIENUNG:
1. STROM EIN: Nachdem Sie das Gerät am Mischpult angeschlossen haben, drücken
Sie auf die Taste POWER (2). Der Strom wird eingeschaltet und die POWER LED
(3) erleuchtet ROT.
2. KANAL 1: Schalter (25) ermöglicht, den Eingang von PHONO 1/LINE 1 (17) oder
LINE 2 (16) auszuwählen. CHANNEL SLIDE (26) regelt den Ausgangstonsignal
dieses Kanals.
3. KANAL 2: Schalter (27) ermöglicht, den Eingang von PHONO 2/LINE 3 (14) oder
LINE 4 (13) auszuwählen. CHANNEL SLIDE (28) regelt den Ausgangstonsignal
dieses Kanals.
4. KANAL 3: Schalter (29) ermöglicht, den Eingang von PHONO 3/LINE 5 (11) oder
LINE 6 (10) auszuwählen. CHANNEL SLIDE (30) regelt den Ausgangstonsignal
dieses Kanals.
5. KANAL 4: Schalter (31) ermöglicht, den Eingang von LINE 7 (9) oder LINE 8 (8)
auszuwählen. CHANNEL SLIDE (32) regelt den Ausgangstonsignal dieses Kanals.
6. ÜBERBLENDER: Der Überblender CROSSFADER (33) ermöglicht das Mischen
von Tonquellen. Der mischpults bietet einen zuweisbaren Überblender. Die
ASSIGN (34, 35)-Schalter ermöglichen Ihnen denjenigen Kanal auszuwählen, der
durch jede Seite des Überblenders spielen wird.
7. Der ASSIGN (34)-Schalter hat 5 Einstellungen (OFF, 1, 2, 3 oder 4) und ermöglicht
Ihnen, Kanäle 1, 2, 3 oder 4 durch die linke Seite des Überblenders zu spielen. Der
ASSIGN (35)-Schalter hat 5 Einstellungen (OFF, 1, 2, 3 oder 4) und ermöglicht
Ihnen, Kanäle 1, 2, 3 oder 4 durch die rechte Seite des Überblenders zu spielen.
Wenn der ASSIGN-Schalter in OFF-Position steht, ist diese Seite des
Überblenders unwirksam.
ÜBERBLENDER-BEREICH: Der CROSSFADER (33) ermöglicht das Mischen von
Tonquellen. Die linke Seite des CROSSFADER (33) ist Kanal 2 und die rechte ist
Kanal 3. Der CROSSFADER (33) Ihres Geräts kann entfernt werden und läßt sich
bei Bedarf leicht ersetzen. Überblender sind in drei Größen verfügbar. Der RG-45
PRO (RAIL GLIDE TM ) Dual-Rail Crossfader. Die Rail Glide™ Überblender enthalten
innere Schienen aus rostfreiem Stahl, die dem Benutzer ermöglichen, den Überblender
sanft und genau von der einen zur anderen Seite zu schieben. Auch ist unser CF-
45 PRO (PROGLIDE™) Dual-Rail Crossfadervorhanden. Dieses einzigartige
Überblender Eigenschaften, Zustand der kunstleitenden Plastiktechnologie, für
unbegrenztes useage. Ein anderes Überblender, das wir haben ist Teile-Nr. PSF-45
mit einer Spezialkrümmung für Raspelmischen verfügbar. Sie können einen dieser
Überblender bei Ihrem Gemini-Händler beziehen und diese Anweisungen befolgen:

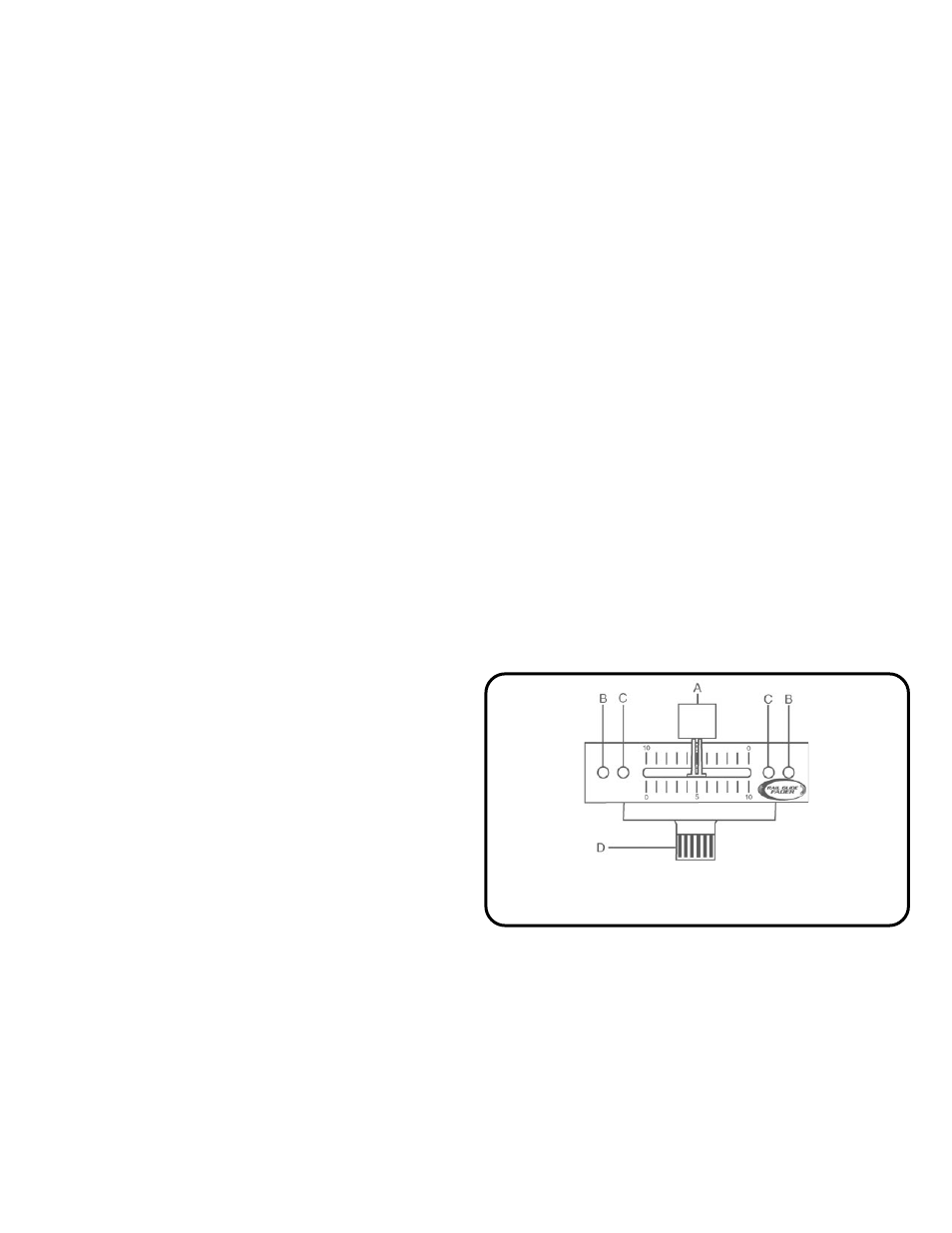

• Die äußeren SCHRAUBEN DER ÜBERBLENDERPLATTE (B) losschrauben.
• Nicht die INNENSCHRAUBEN (C) losschrauben.
• Den Überblender vorsichtig anheben und das KABEL (D) herausziehen.
• Den neuen Überblender in das Kabel hineinfügen und wieder in das Mischpult setzen.
• Den neuen Überblender mit den Schrauben am Mischpult befestigen.
8. EQUALIZER: Diese Einheit enthält 7-Band-GRAPHIC EQUALIZERS (36, 37)
(DOPPELGRAFIKENTZERRER), die Ihnen erlauben, den Klang für einen jeden
Raum anzupassen. Um den Entzerrer zu aktivieren, die Taste EQ (28) drücken (die
EQ-LED wird aufleuchten). Durch Regulieren einer der 7 LINKEN Entzerrer-
Schieberegler (8) können Sie dieToneigenschaften des aus dem linken
Lautsprecher kommenden Klangs um ± 12 dB reduzieren oder verstärken. Durch
Regulieren einer der 7 linken Entzerrer-Schieberegler (22) können Sie die
Toneigenschaften des aus dem RECHTEN Lautsprecher kommenden Klangs um ±
12 dB reduzieren oder verstärken. Den Entzerrer deaktivieren, indem Sie die
Taste EQ (28) noch einmal drücken (die EQ-LED wird sich ausschalten).
9. AUSGANGSREGELUNG: Der Verstärkerausgangspegel AMP OUT (5) wird vom
Schieberegler MASTER (39) geregelt. Beim Aktivieren der Taste MONO (40) (die
MONO-LED erleuchtet) ist der Ausgang Mono. Der Regler BOOTH (41) justiert den
Pegel des BOOTH OUTPUT (6).
EMPFEHLUNG: DIE KABINEN AUSGANG WIRD VON EINIGEN DJS BENUTZT, UM DIE
LAUTSPRECHER IN DER DJ-KABINE ZU ÜBERWACHEN. EBENFALLS KANN ES ALS
ZWEITER ZONE - ODER AMP-AUSGANG BENUTZT WERDEN.
HINWEIS: RECORD OUT ENTHÄLT KEINE TONSTÄRKENREGELUNG. DIE TONSTÄRKE WIRD
DURCH KANAL-SCHIEBEVORRICHTUNGEN. DIE TONQUALITÄT KANN MIT DEM
ENTZERRER GEREGELT WERDEN.
