INSTRUCTIONS D'INSTALLATION POUR PLAQUE DE CUISSON À GAZ
(Modèle pouvant être combiné à un four encastré électrique installé sous le comptoir)
22
PLAQUE DE CUISSON
18” Max.
(45.7 cm)
5” Max.
(12.7 cm)
Manchon
évasé
4” (10.2 cm)
Prise de
120V/60Hz
mise à la terre
Mur de
droite de
l'armoire
(L'accès au
robinet de
fermeture
doit être
fourni)
Régulateur de
pression
Robinet
d'arrêt
manuel
Manchon
évasé
Tube en métal flexible pour
conduit d'alimentation en gaz
Mur de l'armoire gauche
ou mur de séparation
6 ½” Min.
(16.5 cm)

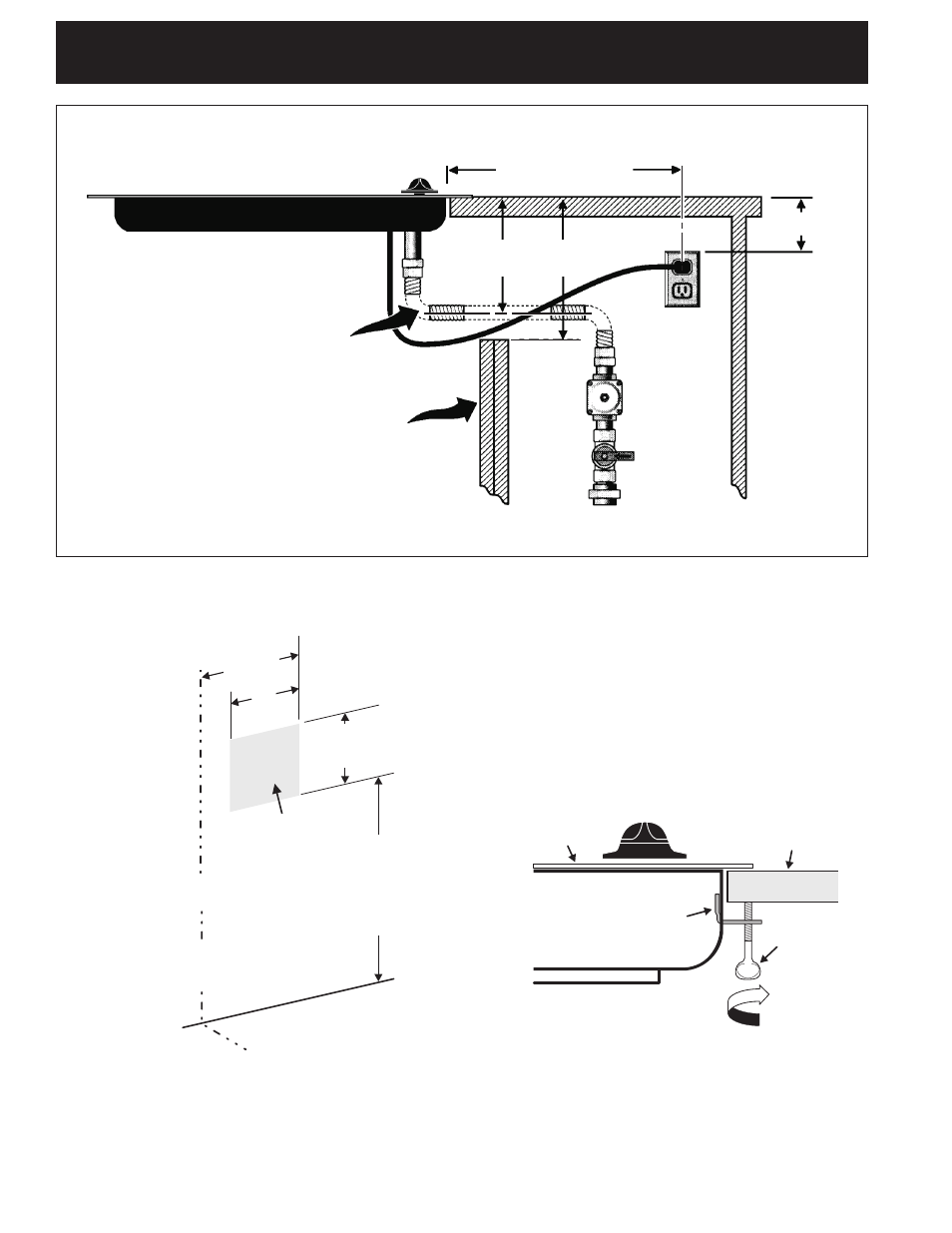

Figure 4 – INSTALLATION TYPIQUE D'UNE TABLE DE CUISSON À GAZ
AU-DESSUS D'UN FOUR ENCASTRÉ ÉLECTRIQUE INSTALLÉ SOUS LE COMPTOIR
Armoire
1. Emplacement de la prise de
courant murale
Figure 5
NOTE: Si aucune
prise de courant
n'est disponible,
demandez à un
électricien qualifié
d'en installer une.
12" (30.5 cm)
8"
(20.3 cm)
10" (25.4 cm)
22"
(55.9 cm)
CL de l'appareil
L'emplacement
recommendé pour
la prise de courant
de 120V avec
contact de mise à la
terre se trouve sur le
mur arrière.
CL de l'appareil
2. Instructions de fixation
Insérez l’appareil dans l’ouverture du comptoir.
Après l’insertion de la plaque de cuisson dans l’ouver-
ture du comptoir, assurez-vous que l’appareil est sup-
porté par le cadre en métal du boîtier. La plaque de
cuisson ne doit pas être supportée par la vitre de sur-
face ou le dessus en porcelaine. Faites attention de
ne pas découper une ouverture trop grande dans le
comptoir afin d’éviter que la vitre ou le dessus en
porcelaine supporte la plaque de cuisson.
Une fois l’appareil installé dans l’ouverture du comptoir,
fixez-le tel qu’indiqué.
Pour la fixation, insérez l’équerre de fixation en plaçant le
côté en retrait de celle-ci dans la fente se trouvant sur cha-
que côté de l’élément. Insérez la vis à oreilles à travers
l’équerre de fixation jusqu’à ce qu’elle entre en contact
avec le dessous du comptoir. Serrez jusqu’à ce que l’appa-
reil s’enfonce dans son emplacement.
Plaque de cuisson
Comptoir
Support de retenu
Vis
Figure 6
