INSTRUCCIONES DE INSTALACION PARA PLANCHA DE COCINAR A GAS
(Modelos con un horno eléctrico empotrado facultativo)
10

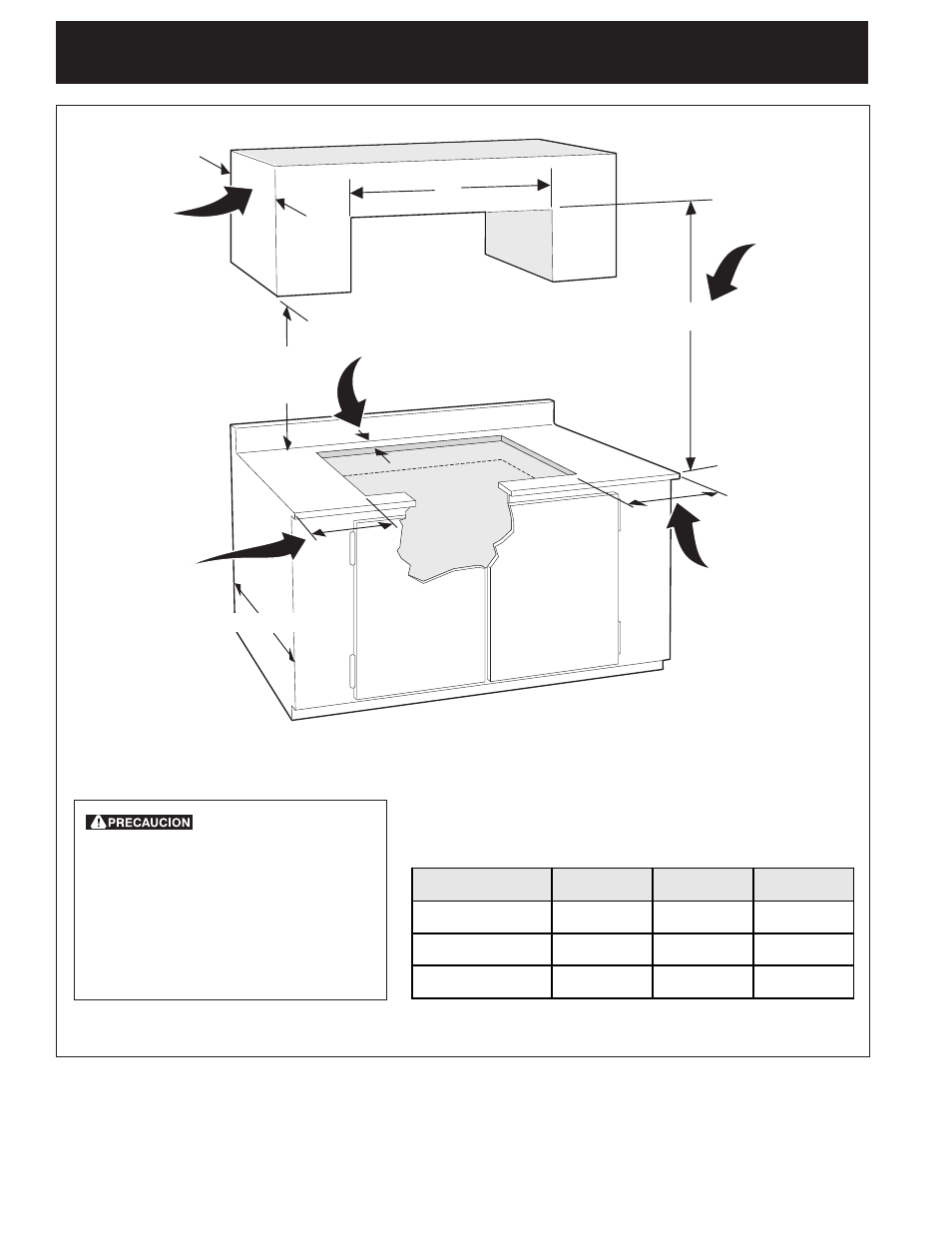

Figura 2 – DESEÑO DEL ARMARIO
A
Mín.
Dimensiones J este mínimo
distancia entre el borde posterior
del hueco y la más cerca
superficie combustible por
encima del mostrador.
18" Mín.
(45.7cm Mín.)
Espacio
30" (76.2 cm) Mínimo
entre la parte superior
de la plataforma
de la plancha de
cocinar y el fondo de
una madera non
protegida o armario
metálico.
24" (61 cm)
13" (33 cm)
Max. Depth For
Cabinet Installed
Above Cooktop.
Dimensiones H este
espacio mínimo desde
el lado derecho de
almacenamiento de
combustible.
Dimensiones K este
espacio mínimo desde
el lado izquierdo de
almacenamiento de
combustible.
Para eliminar el riesgo de
alargar sobre los unidades en calentamiento
de la superficie, debería evitarse el espacio
de almacenamiento del armario, ubicado
sobre las unidades de la superficie. Si se
cuenta con este espacio, se puede disminuir
el peligro instalando una cubierta de cocina
que se extienda horizontalmente en 5"
(12.7 cm) mínimo por sobre la parte inferior
delantera en los armarios.
MODEL H J K
Modelos 30" 4" (10.2 cm) 1 ½" (3.8 cm) 7" (17.8 cm)
Modelos 36" X 21½" 5" (12.7 cm) 1 ½" (3.8 cm) 5" (12.7 cm)
Modelos 36" X 18" 3" (7.6 cm) 3 ¾" (9.5 cm) 3" (7.6 cm)
