INSTRUCTIONS D'INSTALLATION POUR PLAQUE DE CUISSON À GAZ
(Modèle pouvant être combiné à un four encastré électrique installé sous le comptoir)
19

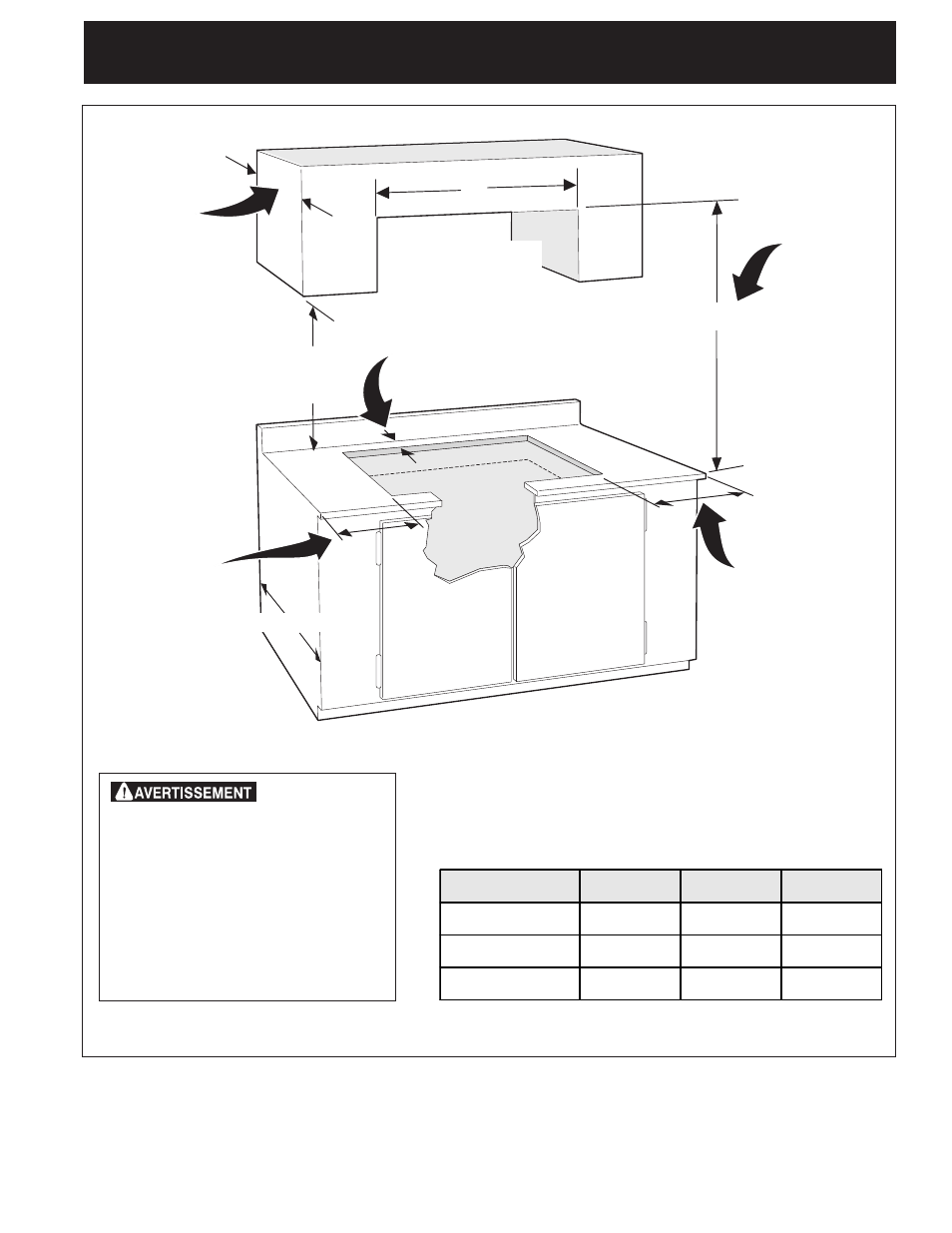

Figure 2 – OUVERTURE DU DÉCOUPAGE DE DESSUS DU COMPTOIR
Pour éliminer les
risques de brûlures ou de feu en
allongeant le bras au-dessus des
surfaces de cuisson chaudes, évitez
d'installer des armoires au-dessus de la
plaque de cuisson. Si vous devez en
installer, il est possible de réduire le
risque en plaçant une hotte pour
cuisinière qui excède horizontalement
d'un minimum de 5" (12.7 cm) la base
de l'armoire.
A
Min.
18" Min.
(45.7 cm Min.)
Dégagement
Dégagement
minimum de 30"
(76.2 cm) entre le
haut de la surface
de cuisson et la
base de l'armoire en
bois ou en métal
non
protégée.
24" (61 cm)
L'armoire
supérieure ne
doit pas excéder
une profondeur
de 13" (33 cm)
La dimension H est la
distance minimale
requise du rebord de
la plaque de cuisson
au mur en matériel
inflammable le plus
proche (du côté droit
de l'appareil)
La dimension K est la
distance minimale
requise du rebord de
la plaque de cuisson
au mur en matériel
inflammable le plus
proche (du côté
gauche de l'appareil)
La Dimension J est la
distance minimale
recommandée entre le
rebord arrière de découpage
et le mur en matériel
combustible le plus proche
du dessus du comptoir
MODÈLE H J K
Modèles 30" 4" (10.2 cm) 1 ½" (3.8 cm) 7" (17.8 cm)
Modèles 36" X 21½" 5" (12.7 cm) 1 ½" (3.8 cm) 5" (12.7 cm)
Modèles 36" X 18" 3" (7.6 cm) 3 ¾" (9.5 cm) 3" (7.6 cm)
