Spanish---54 115374427 Rev. 2 5/6/10

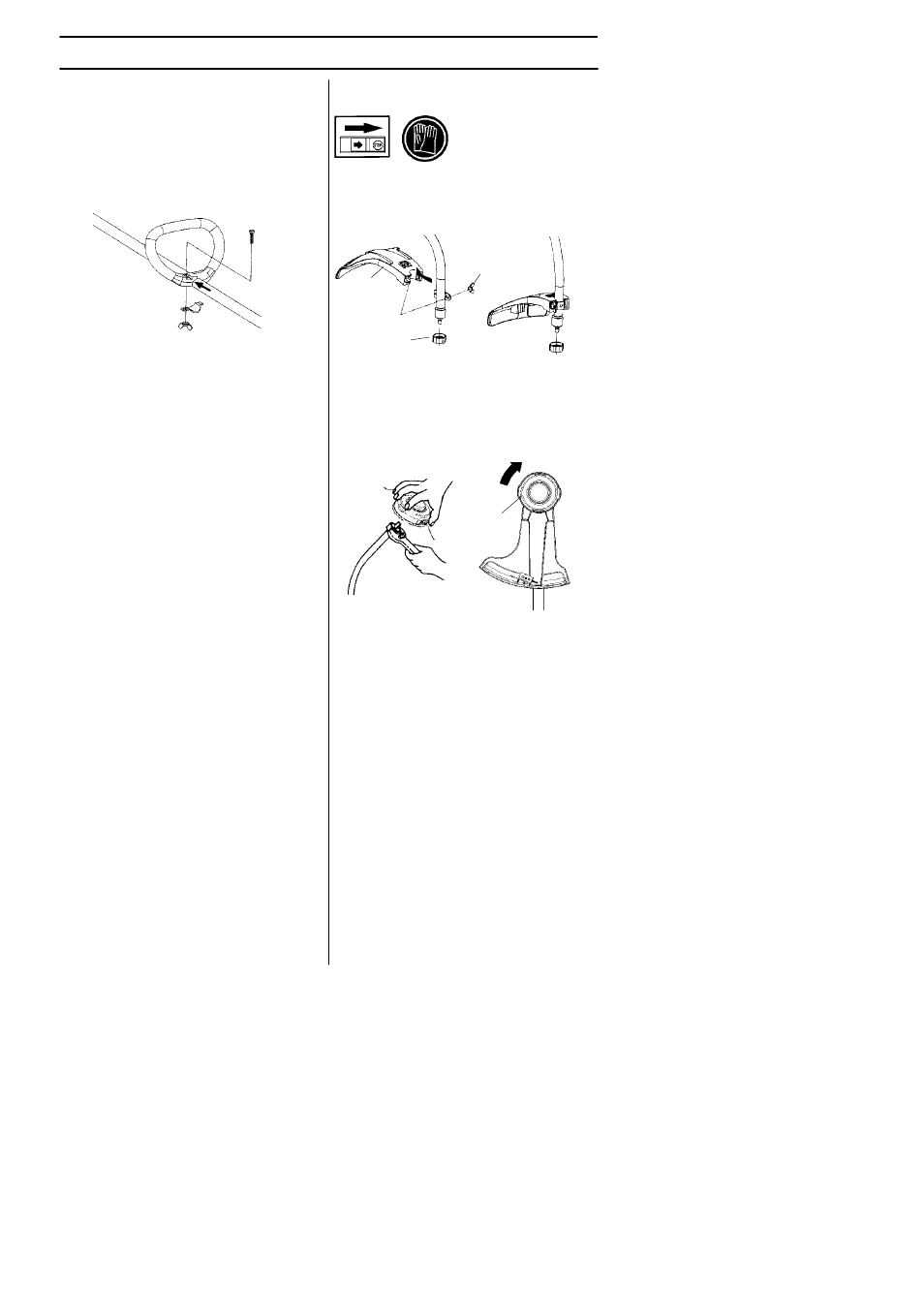

MONTAJE
NOTA: Asegúrese de que el aparato esté
montada correctamente según lo demos-
trado en este manual.
Montaje de mango de tipo
cerrado
S Coloque el mango contra el eje. El man-
go se debe montar entre las dos flechas
en el eje.
S Monte el tornillo, la chapa de fijación y la
tuerca de mariposa como indica la figura.
S Apriete la tuerca de mariposa.
Montaje de la protector y la
cabezal de corte
S Montar la protector de la recortadora (A)
para trabajar con el cabezal de corte.
La protección de la recortadora/protector
combinada se engancha en la sujeción del
eje y se fija con un tuerca mariposa (B).
A
C
B
S Coloque el protector de polvo (C) en el
eje. La tuerca debe quedar totalmente
rodeada por el protector de polvo.
S Para que el eje no gire, mantenga fijo el
protector de polvo con una llave.
S Enrosque el cabezal de corte (D) en el
eje.
S El desmontaje se realiza en el orden in-
verso.
D
