Étape 3 de l’assemblage – Horizon Fitness CT9.1 User Manual
Page 40
40
A
Ouvrir le SAC dE VISSERIE 3.
B
glisser la CONSOlE dans les GAINES dE
MONTANT dE CONSOlE.
REMARQUE : S’assurer que les flèches des
anneaux de montant pointent vers le haut en
direction de la console lorsqu’on les fait glisser
à leur place.
C
Connecter les CâblES dE lA CONSOlE.
D
Connecter la CONSOlE au MONTANT dE
CONSOlE dROIT avec 2 bOUlONS (A),
2 RONdEllES élASTIQUES (b) et
2 RONdEllES EN ARC (C).
E
Répéter de l’autre côté.
REMARQUE : Veiller à ne pincer aucun
des fils pendant l’assemblage du montant
de console droit.
BOULON (A)
20 mm
Quantité : 4
RONDELLE
ÉLASTIQUE (B)
8,2 mm
Quantité : 4
RONDELLE
EN ARC (C)
8,2 mm
Quantité : 4

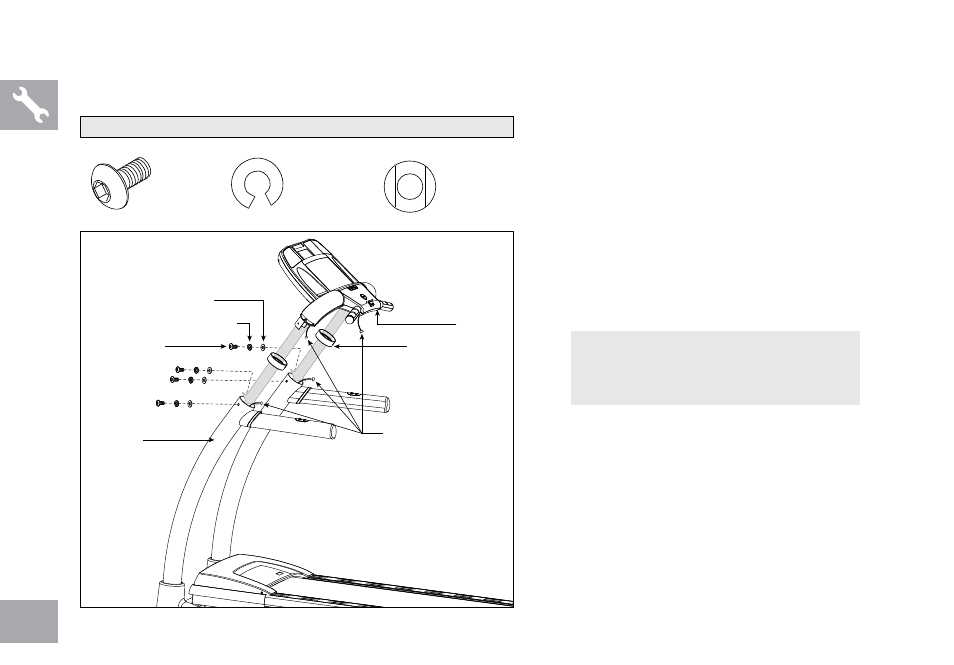

BOULONS (A)
MONTANT
DE CONSOLE
RONDELLES ÉLASTIQUES (B)
GAINE DE MONTANT
DE CONSOLE
CÂBLES DE LA CONSOLE
CONSOLE
RONDELLES EN ARC (C)
éTApE 3 DE L’ASSEMBLAgE
CONTENU DU SAC dE VISSERIE 3 :
