16

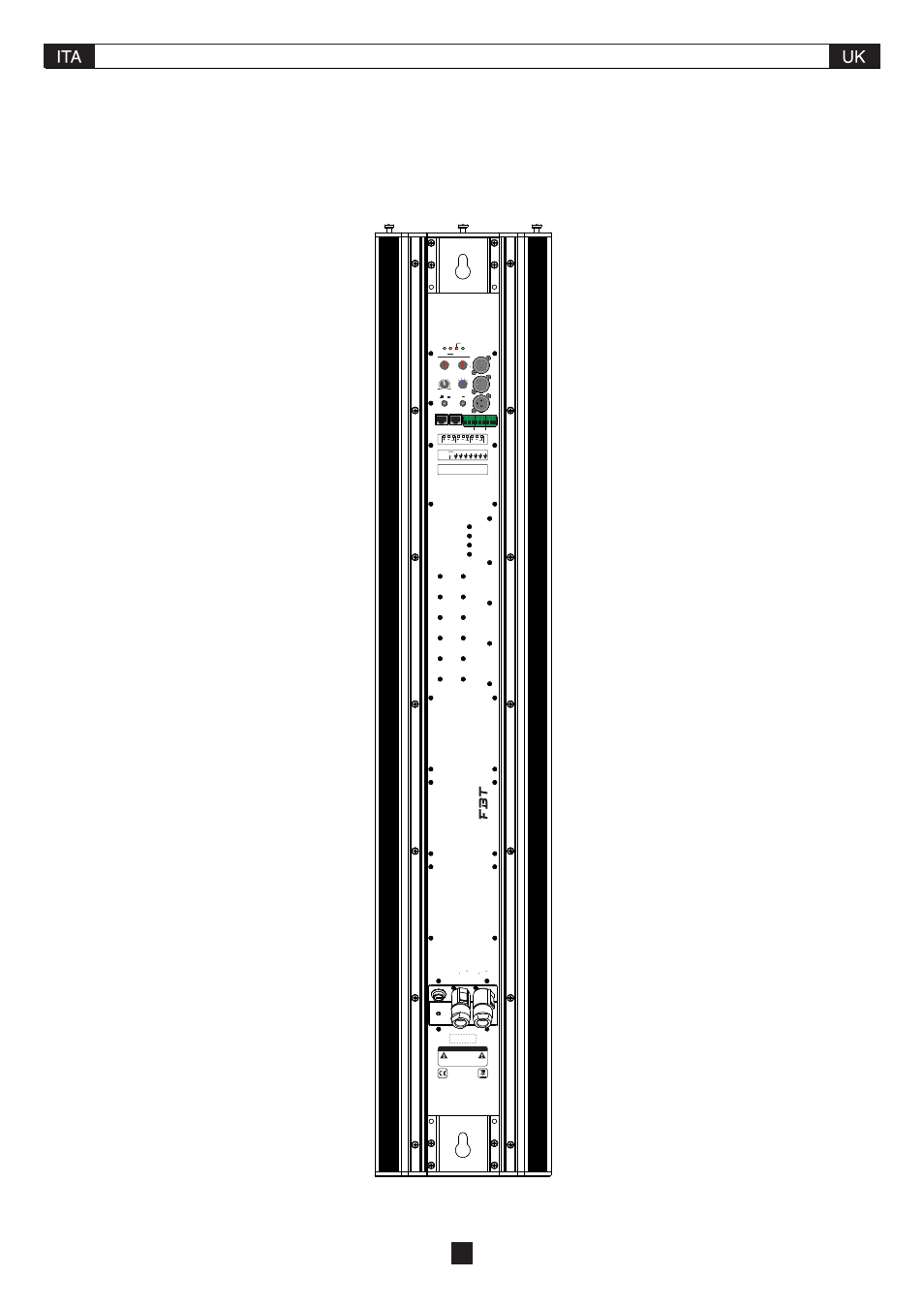

CONTROLLI E FUNZIONI CONTROLS AND FUNCTIONS
VERTUS
MLA 608A
ON:
PEAK/LIMIT:
TILT NO ALLOWED:
NETWORK ON:
TILT ANGLE:
BEAMWIDTH:
VOLUME:
PRESET:
GND LIFT:
HP FILTER:
IN - LINK - SUB OUT :
UTILIZZARE LE PRESE "EUROBLOCK"
PER IL COLLEGAMENTO A PARETE.
IN-NETWORK-OUT:
Indica l’accensione del sistema.
L’accensione del led "peak" indica che il
livello del segnale è prossimo alla saturazione; il led "limit"
indica l’intervento dei circuiti di limitazione per evitare
sovraccarico termico.
indica un errore di "puntamento";
controllare nella tabella "allowed angle settings" i limiti
massimi di inclinazione del fascio sonoro.
segnala l'attivazione della connessione
alla rete.
permette di selezionare l'angolo di
inclinazione del fascio sonoro. Per convenzione gli angoli
negativi si riferiscono ad una inclinazione del fascio
sonoro verso la parte bassa della cassa; i limiti massimi di
inclinazione del fascio sonoro, associati all'angolo di
copertura, sono indicati nell'apposita tabella.Nel caso si
eccedano tali valori verrà segnalato un errore di
puntamento tramite il led "TILT NO ALLOWED". La
posizione PC/ SLAVE pone il diffusore in modalità
ricezione dati con la possibilità di controllarla tramite la
seconda cassa ad esso connessa o tramite l'apposito
software su PC.
permette di selezionare l'angolo di
apertura del fascio sonoro; seguire i limiti riportati nella
tabella per una impostazione corretta del sistema.
Regola il volume del singolo diffusore.
interruttore per la separazione elettrica tra il
circuito di massa e il circuito di terra onde evitare possibili
"loop" di massa, causa di fastidiosi ronzii.
la selezione di questo controllo modifica il
filtro "hi-pass" a circa 100Hz permettendo così l'utilizzo in
abbinamento di un subwoofer della serie FBT SUBLINE;
in questo caso, per ottenere un corretto allineamento dei
ritardi dei segnali del diffusore MLA e del sub, si consiglia
l'utilizzo dell'apposita uscita di segnale "SUB OUT".
Prese di ingresso/uscita bilanciate;
«IN» consente il collegamento di un segnale
preamplificato come, ad esempio, quello in uscita da un
mixer; «LINK» permette il collegamento di più diffusori
con lo stesso segnale; "SUB OUT" per collegare un
subwoofer.
vedi descrizione nella sezione
"CONNESSIONE DEI DIFFUSORI".
Seleziona 4 preset ad ognuno dei quali
corrisponde una diversa equalizzazione in base
all'installazione da eseguire (FOH per installazioni in
campo aperto o WALL per installazioni fisse) e dell'utilizzo
( FLAT per musica o VOCAL per il parlato ).
TILT ANGLE
5°
-5° -10°-15° -20° 0° -25°
PC slave 5°
15° 20° 25° 30° 10° 35°
40°
BEAMWIDTH
VOLUME
0 dB 1 3 4 2
PRESET
ON PEAK LIMIT.
NETWORK ON
TILT NO ALLOWED
LINK
IN
HP FILTER GND LIFT
ON
SUB OUT
OFF ON
IN-NETWORK-OUT SUB OUT LINK IN
Allowed Angle Settings 5° 0° -5° -10° -15° -20° -25° Tilt Angle
5° 5° 5° 5° 5° 10° 25° from 40° 40° 40° 40° 40° 40° 25° to Beamwidth
SUB OUT LINK IN
Preset Chart
1 - WALL FLAT
2 - WALL VOCAL 3 - FOH FLAT
4 - FOH VOCAL
V
ERTUS
MLA
608A
AC LOOP OUT 220 - 230V 50 60 Hz / 18.5A max.
AC INPUT 220 - 230V 50 60 Hz / 1.5A max.
MADE IN ITALY
CAUTION
RISK OF ELECTRIC SHOCK DO NOT OPEN
ON:
PEAK/LIMIT:
TILT NOT ALLOWED:
NETWORK ON:
TILT ANGLE:
BEAMWIDTH:
VOLUME:
PRESET:
HP FILTER:
IN - LINK - SUB OUT :
Indicates that the system is on.
When the “peak” LED goes on, it indicates
that the signal level is nearing saturation; the “limit” LED
indicates that the temperature limiting circuits have
triggered to prevent the system from overheating.
indicates a “pointing” error; check
the maximum allowed tilt of the sound band in the
“
allowed angle settings” table.
signals that connection to the network
has been enabled.
allows you to set the tilt angle of the sound
beam. Negative angles conventionally refer to a sound
beam tilted toward the lower part of the speaker; the
maximum tilt limits of the sound beam associated to the
covering angle are shown in the relevant table. If these
values are exceeded, a pointing error will be signaled by
the “TILT NOT ALLOWED” LED going on. The PC/SLAVE
position brings the loudspeaker in data receiving mode,
with the option of controlling it via the second speaker
connected to it or via the relevant software on the PC.
allows you to select the opening angle of
the sound beam; follow the limits listed in the table to
properly program the system.
Adjusts the volume of the single loudspeaker.
Selects 4 presets, each corresponding to a
different equalization, based on the installation to be
performed (FOH for installations in open field or WALL for
fixed installations) and the use made of the system (FLAT
for music or VOCAL for speech).
selecting the control modifies the “hi-pass”
filter to about 100Hz, thus allowing you to combine use of
a subwoofer of the FBT SUBLINE series; in this case, to
obtain the proper alignment of the signal delays of the
MLA loudspeaker and sub, we recommend that you use
the relevant “SUB OUT” signal output.
Balanced input/output sockets;
“ IN” allows you to connect a pre-amplified signal, such as
for instance, the one in output from a mixer; “LINK” allows
you to connect multiple loudspeakers to the same signal,
while “SUB OUT” is used for connecting a subwoofer.
GND LIFT:
USE “EUROBLOCK” SOCKETS FOR WALL
CONNECTIONS.
IN-NETWORK-OUT:
interruttore per la separazione elettrica tra il
circuito di massa e il circuito di terra onde evitare possibili
"loop" di massa, causa di fastidiosi ronzii.
see the description in the
"CONNECTION OF LOUDSPEAKERS" section.
