COMO USAR SU CULTIVADORA
Sepa cómo operar todos los controles antes de
agregar combustible y aceite o antes de tratar
de hacer arrancar el motor.
PARADA
BRAZOS Y LA IMPULSIÓN
1. Suelte la barra de control de la impulsión
para parar el movimiento.
2. Mueva la palanca de cambio a la posición
de neutro (“N”).
MOTOR
• Mueva el control de la aceleración a la
posición de “PARADA” (STOP). Si equipado
con un interruptor de parada, mueva el inter­
ruptor a la posición de “PARADA” (STOP).
AVISO: Nunca use la estrangulación para parar
el motor.
Barra de control de la
impulsión en la posición
“Enganchadas ^ \ .Control de la
Aceleración
Palanca de
cambio
Barra de control de la
impulsión en la posición
“Disenganchada”
OPERACION DE LOS BRAZOS - CON
IMPULSIÓN DE RUEDAS
• Siempre suelte la barra de control de la im­
pulsión antes de mover la palanca de cambio
a otra posición.
• El movimiento de los dientes se logra al
mover la palanc^de cambio cualquiera de la
contra rotación (jj) posición para segar y en­
ganchando la barra de control de mando, (j^)
posición para segar o la posición de rotación
hacia delante.
MARCHA HACIA ADELANTE - RUEDAS SO-
LAMENTE/BRAZOS PARADOS
• Suelte la barra de control de la impulsión y
mueva el indicador de la palanca de cambio
a la posición “F” (marcha hacia adelante).
Enganche la barra de control de la impulsión
y la cultivadora se moverá hacia adelante.
MARCHA ATRÁS - RUEDAS SOLA MENTE/
BRAZOS PARADOS
1. NO SE PARE DIRECTAMENTE DETRAS
DE LA CULTIVADORA.
2. Suelte la barra de control de la impulsión.
3. Mueva el control de la aceleración a la
posición de “LENTO” (SLOW).
4. Mueva el indicador de la palanca de cambio
a la posición de “R” (marcha atrás).
5. Sujete la barra de control de la impulsión en
contra del mango para hacer arrancar en
movimiento a la cultivadora.
ES DIFÍCIL CAMBIAR LAS MARCHAS
• Enganche lentamente la barra de control de
la transmisión y suelte o bascule la cultiva­
dora hacia adelante y hacia atrás hasta que
sea posible cambiar las marchas.

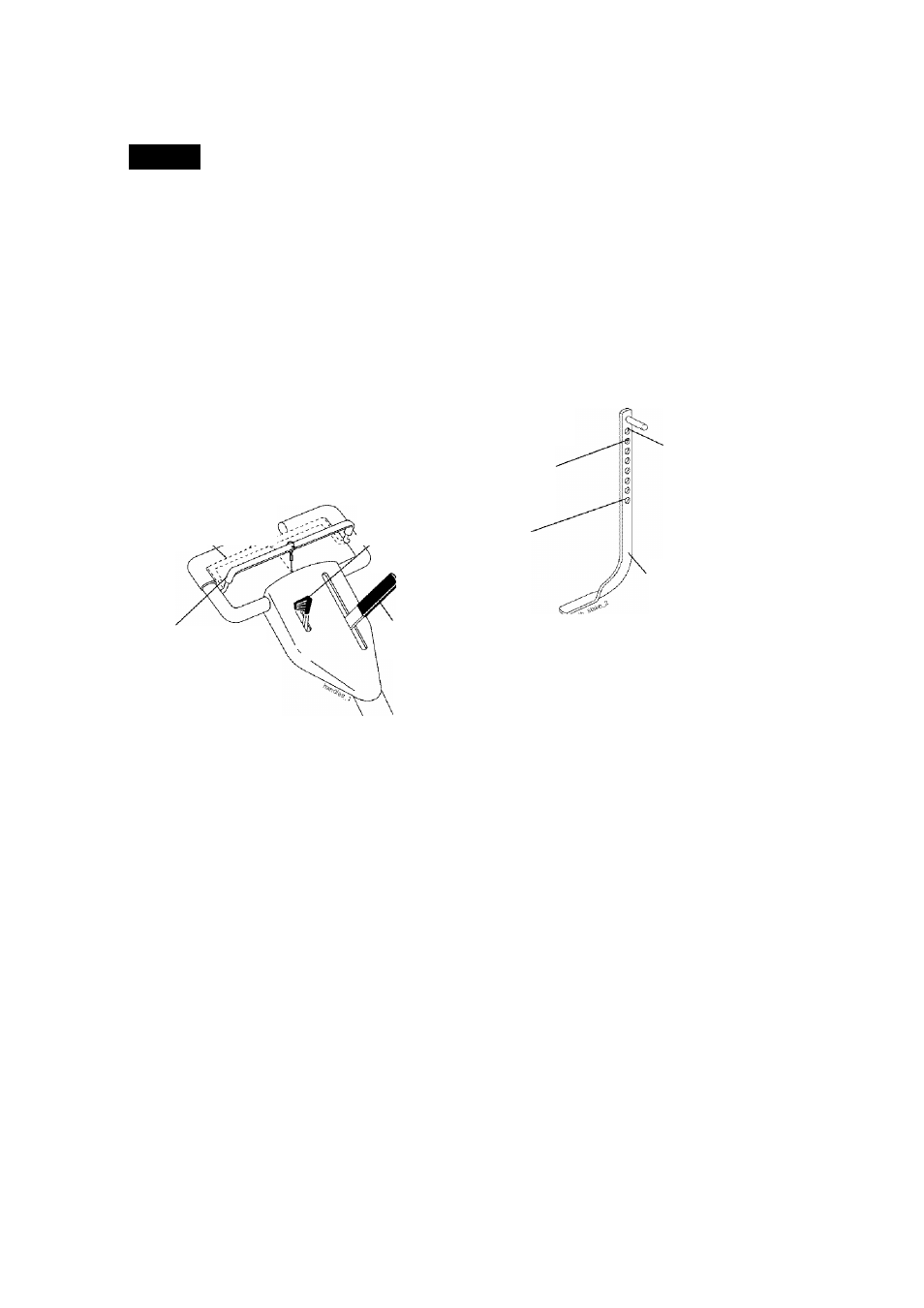

ESTACA DE PROFUNDIDAD
La estaca de profundidad puede levantarse o
bajarse para permitirle un labrado más versátil
o para facilitar el transporte de su cultivadora.
Labrado menos
profundo
(Cultivating)
Labrado Más
profundo
Posición de
Transporte
Estaca de profundidad
ESTACA DE ARRASTRE
La estaca de arrastre debe estar levantada
cuando este cultivando en el modo de contra
rotación ( k ).
La estaca de arrastre debe ser bajada cuando
se esta cultivando en el modo de rotación hecia
delante (g).
Bajada (Sega de rotaci^
hacia delante)-
Levantada (Sega de
contra rotación) -
LABRADO
AVISO: Utilice el control de transmisión de
contra rotación cuando este cultivando fuerte­
mente, o el terreno sea montañoso, o la tierra
sea virgen, o sea césped.
1
.
2
.
3.
30
Suelte la clavija de la estaca de profundi­
dad. Tire la estaca de profundidad hacia
arriba para aumentar la profundidad del
labrado. Ponga la clavija de la estaca de
profundidad en el agujero de la estaca de
profundidad para cerrarla en su posición.
Ponga el indicador de la palanca de cambio
en la posición.
Sujete la barra de control de la impulsión
en contra del mango para empezar con el
movimiento de labración. Tanto los brazos
como las ruedas van a girar.
