Remote Control Tripod
English
3-866-291-12 (1)
VCT-870RM
Sony Corporation ©1999 Printed in China
Français
Deutsch
Español
Operating Instructions
Mode d‘emploi
Manual de instrucciones
Bedienungsanleitung
WARNING
This equipment has been tested
and found to comply with the
limits for a Class B digital device,
pursuant to Part 15 of the FCC
Rules. These limits are designed
to provide reasonable protection
against harmful interference in a
residential installation. This
equipment generates, uses, and
can radiate radio frequency
energy and, if not installed and
used in accordance with the
instructions, may cause harmful
interference to radio
communications. However, there
is no guarantee that interference
will not occur in a particular
installation. If this equipment
does cause harmful interference
to radio or television reception,
which can be determined by
turning the equipment off and
on, the user is encouraged to try
to correct the interference by one
or more of the following
measures:
– Reorient or relocate the
receiving antenna.
– Increase the separation between
the equipment and receiver.
– Connect the equipment into an
outlet on a circuit different from
that to which the receiver is
connected.
– Consult the dealer or an
experienced radio/TV
technician for help.
You are cautioned that any
changes or modifications not
expressly approved in this
manual could void your
authority to operate this
equipment.
Features
The VCT-870RM is a tripod
for video camera recorders.
The Remote Commander
built in the pan handle allows
you to operate (zooming,
recording or photo recording)
the video camera recorder
with a remote l control jack.
A carrying bag is supplied
with this tripod.
Caution
•After using the tripod,
detach the video camera
recorder and close the legs
and pan handle with facing
out the control switch and
button. Never carry the
tripod with the video
camera recorder attached.
•After the camera recording,
slide the recording standby
switch of pan handle to
LOCK. If you leave it to
STANDBY, the battery will
wear down.
Cleaning
Clean the tripod with a soft
cloth lightly moistened with a
mild detergent solution. After
using the tripod at a location
subject to sea breezes, be sure
to wipe it clean with a dry
cloth.

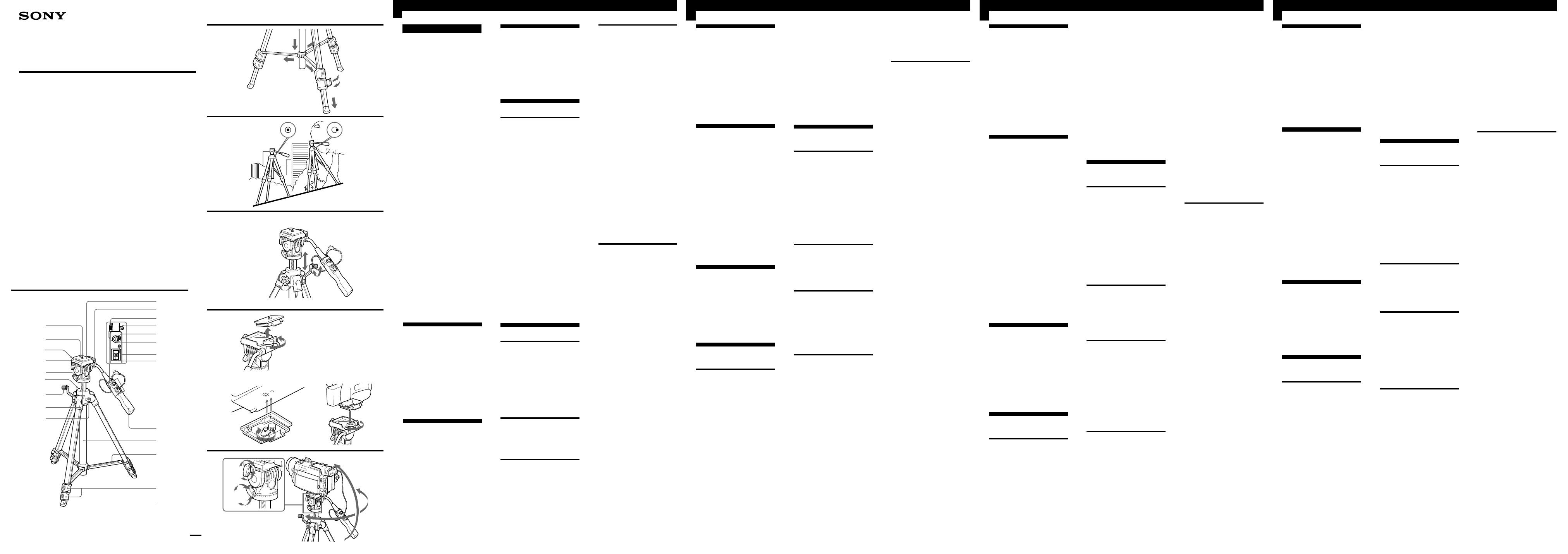

Identifying the Parts
A
1
Camera mounting screw
and knob
2
Pin
3
Pan handle lock screw
4
Tilt lock knob
5
Pan lock knob
6
Elevator lock knob
7
Elevator height
adjustment crank
8
Elevator
9
Level
10 Camera mounting shoe
11 Camera mounting shoe
lock lever
12 Remote plug
13 Remote plug holder
14 Recording standby switch
15 START/STOP button
16 PHOTO mode button
17 Zoom lever
18 Pan handle
19 Guide pipe
20 Stay
21 Leg length adjustment
lock lever
22 Shoe
Using the Tripod
B Setting the Tripod
1
Spread the legs until the
tripod becomes stable.
2
Unlock the leg length
adjustment lock levers.
3
Adjust the length of the
legs.
4
Lock the leg length
adjustment lock levers.
C Adjusting the level
Adjust the length of the legs
to move the air bubble of the
level into the red circle.
D Adjusting the Height
of the Elevator
1
Loosen the elevator lock
knob.
2
Adjust the height by
turning the elevator
height adjustment crank.
3
Tighten the elevator lock
knob.
E Mounting the Video
Camera Recorder
Install the battery pack and a
cassette in the video camera
recorder before mounting to
the tripod.
1
While turning the camera
mounting shoe lock lever
fully to the right, slide out
the camera mounting shoe
from the tripod head.
2
Align the pin and the
camera mounting screw
with the holes on the
bottom of the video
camera recorder, and
tighten the screw firmly.
3
Replace the camera
mounting shoe with the
video camera recorder
attached into the tripod
head. Then, turn the
camera mounting shoe
lock lever fully to the left
to lock.
4
Connect the remote plug
to the remote l control
jack on the video camera
recorder.
F Panning and Tilting
Before panning and tilting,
make sure that the elevator
lock knob is locked firmly. If
it is unlocked, it will cause a
camera shake while panning.
Panning
1
Loosen the pan lock knob.
2
Adjust the position of the
video camera recorder by
moving the pan handle.
3
Tighten the pan lock
knob.
Tilting
4
Loosen the tilt lock knob.
5
Adjust the position of the
video camera recorder by
moving the pan handle.
6
Tighten the tilt lock knob.
Shifting the pan handle to
opposite side
1
Loosen the pan handle
lock screw.
2
Replace the pan handle to
the opposetie side.
3
Tighten the pan handle
lock screw.
