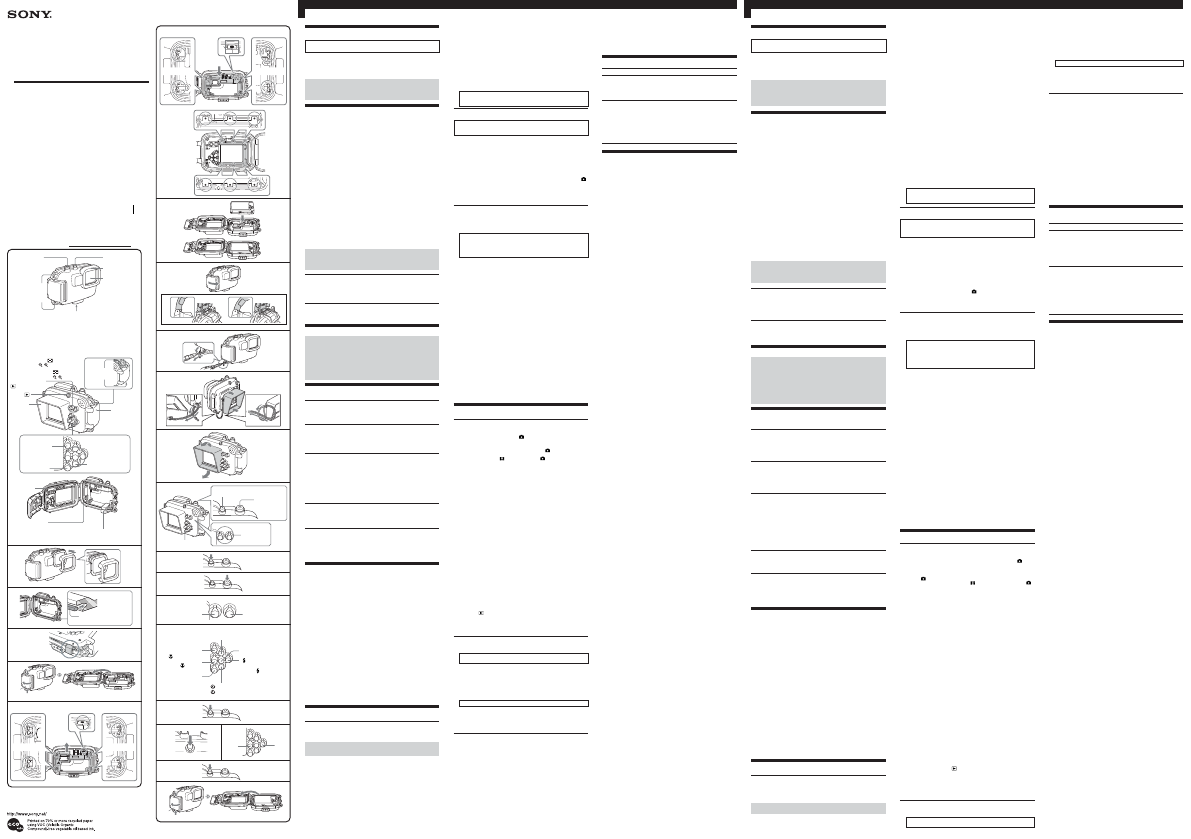

W

T

Times that are suited for recording

The most suitable time for recording images is between 10:00 AM and 2:00
PM, when the sun is directly overhead.
To record pictures in places where the sunlight does not reach well or at
night, please use the underwater video light HVL-ML20M (optional).

Troubleshooting

Symptom

There are drops of water
inside the marine pack.

The recording function does
not work.

Specifications

Material

Plastic (PC, ABS), glass

Water-resistance

O-ring, buckle

Pressure-resistance

To a depth of up to 40 m (132 feet) underwater

Switches that can be externally operated

Power, Shutter, Zoom (W/T), Flash, Macro, Self-timer, DISP, MENU, Control,
HOME, Playback

Dimensions

Approx. 143

Ч

95

Ч

61 mm (5 3/4

Ч

3 3/4

Ч

2 1/2 in.) (w/h/d)

(excluding the projecting parts)

Mass

Approx. 370 g (13.1 oz.) (marine pack only)

Included items

Marine Pack (1)
Hand strap (1)
LCD hood (1)
Attachment (for DSC-T25/T20) (2)
Attachment (for DSC-T100) (1)*
*Attached to the marine pack at purchase.
Grease (1)
O-ring (1)
Spacer (1)
Set of printed documentation

Optional accessories

Color filter VF-MPTA
Arm kit VCT-MP1K
Underwater video light HVL-ML20M (must be used together with arm kit
VCT-MP1K and “InfoLITHIUM” (M series) battery pack, (M series battery
charger))

Design and specifications subject to change without notice.

Main Feature

Useable at a depth of up to 40 m (132 feet) underwater.

•This marine pack MPK-THD is exclusively for use with the Sony Digital

Still Camera DSC-T100/T25/T20. (Cyber-shot for this marine pack is not
available in all countries.)

•This marine pack is water-resistant, enabling the digital still camera to be

used in the rain, snow or at the beach.

A loose or nipped O-ring, sand or dirt on the O-ring may cause water
leaks under water.
Be sure to check the O-ring before use.
For details, read the O-ring Maintenance Manual.

Precautions

•When using this marine pack while diving, be sure to pay attention to the

surrounding situation. Lack of attention may cause an accident while
diving.

•In case a water leakage is occurred, be sure to pay attention to the

surrounding situation and surface following the safety rules for diving.

•Do not subject the front glass to strong shock, as it may crack.
•Avoid opening the marine pack at the beach or on the water. Preparation

such as installing the digital still camera and changing the “Memory Stick
Duo” should be done in a place with low humidity and no salty air.

•Do not throw the marine pack into the water.
•Avoid using the marine pack in places with strong waves.
•Avoid using the marine pack under the following situations:

– in a very hot or humid place.
– in water hotter than 40 ˚C (104 ˚F).
– at temperatures lower than 0 ˚C (32 ˚F).
In these situations moisture condensation or water leakage may occur and
damage the equipment.

•Use the marine pack for no longer than 30 minutes at a time in

temperatures above 35 ˚C (95 ˚F).

•Do not leave the marine pack under direct sunlight in a very hot and

humid place for a long period of time. If you cannot avoid leaving the
marine pack under direct sunlight, be sure to cover the pack with a towel
or other protection.

•The digital still camera heats up if it is used inside the marine pack for a

long time. Before removing the digital still camera from the marine pack,
leave the marine pack in the shade or other cool place for a while to cool
down.

•If the front protector comes off, reattach it by pressing it on firmly in the

direction of arrow. (See illustration A)

If sun oil is on the marine pack, be sure to wash it off thoroughly using
lukewarm water. If the marine pack is left with sun oil on its body, the
surface of the marine pack may become discolored or damaged. (such
as cracks on the surface.)

Water leakage
If water happens to leak in, stop exposing the marine pack to water
immediately.
If the digital still camera gets wet, take it to the nearest Sony dealer
immediately. Repair costs must be borne by the customer.

Anti-fogging effect
Front glass of the marine pack has anti-fogging effect, however install the
digital still camera in a low-humidity room or a similar environment.

Before use

•Before using the digital still camera underwater, first take the marine

pack to a depth of about 1 m (3.3 feet) and check that the digital still
camera is operating properly and that the marine pack is not leaking,
then commence your dive.

•In the unlikely event that a malfunction of the marine pack causes

damage due to water leakage, Sony does not guarantee against
damages to the equipment contained in it (digital still camera, battery
pack, etc.) and the recorded contents, nor expenses entailed in the
photography.

O-ring and Drip-proof packing

O-ring
This equipment uses an O-ring to maintain its water resistance. For details,
refer to the separate O-ring Maintenance Manual.
Improper handling of the O-ring can result in water leakage.

Drip-proof packing
Do not remove or apply grease to the drip-proof packing. If the packing
rises up or is nipped, this may result in water leaks.
If the drip-proof packing comes off, refit it carefully so that it is not twisted.
(See illustration B)

O-ring and drip-proof packing serviceable life
O-ring
The serviceable life of the O-ring varies with frequency of use of the marine
pack and conditions. Generally, it is about one year.

Drip-proof packing
Replace the drip-proof packing with a new one if you find scratches or
cracks on it.

After replacing, check that no water leaks in.

Grease
Use the grease in the blue tube (supplied). Using the grease in the yellow
tube or other manufacturer’s grease will damage the O-ring, and cause
water leaks.

O-ring, drip-proof packing and grease
You can obtain the O-ring, drip-proof packing and grease at the nearest
Sony dealer.
O-ring (model No. 3-080-065-11)
Drip-proof packing (model No. 3-099-284-01)
Grease (model No. 2-582-620-01)

Maintenance

•After recording in a location with a sea breeze, wash the marine pack

thoroughly in fresh water with the buckles fastened to remove salt and
sand, then wipe with a soft dry cloth. It is recommended that you
submerge the marine pack in fresh water for about 30 minutes. If it is left
with salt on it, metal portions may be damaged or rust may form and
cause water leakage.

•If sun oil is on the marine pack, be sure to wash it off thoroughly using

lukewarm water.

•Wipe the inside of the marine pack with a soft dry cloth. Do not wash it

with water.

Be sure to perform the above maintenance each time you use the marine
pack. Do not use any type of solvent such as alcohol, benzine or thinner for
cleaning, as this might damage the surface finish of the marine pack.

When storing the marine pack
•Attach the spacer supplied with the marine pack to prevent wear of the O-

ring. (See illustration C)

•Prevent dust from collecting on the O-ring.
•Lightly coat the O-ring with grease and insert it into the seating groove,

then store the marine pack in a cool, well-ventilated location. Do not
fasten the buckle.

•Avoid storing the marine pack in a cold, very hot or humid place, or

together with naphthalene or camphor, as these conditions might damage
the marine pack.

Storing the attachment
Do not store an attachment that is deformed after removal from the marine
pack.

Preparation

D Preparing the marine pack

Replacing the attachment (DSC-T25/T20 only)

* If you are using the DSC-T100, the following steps are not required

because the attachment for the DSC-T100 is already attached to the
sports pack at purchase.

1 Open the marine pack. (D-1)

Press the top and bottom OPEN buttons together 1 and release the
buckle in the direction of the arrow 2 to open the marine pack body.
Note

Take care not to lose the spacer as you will need it to store the marine pack.

2 Replace the attachments.

• Detach the DSC-T100 attachment A

Grasp the attachment by the parts marked a in the illustration and lift
it straight out.
(See illustration D-21)

• Attach the DSC-T25/T20 attachments B and attachment rear

Firmly press the points marked a in the illustration.
Fit the part marked s in the illustration so that it hooks into place.
After replacing the attachment, press the marine pack buttons several
times to check their operation.
(See illustration D-22)

Preparing the O-ring and drip-proof packing

1 Remove the O-ring.
2 Coat the O-ring with grease.

Clean off any sand or dirt on the O-ring, in the seating groove, or on the
marine pack’s body where it touches the O-ring. Coat the O-ring with a
light, even layer of grease.

3 Check the drip-proof packing for any sand or dirt.
4 Attach the O-ring to the marine pack.

Notes
•Do not remove the drip-proof packing or coat the drip-proof packing

with grease.

•The marine pack’s body may be scratched or water may leak if the

cover is closed with sand or dirt on the O-ring or drip-proof packing.

Be sure to read the separate O-ring Maintenance Manual.
Important details regarding handling of the O-ring are described
in this manual.

Preparing the digital still camera

Install the digital still camera in a low-humidity room or a similar environment.
Opening or closing the marine pack in hot or humid locations may result in
fogging of the front glass.

For details, refer to the operating instructions supplied with the digital still
camera.
1 Remove the strap from the digital still camera.
2 Insert the battery pack and “Memory Stick Duo.”

Be sure to use a fully charged battery pack.

3 Open the lens cover to turn on the digital still camera, and set

the LCD screen to “ON.”
Be careful not to touch the lens when opening the lens cover.

4 Press the HOME button and select “Auto Adjustment” in the

(Shooting) category.

5 Set the AF illuminator to “OFF.”

This disables use of the AF illuminator.

6 Check the lens and LCD screen for any dirt.

E Installing the digital still camera inside the

marine pack

1 Turn off the power of the digital still camera.
2 Install the digital still camera inside the marine pack. (
E-2)

Keep the lens cover of the digital still camera open.
Closing the marine pack by force with the lens cover closed may cause
a malfunction.
Always be sure to turn off the power when installing or removing
the digital still camera.

Check that the digital still camera is placed correctly.

3 Close the marine pack’s body and fasten the buckle. (E-3)

Secure the marine pack’s body, and fasten the buckle until it clicks on
the top and bottom side.
Note

When closing the marine pack’s body, make sure that there is no debris, sand,
hair or any other foreign matter on the O-ring or in the seating groove. Water
leakage may result if any such foreign matter is caught in these places.

Buckle position when closing the marine pack’s body
Good example (See illustration E-31)
Bad example (See illustration E-32)
If you close the buckle as shown in E-32, the buckle will be caught,
making it impossible to lock the marine pack.

F Attach the hand strap

We recommend attaching the hand strap (supplied) before using the marine
pack. (See illustration F)
Note
Be careful not to pinch the hand strap when you open and close the marine
pack body. Water may leak in if you do.

G Attaching and detaching the LCD hood

How to attach (See illustration G-1)
1 Attach the supplied strap to the LCD hood.
2 Align the LCD hood with the attachment guide and press it

firmly as illustrated.

How to detach (See illustration G-2)
Spread the LCD hood and detach it from the guide.

Using the Marine Pack

H Recording

1 Turn on the power. (H-1)
2 Select the desired item in the

(Shooting) category by

pressing the HOME button.

You can record pictures while viewing the LCD screen.
To record still images, select “Auto Adjustment” in the

(Shooting) category of

the digital still camera.
To record movies, select “

(Movie Mode)” in the

(Shooting) category of the

digital still camera.
Sound cannot be recorded while recording moving images.

For details, refer to the operating instructions supplied with the digital still camera.

3 Press the shutter button. (H-3)
Notes
•Since the refractive index underwater is higher than that in air, objects

appear 1/4 closer. Therefore when recording underwater with focus
preset, the distance you set and actual distance to the objects is different.

•If you use the flash when the marine pack is attached, the shooting

distance may shorten depending on the situation. It is recommended to
use the underwater video light HVL-ML20M (optional).

•Dust or debris on the glass surface inside the marine pack may be focused

on in the digital still camera’s “Magnifying glass mode.” In that event,
remove the dust or debris on the glass surface.

Use the zoom (See illustration I)
1

Press on the W side for wide-angle. (Subject appears farther away.)

2

Press on the T side for telephoto. (Subject appears closer.)

Using/Setting various functions (See illustration J)
You can use the various functions of the digital still camera installed in the
marine pack.
Note
If you do not record any images for a certain time, the digital still camera
turns off automatically to prevent the battery pack from running out. To use
the digital still camera again, turn on the power again. For details, refer to
the operating instructions supplied with the digital still camera.

K Playing back with the control button

You can play back images on the LCD screen using the control button. You
cannot hear the sound.
1 Turn on the power. (K-1)
2 Press the

(Playback) button. (K-2)

3 Select the desired image with the control button. (K-3)

K-3 1 To previous image
K-3 2 To next image
For details, refer to the operating instructions supplied with the digital still camera.

L Removing the digital still camera

1 Turn off the power. (L-1)

Always be sure to turn off the power when installing or removing the
digital still camera.

2 Press the top and bottom OPEN buttons together 1 and release

the buckle in the direction of the arrow 2 to open the marine
pack body. (
L-2)

3 Remove the digital still camera from the marine pack.

When the digital still camera has been used for a long time, the digital still camera
heats up. Turn off the power and leave for a while to cool down before removing
the digital still camera from the marine pack.

Be careful not to drop the digital still camera when removing it.

Note
Before opening the marine pack, rinse it with tap water or fresh water and
then wipe the water off with a soft cloth. When opening it, be careful not to
let any water from your body, hair or wetsuit cuffs drip onto the digital still
camera.

Before making a dive

•Before recording images underwater, first take the marine pack to a depth

of about 1 m (3.3 feet) and check that it operates properly and that there
are no leaks, then commence your dive.

•Install the digital still camera in the marine pack before diving, and avoid

opening and closing the marine pack while on board boats or at the
seashore as much as possible. When installing the digital still camera, do it
in a place that has as low a humidity as possible.

•Before using the marine pack, make sure that no debris has been caught

between the front and back halves of the marine pack’s body.

•Before using the marine pack, always check the number of recordable

images and remaining battery life.

•In images recorded underwater, the subject sometimes has a bluish cast.

To correct the color when this happens, use the color filter VF-MPTA
(optional).

Cause/Corrective Actions

• There are scratches or cracks on the O-ring.

b Replace the O-ring with a new one.

• The O-ring is not set correctly.

b Place the O-ring evenly in the groove.

• The buckle is not fastened.

b Fasten the buckle until it clicks.

• The battery pack has run out.

b Charge the battery pack fully.

• The “Memory Stick Duo” is full.

b Insert another “Memory Stick Duo” or

erase unneeded data from the “Memory
Stick Duo.”

• The write-protect tab on the “Memory Stick

Duo” is set to LOCK.
b Set the tab to the recording position or

insert a new “Memory Stick Duo.”

English

Marine Pack
Caisson Étanche

3-097-314-11(1)

MPK-THD

© 2007 Sony Corporation Printed in Japan

Owner’s Record

The model and serial numbers are located inside of the unit.
Record the serial number in the space provided below.
Refer to them whenever you call upon your Sony dealer regarding this
product.

Model No. MPK-THD

Serial No.

Operating Instructions

Mode d’emploi

Manual de instrucciones

Gebruiksaanwijzing

2

B

Buckle
Fermoir

Spacer (remove to use the marine pack)
Entretoise (à retirer avant d’utiliser le
Marine Pack)

Control button
Touche de commande

OPEN button
Touches OPEN

HOME button
Touche HOME

Shutter button
Déclencheur

Front glass
Verre avant

Front protector
Protection avant

Tripod receptacle
When using a tripod, use a tripod with 5.5 mm
or shorter screws. This equipment cannot be
firmly fastened on a tripod with long screws.
Doing so might damage this equipment.
Filetage pour trépied
Utilisez un trépied dont la vis mesure 5,5 mm
de long ou moins. Cet équipement ne peut pas
se fixer solidement sur un trépied à vis longue.
Celle-ci pourrait aussi l’endommager.

MENU button
Touche MENU

Zoom (W/T) buttons/
(Index) buttons/

/

(Playback zoom) buttons
Touches de Zoom (W/T)/
(Touches d’indexation)/

/

(Pendant la lecture)

(Playback)

button
Touche
(Lecture)

POWER button
Commutateur
d’alimentation

Hook for hand strap

Crochet pour

courroie de mein

LCD hood
Pare-soleil de
l’écran LCD

O-ring
Joint torique

Drip-proof packing
Garniture pare-gouttes

C

D

1

1

D

1

1

1

2

3

H

3

I

K

L

F

E

2

G

2

1

2

1

Français

Caractéristique principale

Utilisable jusqu’à une profondeur de 40 mètres (132 pieds) sous
l’eau.

•Le Marine Pack (caisson étanche) MPK-THD est conçu spécialement pour

l’appareil photo numérique Sony DSCT100/T25/T20. (Le Cyber-shot pour
lequel ce caisson a été conçu n’est pas commercialisé dans tous les pays.)

•Ce caisson est étanche à l’eau, ce qui permet d’utiliser l’appareil photo

numérique sous la pluie, la neige ou au bord de la plage.

Un joint torique relâché ou pincé ou la présence de sable ou de saletés
sur le joint peut entraîner des infiltrations d’eau.
Vérifiez le joint torique avant d’utiliser l’équipement.
Pour plus d’informations, reportez-vous au Mode d’emploi du joint
torique.

Précautions

•Lorsque vous utilisez le caisson étanche pour la plongée, faites attention à

l’environnement. Un manque d’attention peut être à l’origine d’un
accident pendant la plongée.

•En cas d’infiltration d’eau, faites attention à l’environnement et remontez

à la surface en respectant les règles de plongée.

•Ne soumettez pas le verre avant à des chocs importants car il pourrait se

fendre.

•N’ouvrez pas le Marine Pack sur la plage ou dans l’eau. Les opérations

préparatoires, telles que la mise en place de l’appareil photo numérique et
le changement de « Memory Stick Duo », doivent être effectuées à l’abri
de l’humidité et de l’air salin.

•Ne jetez pas le Marine Pack dans l’eau.
•N’utilisez pas le Marine Pack par fortes vagues.
•N’utilisez pas le Marine Pack dans les conditions suivantes:

– dans un endroit très chaud ou humide,
– dans de l’eau chaude à plus de 40 °C (104 °F),
– à des températures inférieures à 0 °C (32 °F).
Dans de telles conditions, le matériel pourrait être endommagé par une
condensation d’humidité ou une infiltration d’eau.

•N’utilisez pas le Marine Pack plus de 30 minutes d’affilée par une

température supérieure à 35 °C (95 °F).

•Ne laissez pas longtemps le Marine Pack en plein soleil dans un endroit

très chaud et humide. Si vous ne pouvez éviter de le laisser au soleil,
recouvrez-le d’une serviette ou d’une autre protection.

•L’appareil photo numérique s’échauffe s’il est utilisé pendant longtemps à

l’intérieur du Marine Pack. Avant d’en retirer l’appareil photo, laissez
temporairement le Marine Pack à l’ombre ou dans un endroit frais pour
qu’il se refroidisse.

•Si la protection avant se détache, réinstallez-la en appuyant fermement

dessus dans le sens de la flèche. (Voir l’fillustration A)

S’il y a de la crème solaire sur le Marine Pack, prenez soin de l’éliminer
convenablement avec de l’eau tiède. Si la surface du boîtier du Marine
Pack est souillée avec de la crème solaire, elle risque d’en être
décolorée et endommagée. (craquelures sur la surface)

Infiltration d’eau
Si de l’eau s’infiltre dans le Marine Pack, arrêtez immédiatement de
l’exposer à l’eau.
Si l’appareil photo numérique est mouillé, portez-le immédiatement chez le
revendeur Sony le plus proche. Les frais de réparation seront à la charge de
l’utilisateur.

Effet antigel
Le verre avant du Marine Pack a un effet antibuée mais il est préférable de
préparer l’appareil photo numérique dans une pièce peu humide ou un
environnement similaire.

Avant la première utilisation

•Avant de plonger pour une prise de vues sous-marine, immergez le

Marine Pack à 1 mètre (3,3 pieds) sous l’eau environ et assurez-vous
que l’eau ne s’infiltre pas à l’intérieur et que l’appareil photo
numérique fonctionne correctement.

•Dans le cas très improbable où une anomalie du Marine Pack

causerait des dommages dus à une infiltration d’eau, notez que la
garantie Sony ne couvre pas les dommages subis par le matériel
(appareil photo numérique, batterie, etc.) à l’intérieur du Marine
Pack, le contenu enregistré ou les frais encourus pour la prise de
vues.

Joint torique et garniture pare-
gouttes

Joint torique
L’équipement utilise un joint torique pour garantir son étanchéité. Pour
plus d’informations, reportez-vous au Mode d’emploi séparé du joint
torique.
Une manipulation inadéquate du joint torique peut entraîner une
infiltration d’eau.

Garniture pare-gouttes
Ne retirez pas et ne placez pas de graisse sur la garniture pare-gouttes car
ceci pourrait entraîner une saillie de la garniture hors du boîtier ou son
pincement.
Si la garniture pare-gouttes se détache, remettez-la soigneusement en place
de sorte qu’elle ne soit pas tordue. (Voir l’illustration B)

Durée de service du joint torique et de la garniture pare-
gouttes
Joint touque
La durée de service du joint torique et de la garniture pare-gouttes varie
selon la fréquence d’utilisation du Marine Pack et les conditions
d’entreposage. Elle est généralement d’une année environ.

Garniture pare-gouttes
Remplacez la garniture pare-gouttes par une neuve si elle présente des
éraflures ou des craquelures.

Après le remplacement, assurez-vous qu’il n’y a pas d’infiltration d’eau.

Graisse
Utilisez la graisse du tube bleu (fourni). L’emploi de la graisse du tube
jaune ou d’une graisse d’un autre fabricant endommagerait le joint torique
et entraînerait des infiltrations d’eau.

Joint torique, une garniture pare-gouttes et graisse
Vous pouvez vous procurer des joints toriques, une garniture pare-gouttes
et de la graisse pour objectif chez un revendeur Sony.
Joint torique (No. de modèle : 3-080-065-11)
Garniture pare-gouttes (No. de modèle : 3-099-284-01)
Graisse (No. de modèle : 2-582-620-01)

Entretien

•Après une prise de vues dans un endroit exposé à la brise marine, lavez le

Marine Pack à l’eau douce avec les fermoirs correctement verrouillés pour
en faire partir le sel et le sable, puis essuyez-le avec un chiffon doux et sec.
Il est recommandé de plonger le Marine Pack dans de l’eau douce
pendant 30 minutes environ. Ne laissez pas de sel dessus car il pourrait
attaquer les parties métalliques et de la rouille risquerait de se former et
de causer une infiltration d’eau.

•S’il y a de la crème solaire sur le Marine Pack, prenez soin de l’éliminer

convenablement avec de l’eau tiède.

•Essuyez l’intérieur du Marine Pack avec un chiffon doux et sec. Ne le

rincez pas à l’eau.

Effectuez les opérations d’entretien ci-dessus après chaque utilisation du
Marine Pack. N’utilisez aucune sorte de solvant, tel qu’alcool, benzine ou
diluant pour le nettoyage car ces substances peuvent attaquer la finition du
Marine Pack.

Lors du stockage du Marine Pack
•Posez l’entretoise fournie avec le Marine Pack pour protéger le joint

torique contre l’usure. (Voir l’illustration C)

•Empêchez l’accumulation de poussière sur le joint torique.
•Passez une légère couche de graisse sur le joint torique et insérez-le dans

la gorge du boîtier. Rangez ensuite le Marine Pack dans un endroit frais et
bien aéré. Ne verrouillez pas le fermoir.

•Ne rangez pas le Marine Pack dans un endroit froid, très chaud ou

humide ou avec de la naphtaline ou du camphre. Ceci pourrait
l’endommager.

Rangement de la fixation
Ne rangez pas une fixation qui est déformée une fois qu’elle a été retirée du
Marine Pack.

Préparation

D Préparation du Marine Pack

Remplacement de la fixation (DSC-T25/T20
uniquement)

* Si vous utilisez le DSC-T100, les étapes suivantes ne sont pas nécessaires

car la fixation du DSC-T100 est déjà fixée sur le caisson à l’achat.

1 Ouvrez le Marine Pack. (D-1)

Appuyez simultanément sur les touches OPEN supérieure et inférieure
1

, puis relâchez le fermoir dans le sens de la flèche 2 pour ouvrir le

boîtier du Marine Pack.

Remarque

Prenez soin de ne pas perdre l’entretoise car elle sera nécessaire lors du rangement
du Marine Pack.

2 Remplacez la fixation.

• Retrait de la fixation DSC-T100 A

Tenez la fixation par les parties portant la marque a dans l’illustration
et soulevez-la en la tenant bien droite.
(Voir illustration D-21)

• Mise en place des fixations DSC-T25/T20 B et arrière de la fixation

Appuyez fermement aux endroits repérés par la marque a sur
l’illustration.
Encliquetez l’arrière de la fixation aux endroits indiqués par la marque
s

dans l'illustration.

Après avoir remplacé la fixation, appuyez plusieurs fois sur les touches
du caisson étanche pour vérifiez qu'elles fonctionnent correctement.
(Voir illustration D-22)

Préparation du joint torique et de la garniture
pare-gouttes

1 Retirez le joint torique.
2 Enduisez le joint torique de graisse.

Enlevez le sable et autres saletés présents sur le joint torique, sur la
rainure du joint ou sur la surface du Marine Pack entrant en contact avec
le joint torique. Enduisez le joint torique d’une fine couche uniforme de
graisse.

3 Vérifiez que la garniture pare-gouttes est exempte de sable ou

de saletés.

4 Fixez le joint torique sur le Marine Pack.

Remarques
•Ne retirez pas la garniture pare-gouttes et ne la recouvrez pas de

graisse.

•Le boîtier du Marine Pack risque d’être éraflé et de l’eau pourrait

s’infiltrer si le couvercle est refermé alors que du sable ou des saletés se
trouvent sur le joint torique ou la garniture pare-gouttes.

Veillez à lire le manuel d’entretien du joint torique fourni
séparément car il renferme des informations importantes sur la
manipulation du joint torique.

Préparation de l’appareil photo numérique

Installez l’appareil photo numérique autant que possible dans un endroit peu
humide.
En effet, l’ouverture ou la fermeture du Marine Pack dans un endroit chaud ou
humide peut provoquer la formation de buée sur le verre avant.

Pour plus d’informations, reportez-vous au mode d’emploi fourni avec
l’appareil photo numérique.
1 Retirez la sangle de l’appareil photo numérique.
2 Insérez la batterie et le « Memory Stick Duo ».

Utilisez une batterie complètement chargée.

3 Ouvrez le capuchon de l’objectif pour mettre l’appareil photo

numérique sous tension et réglez l’écran LCD sur « ON ».
Prenez garde de ne pas toucher l’objectif lorsque vous ouvrez son
capuchon.

4 Appuyez sur la touche HOME et sélectionnez « Réglage

automatique » dans la catégorie

(Prise de vue).

5 Réglez l’éclairage AF sur « OFF ».

Ceci désactive l’éclairage AF.

6 Assurez-vous que l’objectif et l’écran LCD ne sont pas souillés.

E Mise en place de l’appareil photo

numérique dans le Marine Pack

1 Mettez l’appareil photo numérique hors tension.
2 Installez l’appareil photo numérique dans le Marine Pack. (
E-2)

Laissez le capuchon d’objectif de l’appareil photo numérique ouvert.
Ne forcez pas pour fermer le Marine Pack lorsque le capuchon de
l’objectif est fermé car ceci risque d’entraîner un problème de
fonctionnement.
N’oubliez pas de mettre l’appareil photo numérique hors tension
lorsque vous l’installez ou le retirez.

Assurez-vous que l’appareil photo numérique est correctement installé.

3 Fermez le boîtier du Marine Pack et bouclez le fermoir. (E-3)

Tenez bien le boîtier du Marine Pack et bouclez le fermoir jusqu’à ce
qu’il s’encliquette sur le haut et le dessous.
Remarque

Lorsque vous fermez le boîtier du Marine Pack, assurez-vous qu’il n’y a pas de
saletés, de sable, de cheveux ou d’autres corps étrangers sur le joint torique
ou dans la rainure du joint. Des infiltrations d’eau peuvent être occasionnées
si l’un de ces corps étrangers est coincé lors de la fermeture.

Position du fermoir lorsque vous fermez le boîtier du
Marine Pack
Bon exemple (Voir illustration E-31)
Mauvais exemple (Voir illustration E-32)
Si vous bouclez le fermoir comme illustré en

E-32

, il sera coincé, ce qui

rendra la fermeture du Marine Pack impossible.

F Attachez la sangle

Il est recommandé d’attacher la sangle (fournie) avant d’utiliser le Marine
Pack. (Voir illustration F)
Remarque
Prenez garde à ne pas coincer la sangle lorsque vous ouvrez ou fermez le
boîtier du Marine Pack. L’eau risquerait de s’infiltrer à l’intérieur.

G Mise en place et retrait du pare-soleil de

l’écran LCD

Comment le mettre en place (Voir illustration G-1)
1 Fixez l’attache fournie sur le pare soleil de l’écran LCD.
2 Alignez le pare-soleil de l’écran LCD sur le rail de fixation et

appuyez-le fermement dessus, comme illustré.

Comment le retirer (Voir illustration G-2)
Déployez le pare-soleil de l’écran LCD et retirez-le du rail.

Utilisation du Marine Pack

H Prise de vues

1 Mettez l’appareil photo sous tension. (H-1)
2 Sélectionnez l’élément de votre choix dans la catégorie

(Prise

de vue) en appuyant sur la touche HOME.

Vous pouvez enregistrer des images tout en regardant l’écran LCD.
Pour enregistrer des images fixes, sélectionnez « Réglage automatique » dans la
catégorie

(Prise de vue) de l’appareil photo numérique.

Pour enregistrer des films, sélectionnez «

(Mode Film) » dans la catégorie

(Prise de vue) de l’appareil photo numérique.
Il n’est pas possible d’enregistrer des sons en même temps que des images
animées.

Pour plus d’informations, consultez le mode d’emploi de l’appareil photo
numérique.

3 Appuyez sur le déclencheur. (H-3)
Remarques
• Comme l’indice de réfraction de l’eau est supérieur à celui de l’air, les

objets apparaissent 1/4 plus gros. C’est pourquoi si vous filmez avec une
mise au point fixe, la distance réelle du sujet sera différente de la distance
préréglée.

• Si vous utilisez le flash avec le Marine Pack, la distance de prise de vue

peut être réduite dans certaines situations. Il est conseillé d’utiliser la
lampe vidéo sous-marine HVL-ML20M (en option).

• En mode « modo loupe », la mise au point peut se faire sur la poussière ou

les saletés présentes sur le verre à l’intérieur du Marine Pack. Il est donc
conseillé de bien nettoyer la surface du verre.

Utilisation du zoom (Voir l’illustration I)
1

Appuyez sur le côté W pour une prise de vues au grand angle. (Le sujet
s’éloigne.)

2

Appuyez sur le côté T pour une prise de vues au téléobjectif. (Le sujet
s’approche.)

Réglage / Utilisation des diverses fonctions
(Voir l’illustration
J)
Vous pouvez utiliser les diverses fonctions de l’appareil photo numérique
lorsqu’il est installé dans le Marine Pack.
Remarque
Si vous n’utilisez pas l’appareil photo numérique pendant un certain temps
lors d’une prise de vues, il s’éteint automatiquement pour économiser la
batterie. Pour utiliser de nouveau l’appareil photo numérique, remettez-le
sous tension, voir le mode d’emploi fourni avec l’appareil photo
numérique.

K Lecture avec la touche de commande

Vous pouvez visionner les images sur l’écran LCD à l’aide de la touche de
commande. Il n’y a pas de son.
1 Mettez l’appareil photo sous tension. (K-1)
2 Appuyez sur la touche

(Lecture). (K-2)

3 Sélectionnez l’image souhaitée par la touche de commande. (K-

3)

K-3 1 Vers l’image précédente
K-3 2 Vers l’image suivante
Pour plus d’informations, consultez le mode d’emploi de l’appareil photo
numérique.

L Retrait de l’appareil photo numérique

1 Mettez l’appareil photo hors tension. (L-1)

N’oubliez pas de mettre l’appareil photo hors tension lorsque vous
installez ou retirer.

2 Appuyez en même temps sur les touches OPEN supérieure et

inférieure 1 pour libérer le fermoir dans le sens de la flèche 2
et ouvrir le coffret du Marine Pack. (L-2)

3 Retirez l’appareil photo numérique hors du Marine Pack.

Lorsque l’appareil photo numérique a fonctionné pendant longtemps, il est
relativement chaud. Mettez l’appareil photo hors tension et laissez-le se refroidir
pendant un certain temps avant de le retirer du Marine Pack.

Veillez à ne pas faire tomber l’appareil en le retirant.

Remarque
Avant d’ouvrir le Marine Pack, rincez-le avec de l’eau du robinet ou de
l’eau douce, puis essuyez-le complètement avec un chiffon doux. Lorsque
vous l’ouvrez, veillez à ne pas le mouiller avec l’eau de votre combinaison
de plongée, de vos cheveux ou de votre corps.

Avant de partir en plongée

•Avant de partir faire de la photographie sous-marine, immergez le Marine

Pack à 1 mètre (3,3 pieds) sous l’eau environ et assurez-vous qu’il
fonctionne correctement et que de l’eau ne s’infiltre pas à l’intérieur.

•Installez l’appareil photo numérique dans le Marine Pack avant la plongée

et, autant que possible, évitez de l’ouvrir et de le fermer à bord d’un
bateau ou sur la plage. Installez l’appareil dans le Marine Pack dans un
endroit aussi peu humide que possible.

•Avant d’utiliser le Marine Pack, assurez-vous qu’il n’y a pas de saletés

coincées entre les moitiés avant et arrière du boîtier.

•Avant d’utiliser le Marine Pack, vérifiez toujours le nombre d’images que

vous pouvez enregistrer et l’autonomie restante de la batterie.

•Sur des images prises sous l’eau, le sujet présente parfois une dominante

bleuâtre. Pour corriger les couleurs si ce phénomène se produit, utilisez le
filtre couleur VF-MPTA (en option).

Meilleur moment de la journée pour la prise
de vues

Le meilleur moment de la journée pour la prise de vues est entre 10 h et
14 h, lorsque le soleil est à la verticale.
Pour photographier dans des endroits mal éclairés par le soleil ou la nuit,
utilisez la torche de plongée sous-marine HVL-ML20M (en option).

En cas de problème

Symptôme

Présence de gouttes d’eau à
l’intérieur du Marine Pack.

Les fonctions
d’enregistrement et de lecture
n’ agissent pas.

Spécifications

Matière

Plastique (PC, ABS), verre

Étanchéité à l’eau

Joint torique, fermoir

Résistance à la pression

Jusqu’à une profondeur de 40 m (132 pieds) sous l’eau

Commutateurs pouvant être commandés de l’extérieur

Alimentation, Déclencheur, Zoom (W/T), Flash, Macro, Retardateur, DISP,
MENU, Commande, HOME, Lecture

Dimensions

environ 143

Ч

95

Ч

61 mm (5 3/4

Ч

3 3/4

Ч

2 1/2 po.) (l/h/p)

(parties saillantes non comprises)

Poids

environ 370 g (13,1 oz.) (Marine Pack seulement)

Articles inclus

Marine Pack (Caisson Étanche) (1)
Courroie de mein (1)
Pare-soleil de l’écran LCD (1)
Fixation (pour le DSC-T25/T20) (2)
Fixation (pour le DSC-T100) (1)*
*Installée sur le Marine Pack au moment de l’achat.
Graisse (1)
Joint torique (1)
Entretoise (1)
Jeu de documents imprimés

Accessoires en option

Filtre couleur VF-MPTA
Kit de bras VCT-MP1K
Torche de plongée HVL-ML20M (doit être utilisée avec le kit de bras
VCT-MP1K et la batterie « InfoLITHIUM » (série M), (le chargeur de batterie
série M))

La conception et les spécifications peuvent être modifiées sans préavis.

Cause/Remèdes

• Le joint torique est entaillé ou fendillé.

b Remplacez le joint torique par un neuf.

• Le joint torique n’est pas correctement en

place.
b Placez le joint torique uniformément dans

la gorge.

• Les fermoirs sont mal verrouillés.

b Verrouillez correctement les fermoirs.

• La batterie est déchargée.

b Rechargez complètement la batterie.

• Le « Memory Stick Duo » est plein.

b Insérez un autre « Memory Stick Duo » ou

effacez les données inutiles du « Memory
Stick Duo ».

• Le taquet de protection en écriture du

« Memory Stick Duo » est réglé sur LOCK.
b Réglez le taquet sur la position

d’enregistrement ou insérez un « Memory
Stick Duo » neuf.

2

1

2

v

(DISP) button/Control button

Touche v (DISP)/Touche de commande

MENU button

Touche MENU

(flash)button

/Control button

Touche

(flash)/

Touche de commande

(macro) button
/Control button

Touche

(macro)/

Touche de commande

(Self-timer)/Control button

(Retardateur)/Touche de

commande

Enter/Control button
Validation/
Touche de commande

J

HOME button
Touche HOME

Rear body
Partie arrière

Drip-proof packing
Garniture pare-gouttes

A

1

2

1

W

T

HOME button

Touche HOME

2

1

2

1

2

1

Zoom button
Touche de
zoom

Shutter button
Déclencheur

POWER button
Commutateur d’alimentation

2

Front body
Partie avant

3

2
