4.3. FUNKTIONEN DES DREHWAHLSCHALTERS
4.3.1. DC
Spannungsmessung
WARNUNG
Die max. Eingangsspannung ist DC 600V bzw. 600V AC RMS. Versuchen
Sie keine Spannung zu messen, die höher ist. Es besteht die Gefahr eines
Stromschlages und das Instrument könnte zerstört werden

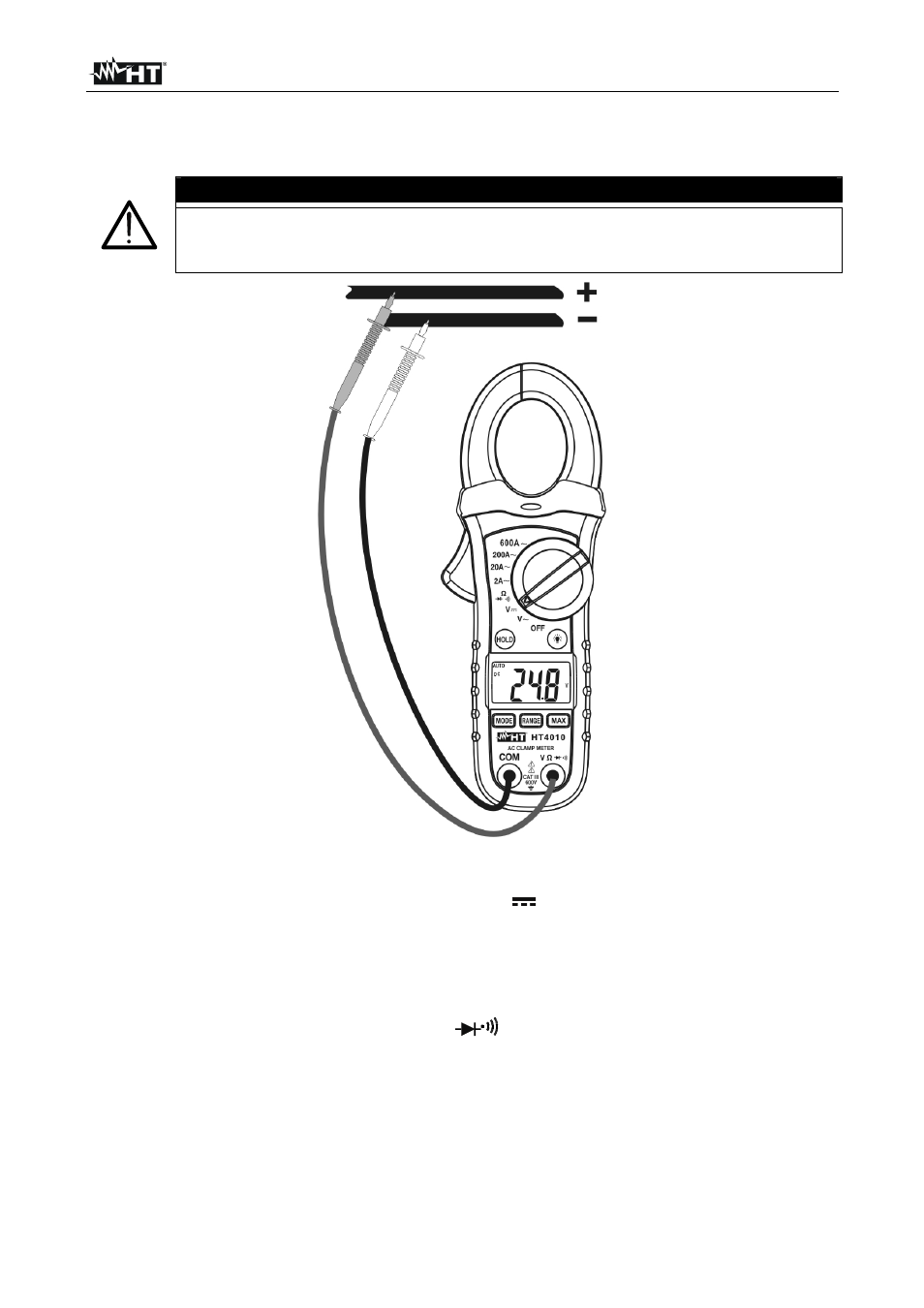

Abb. 2 DC Spannungsmessung
1. Drehen Sie den Funktionswahlschalter in die V
Position. Das “DC” Symbol wird im
Display angezeigt.
2. Drücken Sie die RANGE Taste um einen geeigneten Messbereich auszuwählen oder
benutzen Sie die Autorange Funktion. Sollte der zu erwartende Spannungswert
unbekannt sein, wählen Sie den höchsten Messbereich.
3.
Verbinden Sie die Meßleitungen mit den Eingangsbuchsen. Die rote
Messleitungsbuchse mit der
V
Ω
Eingangsbuchse, die schwarze
Messleitungsbuchse mit der COM Eingangsbuchse.
4. Verbinden Sie die Meßspitzen mit dem gewünschten Stromkreis und der Meßwert wird
angezeigt.
5. “Wenn auf dem Display das "O.L" Symbol erscheint, ist der aktuelle Meßwert zu hoch,
beenden Sie sofort die Messung.
6. Wenn der Meßwertanzeige ein "-" vorangestellt ist, überprüfen Sie die Polarität.
7. Fur HOLD and MAX Funktionen sehen Sie auch unter Paragraph 4.2
