HT4010
IT - 9
4.3 DESCRIZIONE DELLE FUNZIONI DEL COMMUTATORE
4.3.1 Misura di Tensione DC
ATTENZIONE
La massima tensione in ingresso è 60VDC o 600VACrms. Non misurare
tensioni che eccedano i limiti espressi in questo manuale. Il superamento di
tali limiti potrebbe causare shock elettrici all’utilizzatore e danni allo
strumento.

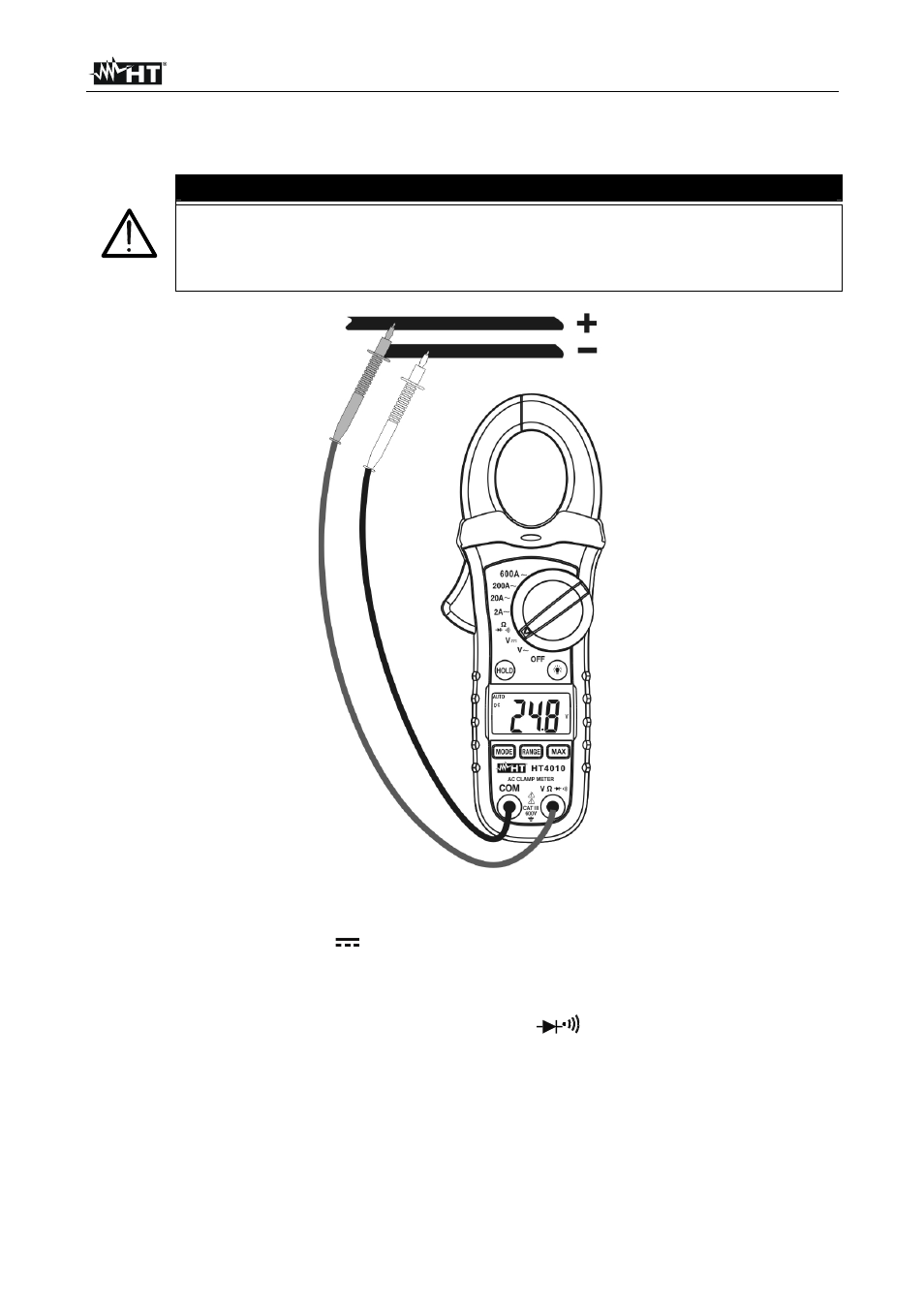

Fig. 2: Uso della pinza per misura di Tensione DC
1. Selezionare la posizione V . Il simbolo “DC” è presente a display
2. Usare il tasto RANGE per la selezione del campo di misura desiderato oppure usare la
selezione in Autorange (vedere il paragrafo 4.2.3). Se il valore della tensione non è
noto, selezionare la portata più elevata
3. Inserire il cavo rosso nel terminale di ingresso V Ω e il cavo nero nel terminale di
ingresso COM (vedere Fig. 2)
4. Posizionare il puntale rosso ed il puntale nero rispettivamente nei punti a potenziale
positivo e negativo del circuito in esame. Il valore della tensione è mostrato a display
5. Se sul display è visualizzato il messaggio " O.L . " selezionare una portata più elevata
6. La visualizzazione del simbolo "-" sul display dello strumento indica che la tensione ha
verso opposto rispetto alla connessione di Fig. 2
7. Per l’uso della funzione HOLD, e la misura MAX vedere il paragrafo 4.2
