-8-
SLO

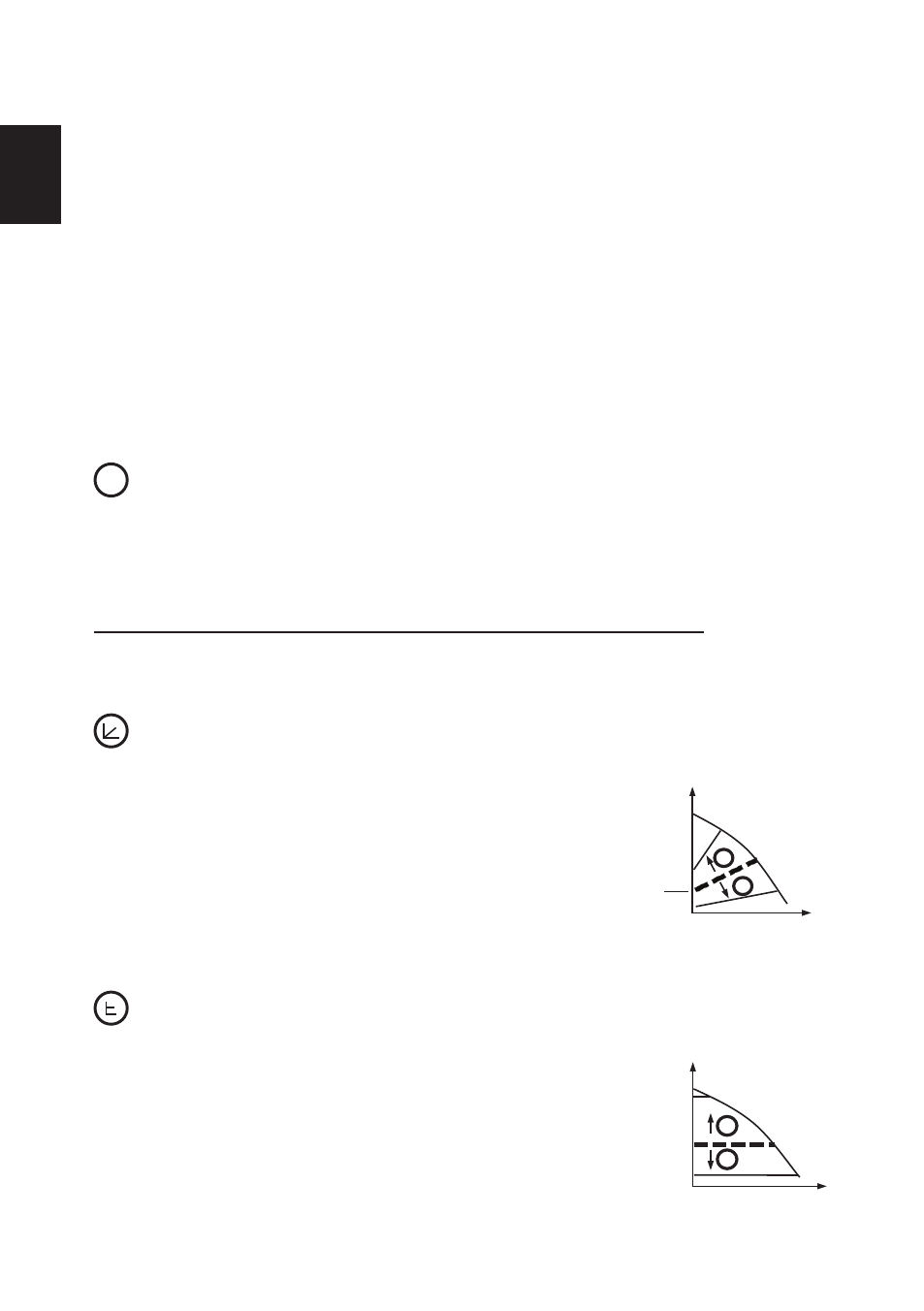

5.5. Opis delovanja režimov črpalke
Črpalka lahko deluje z 4 različnimi režimi delovanja, s katerimi lahko
nastavimo črpalko na najbolj primeren način delovanja za posamezni sistem
v katerem deluje.
Režimi delovanja so:
• Avtomatski režim (tovarniška nastavitev)
• Proporcionalni tlak
• Konstantni tlak
• Konstantni vrtljaji
Vsakega od teh režimov je mogoče kombinirati skupaj z nočnim režimom delovanja.
A
Avtomatski režim (tovarniška nastavitev)
V avtomatskem režimu črpalka samodejno nastavlja tlak pri katerem deluje,
glede na stanje hidravličnega sistema. S tem črpalka sama najde najbolj
optimalno točko delovanja.
Ta režim delovanja se priporoča za uporabo v večini sistemov.
Parametrov ne moremo nastavljati, lahko jih le pregledujemo.
Proporcionalni tlak
Črpalka vzdržuje tlak, ki je odvisen od trenutnega pretoka.
7
A Avtomatski režim (tovarniška nastavitev)
V avtomatskem režimu črpalka samodejno nastavlja tlak pri katerem deluje, glede na stanje
hidravličnega sistema. S tem črpalka sama najde najbolj optimalno točko delovanja.
Ta režim delovanja se priporoča za uporabo v večini sistemov.
Parametrov ne moremo nastavljati, lahko jih le pregledujemo.
Proporcionalni tlak (sl. 5.3a)
Črpalka vzdržuje tlak, ki je odvisen od trenutnega pretoka. Tlak je
enak nastavljenemu tlaku (H set na risbi) pri maksimalni moči, pri
pretoku 0 pa je enak 50% nastavljenega tlaka. Vmes se tlak spreminja
linearno v odvisnosti od pretoka.
V reguliranem načinu črpalki nastavljamo le tlak (H set na risbi). Ostale
parametre lahko le pregledujemo.
Konstantni tlak (sl. 5.3b)
Črpalka vzdržuje trenutno nastavljen tlak (H set na risbi) od pretoka 0
do maksimalne moči, kjer se prične tlak zniževati.
Pri konstantnem tlaku črpalki nastavljamo le tlak (H set na risbi),
katerega bo črpalka vzdrževala. Ostale parametre lahko le
pregledujemo.
Konstantni vrtljaji (sl. 5.3c)
Črpalka deluje pri trenutno nastavljenih vrtljajih (RPM set na risbi).
Pri konstantnih vrtljajih črpalki lahko nastavljamo le vrtljaje pri
katerih bo obratovala. Ostale parametre lahko le pregledujemo.
Nočni režim
Ko črpalka deluje v nočnem režimu, avtomatsko preklaplja med trenutno izbrano delovno krivuljo v
režimu in nočno krivuljo. Preklop je odvisen od temperature medija v sistemu.
Ko je nočni režim pripravljen na delovanje, njegova ikona sveti in črpalka deluje v izbrani delovni krivulji
režima. Ko črpalka zazna padec temperature medija za 15-20°C (približno v času dveh ur), ikona prične
utripati in črpalka preklopi na nočno krivuljo. Ko se temperatura medija ponovno dvigne, ikona preneha
utripati in črpalka preide nazaj na delovno krivuljo v izbranem delovnem režimu.
Nočni režim lahko deluje le v kombinaciji z zgoraj opisanimi režimi in ni samostojni režim delovanja.
5.6. Nastavitev črpalke na tovarniške nastavitve
Za povrnitev tovarniških nastavitev črpalke je potrebno hkrati držati pritisnjene vse tri tipke 5 sekund. Črpalka se
tako nastavi na avtomatski režim delovanja. Prejšnje nastavljene vrednosti višine in moči se bodo izbrisale.
Min.
H
Q
Konstantni vrtljaji
RPM set Maks.
+
-
Maks.
+
H
Q
H set
Konstantni tlak
-
-
Maks.
H
Q
Hset
2
Proporcionalni tlak
+
H set
Tlak je enak nastavljenemu tlaku (Hset na risbi) pri
maksimalni moči, pri pretoku 0 pa je enak 50%
nastavljenega tlaka. Vmes se tlak spreminja linearno v
odvisnosti od pretoka.
V reguliranem načinu črpalki nastavljamo le tlak (Hset na
risbi). Ostale parametre lahko le pregledujemo.
Konstantni tlak
Črpalka vzdržuje trenutno nastavljen tlak (Hset na risbi)
7
A Avtomatski režim (tovarniška nastavitev)
V avtomatskem režimu črpalka samodejno nastavlja tlak pri katerem deluje, glede na stanje
hidravličnega sistema. S tem črpalka sama najde najbolj optimalno točko delovanja.
Ta režim delovanja se priporoča za uporabo v večini sistemov.
Parametrov ne moremo nastavljati, lahko jih le pregledujemo.
Proporcionalni tlak (sl. 5.3a)
Črpalka vzdržuje tlak, ki je odvisen od trenutnega pretoka. Tlak je
enak nastavljenemu tlaku (H set na risbi) pri maksimalni moči, pri
pretoku 0 pa je enak 50% nastavljenega tlaka. Vmes se tlak spreminja
linearno v odvisnosti od pretoka.
V reguliranem načinu črpalki nastavljamo le tlak (H set na risbi). Ostale
parametre lahko le pregledujemo.
Konstantni tlak (sl. 5.3b)
Črpalka vzdržuje trenutno nastavljen tlak (H set na risbi) od pretoka 0
do maksimalne moči, kjer se prične tlak zniževati.
Pri konstantnem tlaku črpalki nastavljamo le tlak (H set na risbi),
katerega bo črpalka vzdrževala. Ostale parametre lahko le
pregledujemo.
Konstantni vrtljaji (sl. 5.3c)
Črpalka deluje pri trenutno nastavljenih vrtljajih (RPM set na risbi).
Pri konstantnih vrtljajih črpalki lahko nastavljamo le vrtljaje pri
katerih bo obratovala. Ostale parametre lahko le pregledujemo.
Nočni režim
Ko črpalka deluje v nočnem režimu, avtomatsko preklaplja med trenutno izbrano delovno krivuljo v
režimu in nočno krivuljo. Preklop je odvisen od temperature medija v sistemu.
Ko je nočni režim pripravljen na delovanje, njegova ikona sveti in črpalka deluje v izbrani delovni krivulji
režima. Ko črpalka zazna padec temperature medija za 15-20°C (približno v času dveh ur), ikona prične
utripati in črpalka preklopi na nočno krivuljo. Ko se temperatura medija ponovno dvigne, ikona preneha
utripati in črpalka preide nazaj na delovno krivuljo v izbranem delovnem režimu.
Nočni režim lahko deluje le v kombinaciji z zgoraj opisanimi režimi in ni samostojni režim delovanja.
5.6. Nastavitev črpalke na tovarniške nastavitve
Za povrnitev tovarniških nastavitev črpalke je potrebno hkrati držati pritisnjene vse tri tipke 5 sekund. Črpalka se
tako nastavi na avtomatski režim delovanja. Prejšnje nastavljene vrednosti višine in moči se bodo izbrisale.
Min.
H
Q
Konstantni vrtljaji
RPM set Maks.
+
-
Maks.
+
H
Q
H set
Konstantni tlak
-
-
Maks.
H
Q
Hset
2
Proporcionalni tlak
+
H set
od pretoka 0 do maksimalne moči, kjer se prične tlak
zniževati.
Pri konstantnem tlaku črpalki nastavljamo le tlak (Hset na
risbi), katerega bo črpalka vzdrževala. Ostale parametre
lahko le pregledujemo.
