5.5. Beschreibung der Betriebsarten
Die Umwälzpumpe arbeitet in 4 verschiedenen Betriebsarten in denen
die Pumpenleistung optimal an die aktuelle Anlagenbedingung angepasst
werden kann.
Betriebsarten:
• Automatik (Werkseinstellung)
• Proportionaler Druck
• Konstanter Druck
• Konstante Umdrehungen
Jede dieser Betriebsarten kann mit der Betriebsart Nachtabsenkung
kombiniert werden.
A
Automatik (Werkseinstellung)
Im Automatik Modus passt sich die Pumpenleistung automatisch dem Druck
der Heizanlage an und bestimmt den optimal Betriebspunkt.
Diese Betriebsart wird in den meisten Fällen empfohlen.
In dieser Betriebsart können die Parameter nur überprüft werden, nicht verändert.
Proportionaler Druck
In dieser Betriebsart wird der Differenzdruck in
19
A Automatik (Werkseinstellung)
Im Automatik Modus passt sich die Pumpenleistung automatisch dem Druck der Heizanlage an und
bestimmt den optimal Betriebspunkt.
Diese Betriebsart wird in den meisten Fällen empfohlen.
In dieser Betriebsart können die Parameter nur überprüft werden, nicht verändert.

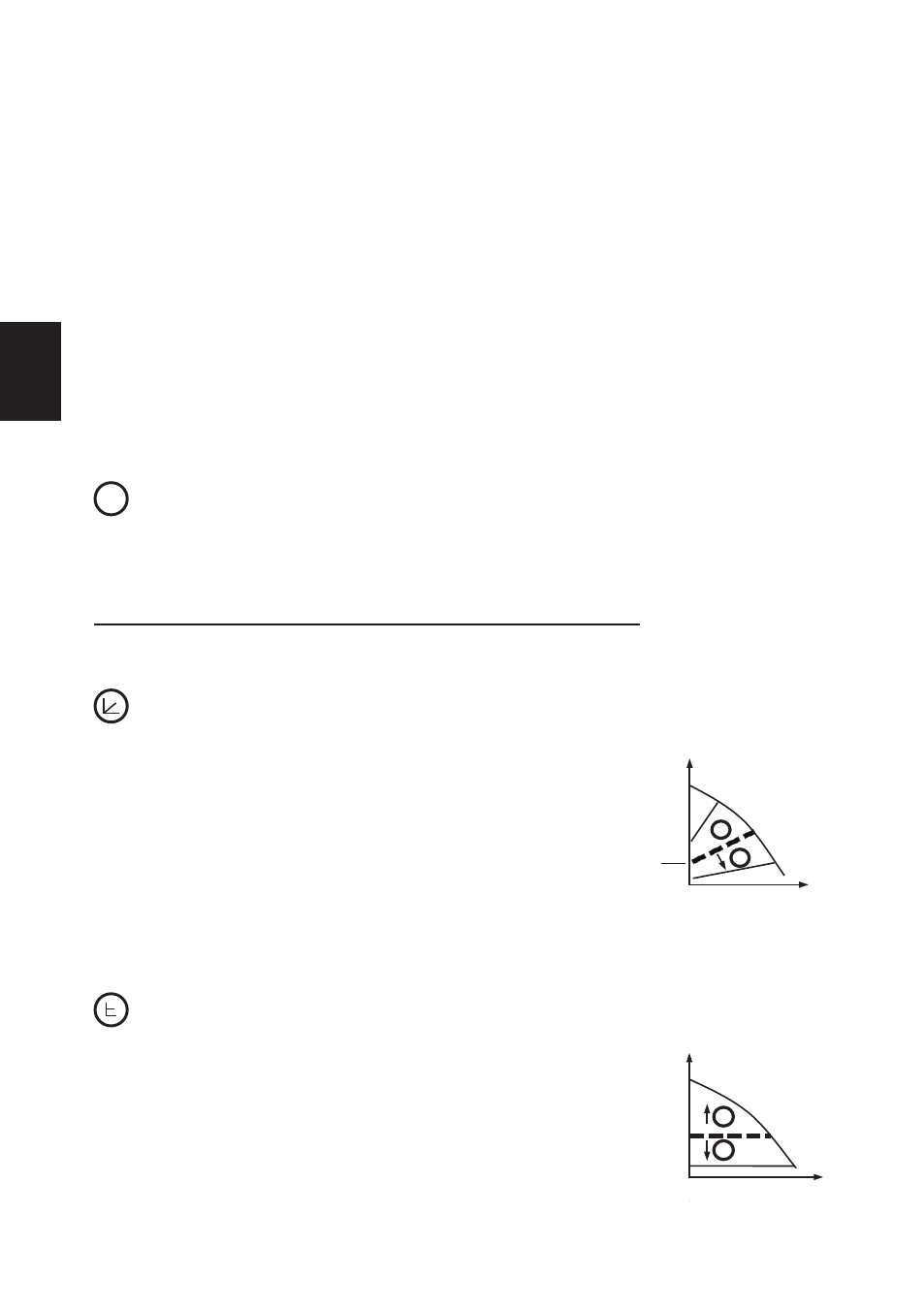

Proportionaler Druck (Bild 5.3a)
In dieser Betriebsart wird der Differenzdruck in Abhängigkeit vom
Förderstrom geregelt. Der Druck entspricht dem eingestelltem Druck
(H set ) bei maximaler Kraft, bei 0 Durchfluss entspricht dieser 50%
des eingestellten Druckes. Dazwischen verändert sich der Druck
linear in Abhängigkeit zum Durchfluss.
Bei regulierbarer Betriebsart wird nur der Druck (H set ) eingestellt,
alle anderen Parameter können nur kontrolliert werden.
Konstanter Druck (Bild 5.3b)
Die Pumpe behält den eingestellten Druck bei (H se t) von 0 bis zur
maximalen Stärke, danach beginnt der Druck zu fallen.
Bei konstantem Druck kann nur der Druck, den die Pumpe halten
soll, eingestellt werden.
Die anderen Parameter können nur kontrolliert werden.
Konstante Umdrehungen (Bild 5.3c)
Die Pumpe arbeitet unter den eingestellten Umdrehungen
(RPM set ).
In dieser Betriebsart können nur die Umdrehungen eingestellt
werden, die anderen Parameter können nur kontrolliert werden.
Nachtabsenkung
Im Betriebszustand Nachtabsenkung (Anzeige am Bedienfeld leuchtet) wechselt die Pumpe
automatisch, abhängig von der Medientemperatur, zwischen der eingestellten Betriebsart und der
Nachtabsenkung.
Bei einem Temperaturabfall des Mediums von 15-20°C (innerhalb ca. 2 Stunden), beginnt die Anzeige
Nachtabsenkung zu blinken und die Pumpe wechselt auf Nachtbetrieb. Bei Temperaturanstieg des
Mediums leuchtet die Anzeige und die Pumpe wechselt in die zuvor gewählte Betriebsart zurück.
Die Nachtabsenkung arbeitet nur in Verbindung mit einer der oben aufgeführten Betriebsarten.
5.6. Rücksetzen der Pumpe auf Werkseinstellung
Zum Rücksetzen der Pumpe auf die Werkseinstellung halten Sie alle Tasten gleichzeitig 5 Sekunden gedrückt.
Die Pumpe wechselt in den Automodus, alle vorherigen Sollwerteinstellungen sind gelöscht.
-
