3. 發熱元件發熱芯引線用耐熱尼龍管護套保護，引線無正負極性區分，焊接時扭彎引線或正
三角形，以防止短路。
1
更換發熱元件後，請進行以下事項︰
. 測量烙鐵插頭第3腳和第1腳之間，第3腳和第2腳之間，第1和第2腳之間電阻值。如果不是∞，
則可能是發熱元件或傳感器，接地外殼之間有接觸，必須排除。 否則這將會損壞印刷電路
板。
2. 測量各線間電阻值是否符合， 確定引線未被扭曲，而接地彈簧也連接妥當。

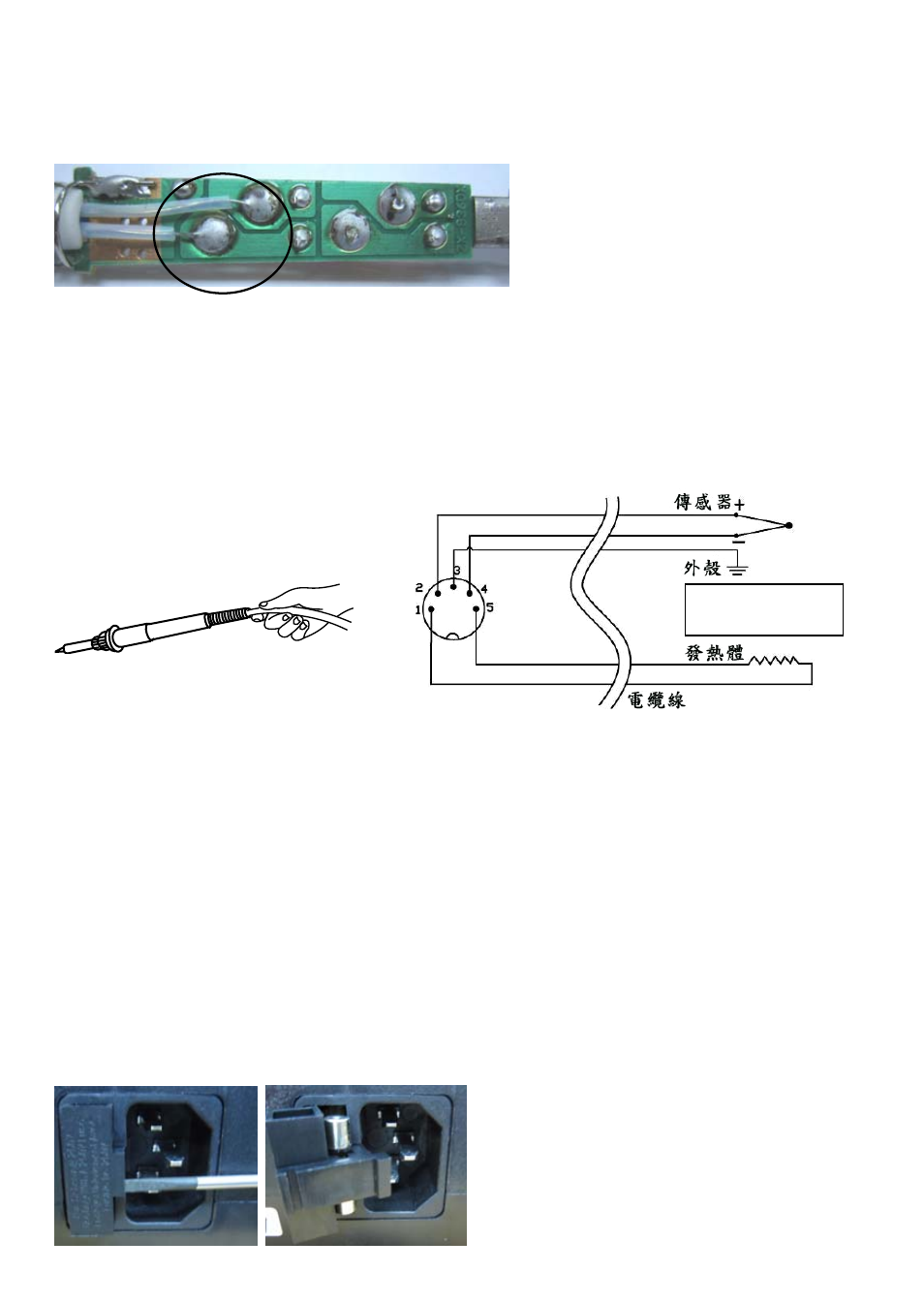

烙鐵電線破損
測試烙鐵電線破損方法：
在
插頭
發熱元件
引線示意圖
測試烙鐵插頭腳和終端板電線之間的電阻值。
腳1-紅色 腳2-藍色 腳3黃色 腳4-白色 腳5-紅色，電阻值應<2歐姆，若大過2歐姆或∞，應更換
烙鐵。
注意︰
實際接線方式以線路圖為準，變更引線外皮顏色時，恕不另告知。
更換保險絲:
當有誤用的狀況而造成保險絲燒斷時，可以自行更換新的保險絲，以一字起子拆下電源座下方
保險絲座後，裝上新的保險絲再裝回保險絲座即可。
18
