測量方法︰
注意:當烙鐵回復到室溫時測量
1. 發熱元件電阻值(兩條紅線之間的阻值): 11Ω-16Ω
2. 傳感器電阻值(白線及藍線間的阻值): 0.5Ω-1.5Ω
如果電阻值反常，更換發熱元件。
3.
檢測傳感器正負極的方法：
(1) 傳感器材料為正極-鎳鉻，負極-鎳矽，所以負極有較強的導磁性，用磁鐵吸試，可吸附的是
負極，正極不吸。
(2) 將發熱元件熱端放入熱水或火中產生熱源，再以萬用表的 mV 檔量測傳感器的兩端電位，如
果顯示正的 mV,紅表筆端量測的是正極
替換發熱元件
1.

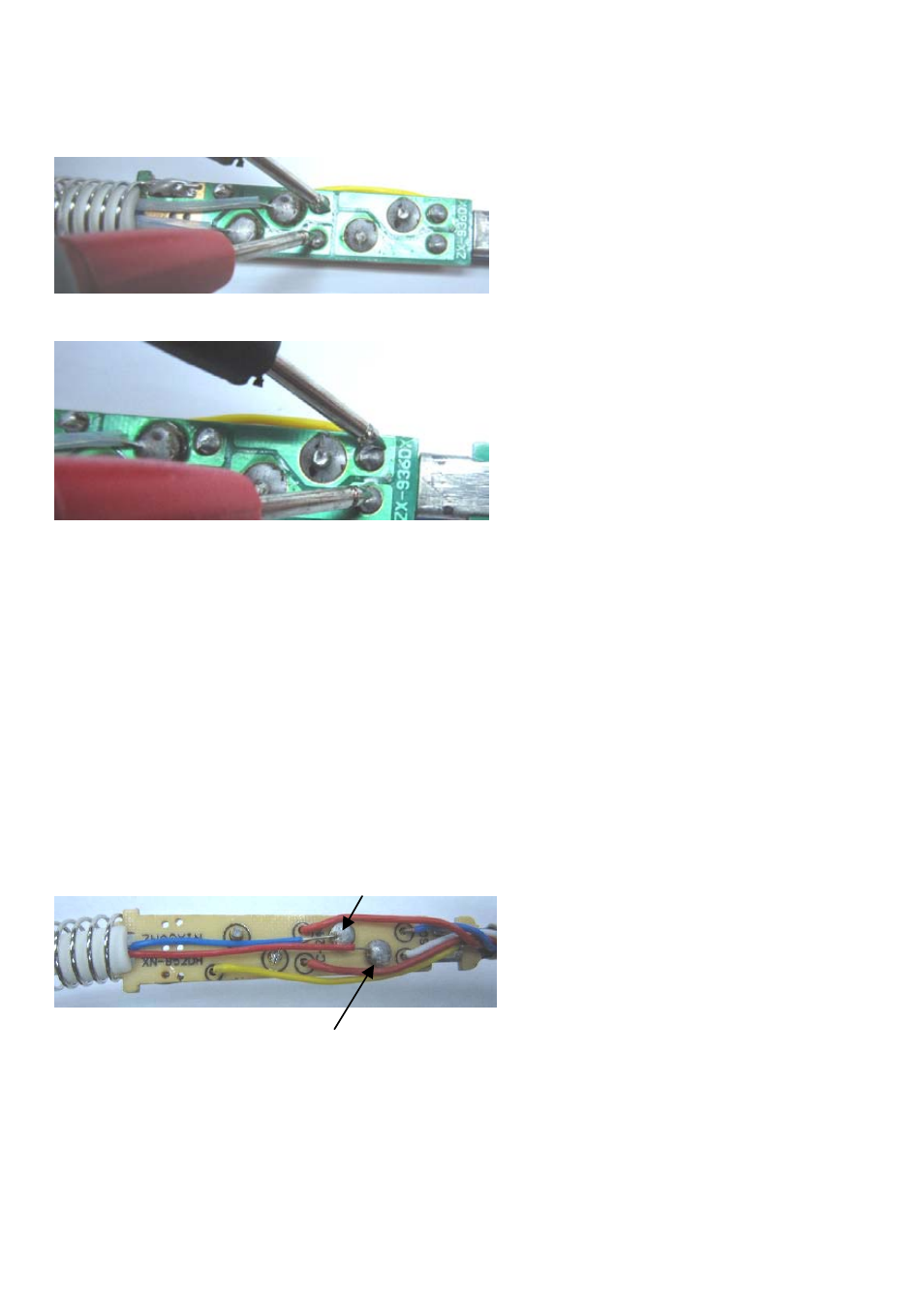

將不良的發熱元件進行解焊拆除。
2. 替換新的發熱元件，點焊於PCB上。
發熱元件的傳感器正極藍線焊接到PC板上連接到電線藍色引線
發熱元件的傳感器負極紅線焊接PC板上連接到電線白色引線
注意︰發熱元件的傳感器有正負之分，接線錯誤可能導致其他元件的損壞。
