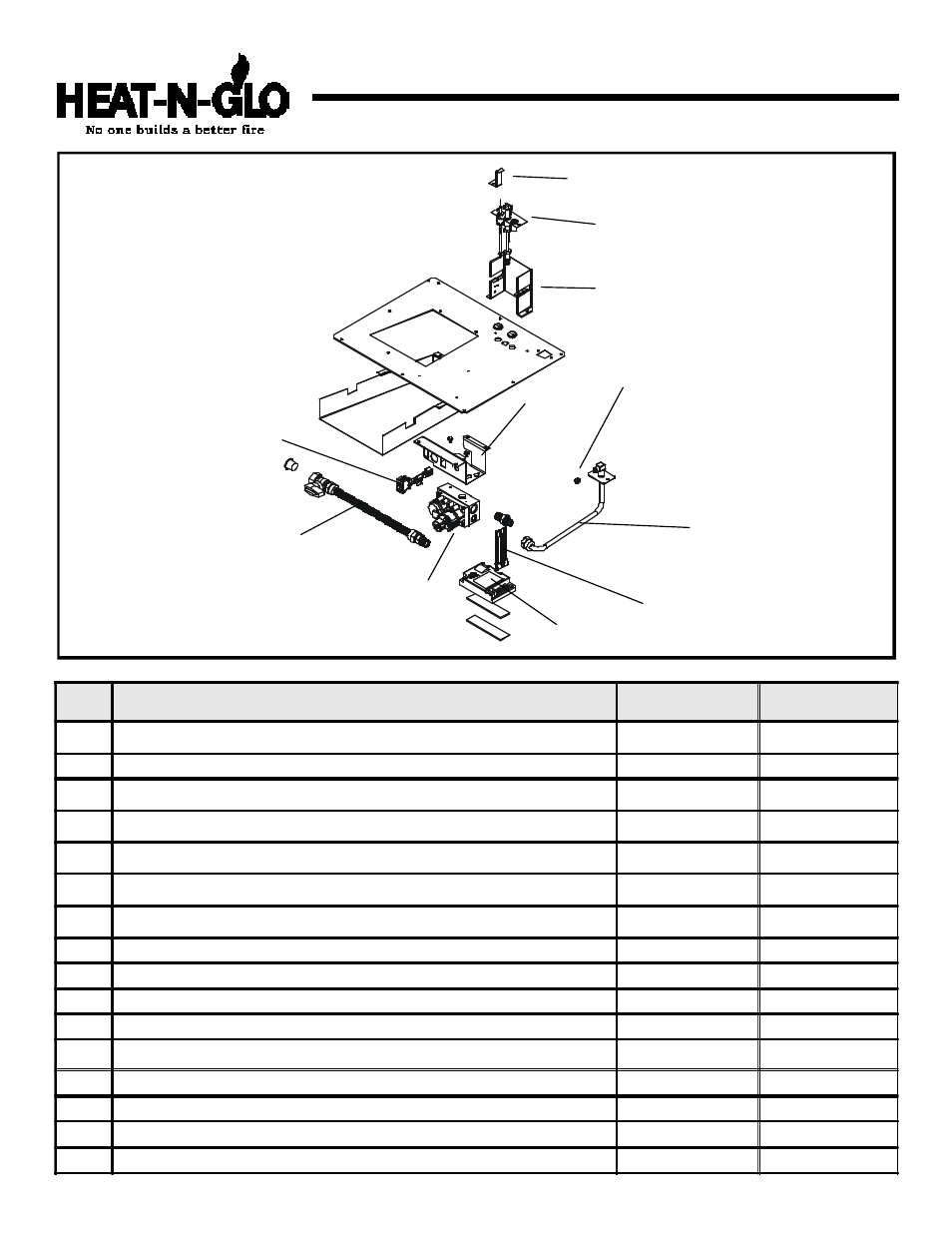

(NG, LP) Exploded Parts Diagram
(GN, PL) Vue éclatée des pièces
Service Parts
Beginning Manufacturing Date: 9-01_
Ending Manufacturing Date: ______
ITEM /
PIÈCE
DESCRIPTION
SERIAL #
/ N° DE SÉRIE
PART NUMBER
/ N° DE PIÈCE
1 Pilot Bracket / Parenthèse Pilote 530-164
2 ON/OFF Rocker Switch / Interrupteur à bascule MARCHE/ARRÊT 060-521A
3 Orifice NG (#32C) / Orifice GN (#32C) 582-832
3 Orifice LP (#50C) / Orifice PL (#50C) 582-850
4 Pilot Assembly NG / Module de veilleuse GN
PRE 002324001
POST 002324001 385-510A
4021-025
4 Pilot Assembly LP / Module de veilleuse PL
PRE 002324001
POST 002324001 385-511A
4021-026
5 Valve Bracket / Parenthèse de Valve
PRE 002324001
POST 002324001
385-169
2025-101
6 Ground Strap / Courroie de Raison(Terre) 2025-512
7 Flex Ball Valve Assembly / Fléchir l'Assemblée de Soupape de Balle 302-320A
8 Valve NG / Valve GN 750-500
8 Valve LP / Valve PL 750-501
9 Flexible Gas Connector / Tuyau à gaz flexible
PRE 002324001
POST 002324001
477-301A
383-302A
10 Module / Module 593-592
11 Wire Assembly / Module de fil 593-590A
Battery Pack / Paquet de Batterie(Pile) 593-594A
3 Volt Transformer / 3 Transformateur de Volt 593-593A
Intermittent Pilot Ignition
Valve Assembly
8000TVD-IPI
