Heat & Glo Fireplace 8000TVD - Manual (Page 6)

6

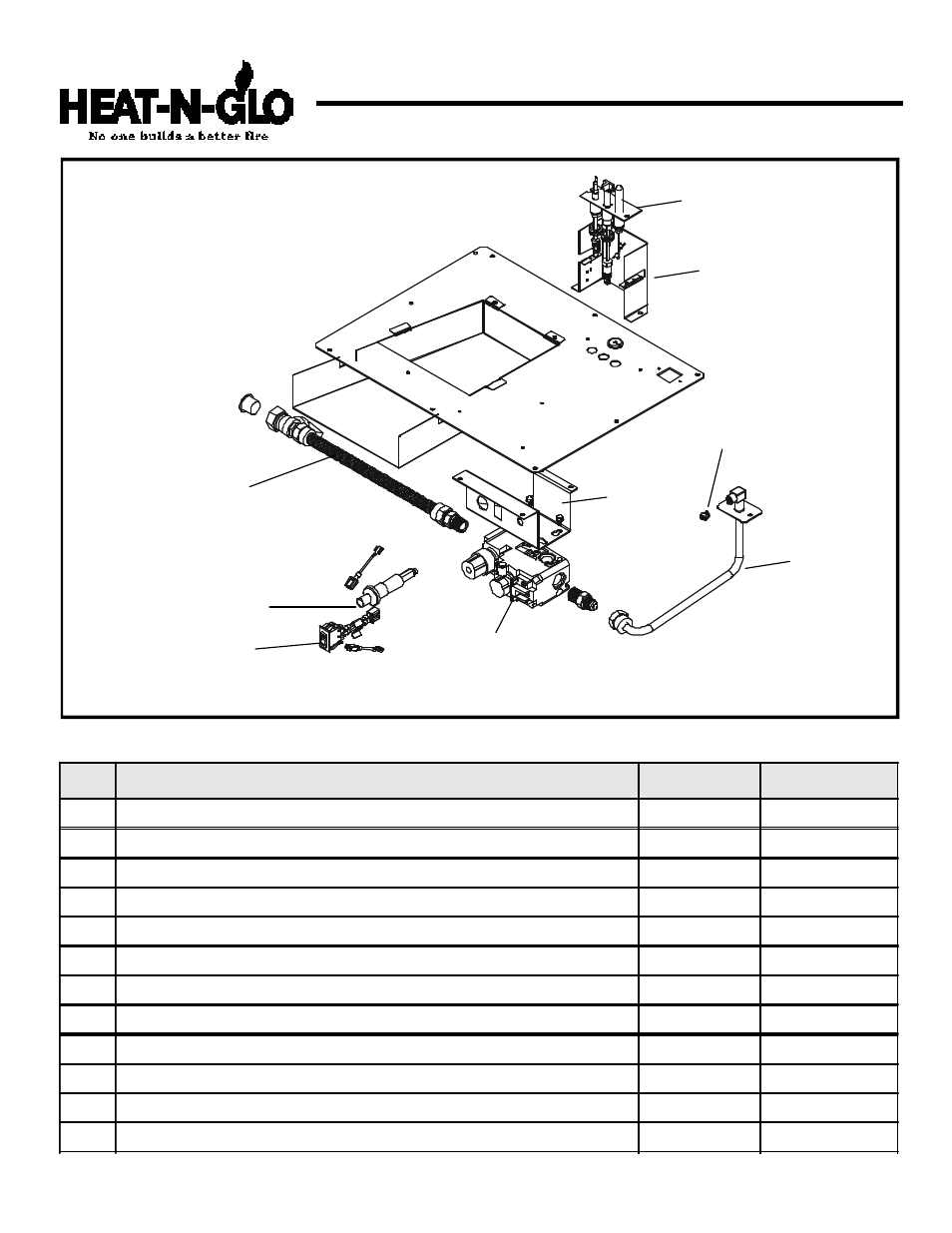

(NG, LP) Exploded Parts Diagram
(GN, PL) Vue éclatée des pièces
Service Parts
Beginning Manufacturing Date: 9-97
Ending Manufacturing Date: ______
ITEM /
PIÈCE
DESCRIPTION
SERIAL #
/ N° DE SÉRIE
PART NUMBER
/ N° DE PIÈCE
1 Pilot Bracket / Parenthèse Pilote 530-164
2 ON/OFF Rocker Switch / Interrupteur à bascule MARCHE/ARRÊT 060-521A
3 Piezo Ignitor / Allumeur piézo 291-513
4 Pilot Assembly NG / Module de veilleuse GN 485-510A
4 Pilot Assembly LP / Module de veilleuse PL 485-511A
5 Valve Bracket / Parenthèse de Valve 550-169
6 Orifice NG (#32C) / Assemblée d'Orifice GN (#32C) 582-832
6 Orifice LP (#50C) / Assemblée d'Orifice PL (#50C) 582-850
7 Flex Ball Valve Assembly / Fléchir l'Assemblée de Soupape de Balle 302-320A
8 Valve NG / Valve GN 060-522
8 Valve LP / Valve PL 060-523
9 Flexible Gas Connector / Tuyau à gaz flexible 383-302A
Standing Pilot Ignition
Valve Assembly
8000TVD
9
7
3
2
8
6
5
1
4
