187

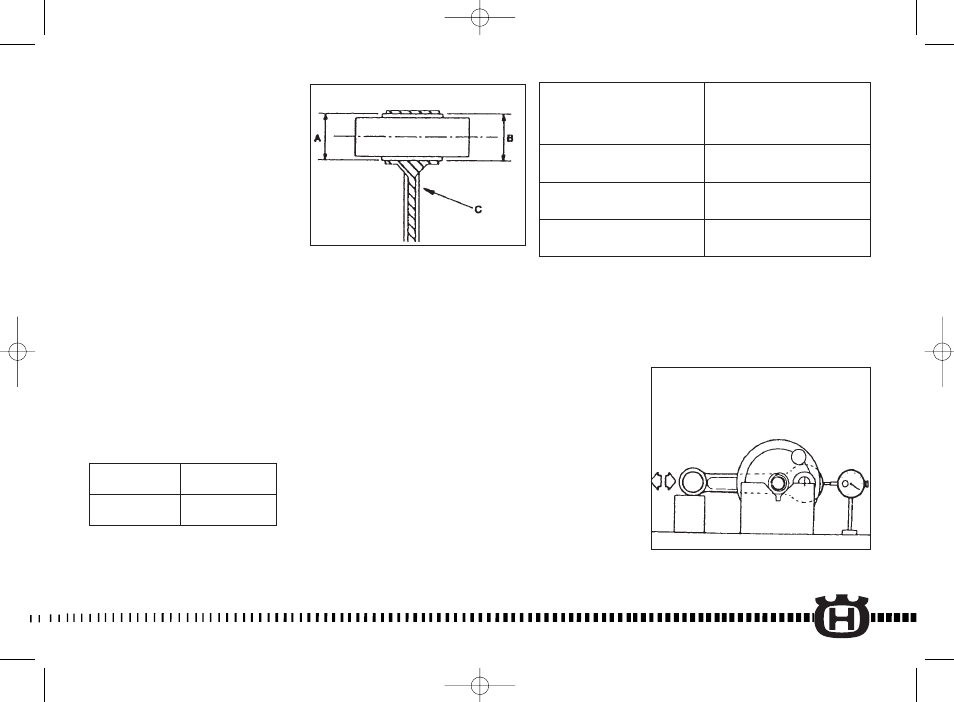

ACOPLAMIENTO EJE DE
PISTON - PISTON - PIE DE
BIELA
La tabla que se da a continuación
lista los acoplamientos posibles
que permiten obtener el perfecto
juego radial de 0,002÷0,010 mm.
C: color de selección biela.
En etcaso que, encuentre unjuego
radial superior al limite admitido
de 0,015 mm y no resultara más
visible la senalización del color en
el vástago de la biela, registre el
diámetro "A" del piede biela y,
sobre la base de este dato, monte
la jaula adecuada.
NOTA
Cuando pida la jaula de agujas,
especifique la selección.
STANDARD
LIMITE MAX.
DE DESGASTE
0,020÷0,028mm
(0.000787÷0.001102 in.)
0,050 mm
(0.0019 in.)
JUEGO RADIAL DE LA
CABEZA DE LA BIELA
Colore di selezione foro «A»
Con. rod. «A» hole small end selection colour
Coluleur choisie trou «A» pied de bielle
Farbe d. «A» d. Pleuel Pleuelkopfs
Color de selcción »A» pie de biela
mm (in.)
-1 ч -3
0 ч -2; -1 ч -3
0 ч -2
Bianco - White - Blanc - Weiss - Blanco
18,998ч19,000
(0.7479ч0.7480)
Nero - Black - Noir - Schwarz - Negro
19,000ч19,002
(0.7480ч0.7481)
Rosso - Red - Rouge - Rot - Rojo
19,002ч19,004
(0.7481ч0.7482)
Selezione gabbia a rullini «B»
Roller bearing cage «B» to be selected
Sélection cartouche à aiguilles «B»
Auswahl Rollenkäfig «B»
Selección jaula de agujas «B»
mm (in.)
