Característica D
ual
B
rite
®
Con el control D
ual
B
rite
® en la posición
arriba, la lámpara se encenderá a un
nivel bajo de luminosidad del crepús-
culo al amanecer. Si un movimiento es
detectado en la fase Normal, la luz se
encenderá con luminosidad total.
* Cuando cambie a fases normales, es-
pere más o menos 1
1 /
2
minutos para
que los circuitos se calibren.
Mueva el interruptor de
tiempo (ON-TIME) a 1, 5 ó
20 minutos
resumen de las modalidades del
interruptor
Apague el interruptor por
un segundo y préndalo
de nuevo*
PRUEBA
AUTOM.
MODO
MANUAL
* Si se confunde mientras cambia de fases, apague
la electricidad por un minuto y préndala de nuevo.
Después del tiempo de calibración el control estará
en fase NORMAL.
DUSK
TO
DAWN
(DIM)
NORMAL
INSTaLaCIÓN
Para facilitar la instalación, seleccione para reempla-
zar un artefacto de luz que ya exista en la pared con
su interruptor de pared.
Para un mejor desempeño, coloque el artefacto entre
6 y 8 pies (2,4m) por encima del suelo
Nota: Si se instala el aparato a más de 8 pies (2,4 m)
de alto se reducirá la distancia de cobertura.

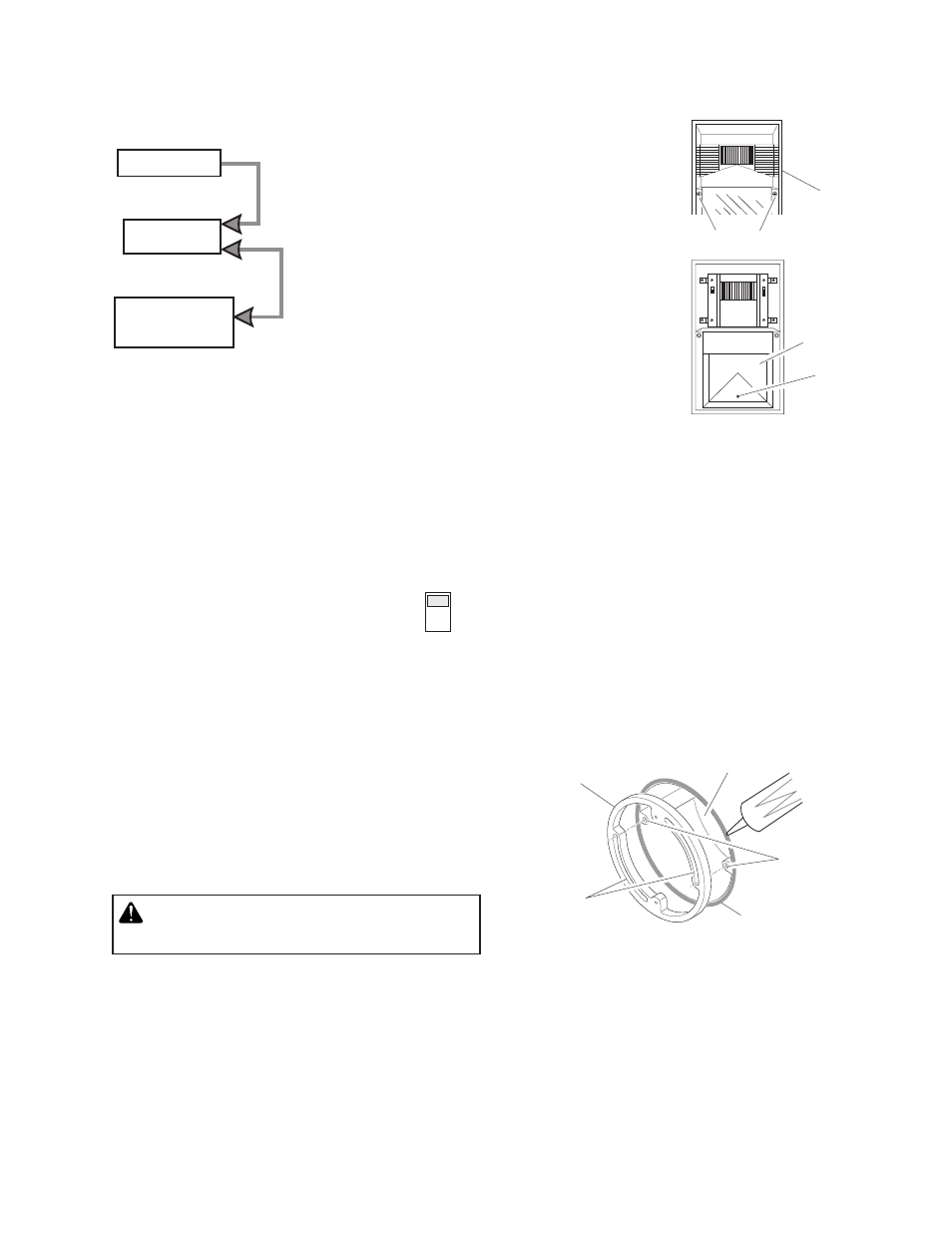

1. Retire el artefacto de luz existente.
2. Retire los dos torni-
llos de la tapa y reti-
re la tapa.
Tornillos
3. Retire el tornillo del
reflector y retire el
reflector.
Tornillo
Tapa
Reflector
4. Monte el soporte adaptador. Nota: El soporte
adaptador es universal. Gire o voltee el soporte
como sea necesario para alinearlo con los aguje-
ros de la caja de empalme.
SI LOS aGuJErOS DE MONTaJE DE La CaJa DE
EMPaLME SON HOrIZONTaLES:
a. Alinee las ranuras del soporte con los agujeros
de montaje de la caja de empalme.
b. Ponga calafateo de silicona alrededor de la
caja de empalme o en el soporte adaptador.
c. Presione el soporte adaptador contra la caja
de empalme. Verifique que los agujeros de
montaje de la caja de empalme estén alinea-
dos con las ranuras. Espere 5 minutos. Vaya al
paso 5.
Calafateo
Caja de empalme
Adaptador
de montaje
Ranuras de
montaje del
soporte
Agujeros
de montaje
horizontales
aDvErTENCIa: Desconecte la energía en el
disyuntor.
