65

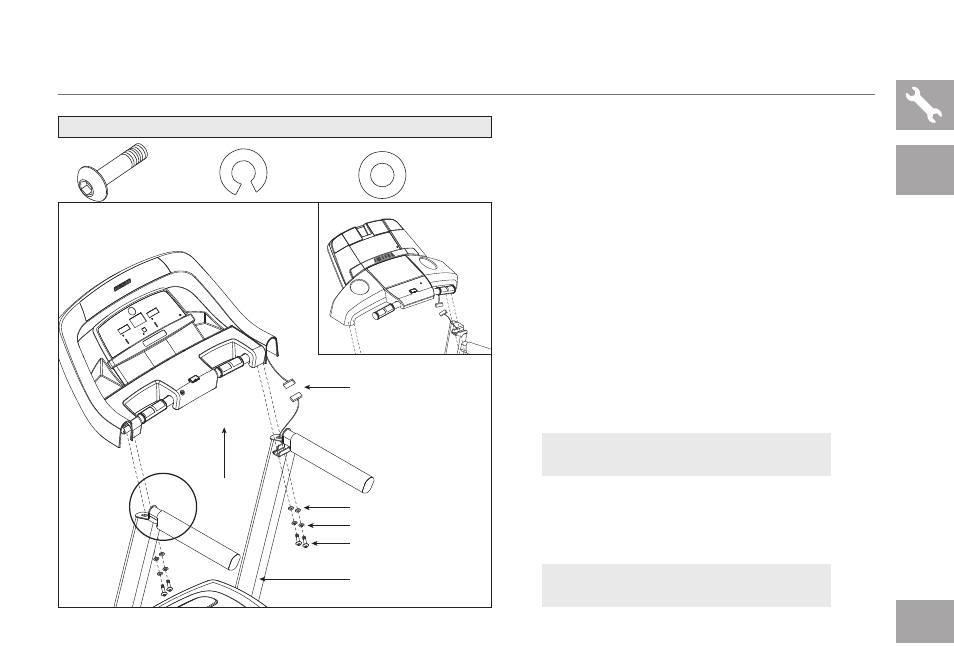

PASo 3 DE ENSAMBLAJE
ARANDELA
ELÁSTICA (B)
15 mm
Cantidad: 4 ARANDELA
PLANA (C)
15 mm
Cantidad: 4 PERNO (D)
45 mm
Cantidad: 4
CONTENIDO DE LA BoLSA DE TorniLLErÍA 3:
PERNOS (D)
POSTE DE LA CONSOLA
CABLES DE LA CONSOLA
CONSOLA
ENSAMBLE
PRIMERO
EL LADO
IZQUIERDO
ARANDELAS ELÁSTICAS (B)
ARANDELAS PLANAS (C)
A Con el pie suelte el mecanismo de
bloqueo de la plataforma para bajarla.
B Abra la bolsa de tornillería 3.
C Coloque con cuidado la consola sobre
los postes de la consola. Fije primero
el lado izquierdo con 2 pernos
(d), 2 arandelas elásticas (b) y 2
arandelas planas (c).
D Conecte los cables de la consola,
metiendo con cuidado los cables dentro de los
postes para evitar que se dañen.
E Fije el lado derecho de la consola con
2 pernos (d), 2 arandelas elásticas
(b) y 2 arandelas planas (c).
NOTA: Tenga cuidado de no pellizcar algún
cable al ensamblar los postes.
¡FIN DEL ENSAMBLAJE!
ConSoLA PArA
MoDELoS CT7.1,
T102 Y T103
ConSoLA PArA MoDELoS GS950T Y T101
ToDoS
LoS
MoDELoS
