Tine shield, Repair parts – Husqvarna 600CRT User Manual
Page 24

24
18
872040410
Bolt, Carriage 1/4-20 x 1-1/4 Gr. 5
19
532102701
Grip
20
873220600
Nut, Hex 3/8-16
21
532102156
Stake, Depth
22
874930632
Bolt, Hex 3/8-16 x 2
23
532004440
Hinge
24
872140404
Bolt, Carriage 1/4-20 x 1/2 Gr. 5
25
532124717
Cap, Vinyl
26
532109227
Pad, Idler
27
532125016
Shield, Leveling
28
532120588
Pin, Hinge
29
532142293
Shield, Side
30
873970500
Locknut, Flange 5/16-18
KEY
PART
DESCRIPTION
NO.
NO.
KEY
PART
DESCRIPTION
NO.
NO.
1
898000129
Nut, Flange 5/16-18
2
532162952
Shield, Side, Outer L. H.
3
532008393
Pin, Stake, Depth
4
812000036
Ring, Klip
5
872140506
Bolt, Carriage 5/16-18 x 3/4 Gr. 5
6
532008394
Spring
7
532008392
Bracket, Latch
8
532109230
Spring, Depth Stake
9
532142292
Shield, Tine
10
872140508
Bolt, Carriage 5/16-18 UNC x 1
11
873220500
Nut, Hex 5/16-18
12
810040500
Washer, Lock 5/16
13
872110510
Bolt, Carriage 5/16-18 x 1-1/4
14
532124311
Bracket, Shield Tine
15
532162953
Shield, Side, Outer R.H.
16
873510400
Nut, Keps Hex 1/4-20
NOTE: All component dimensions given in U.S. inches.
1 inch = 25.4 mm

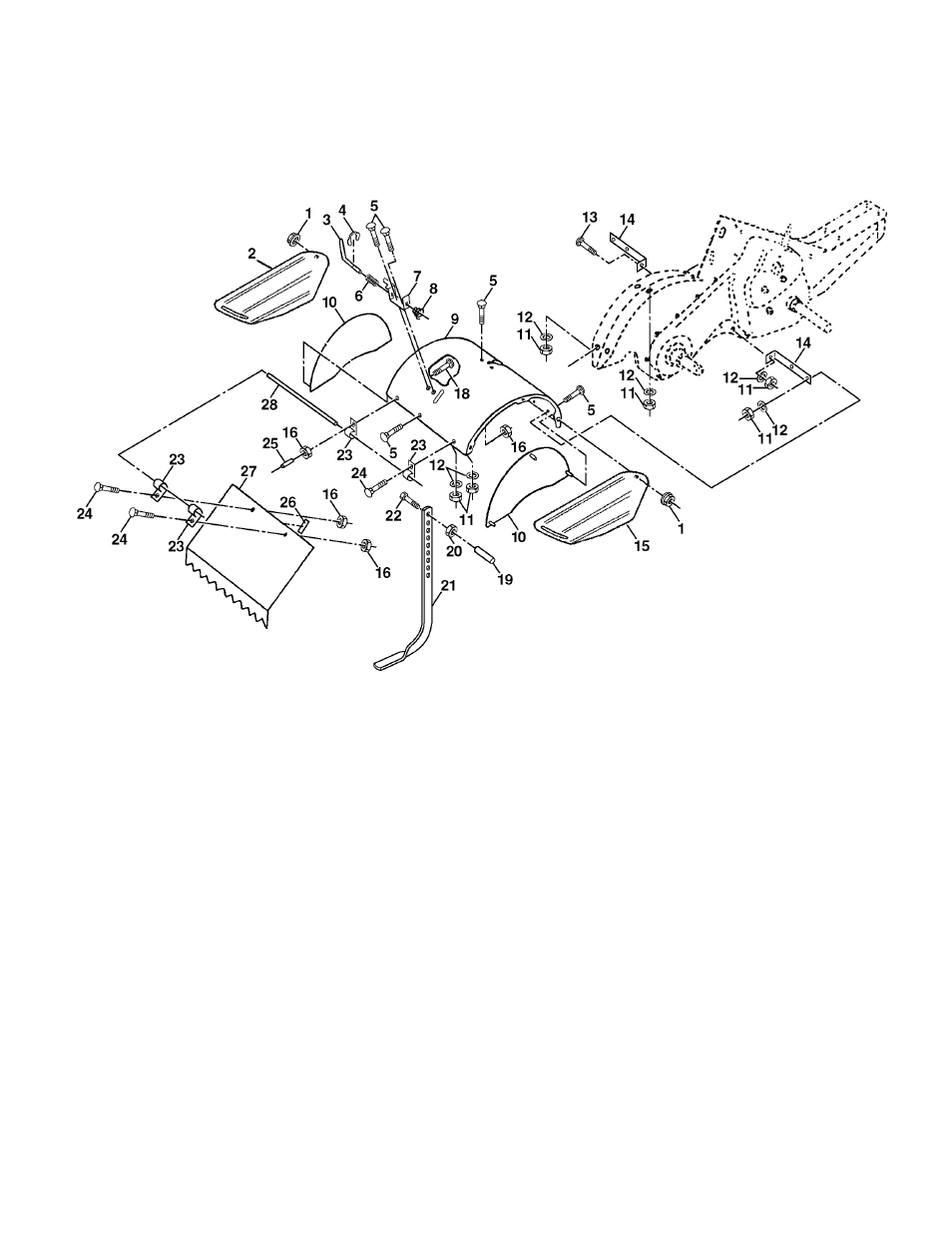

REPAIR PARTS
TILLER - - MODEL NUMBER 600CRT (954140070A)
TINE SHIELD
