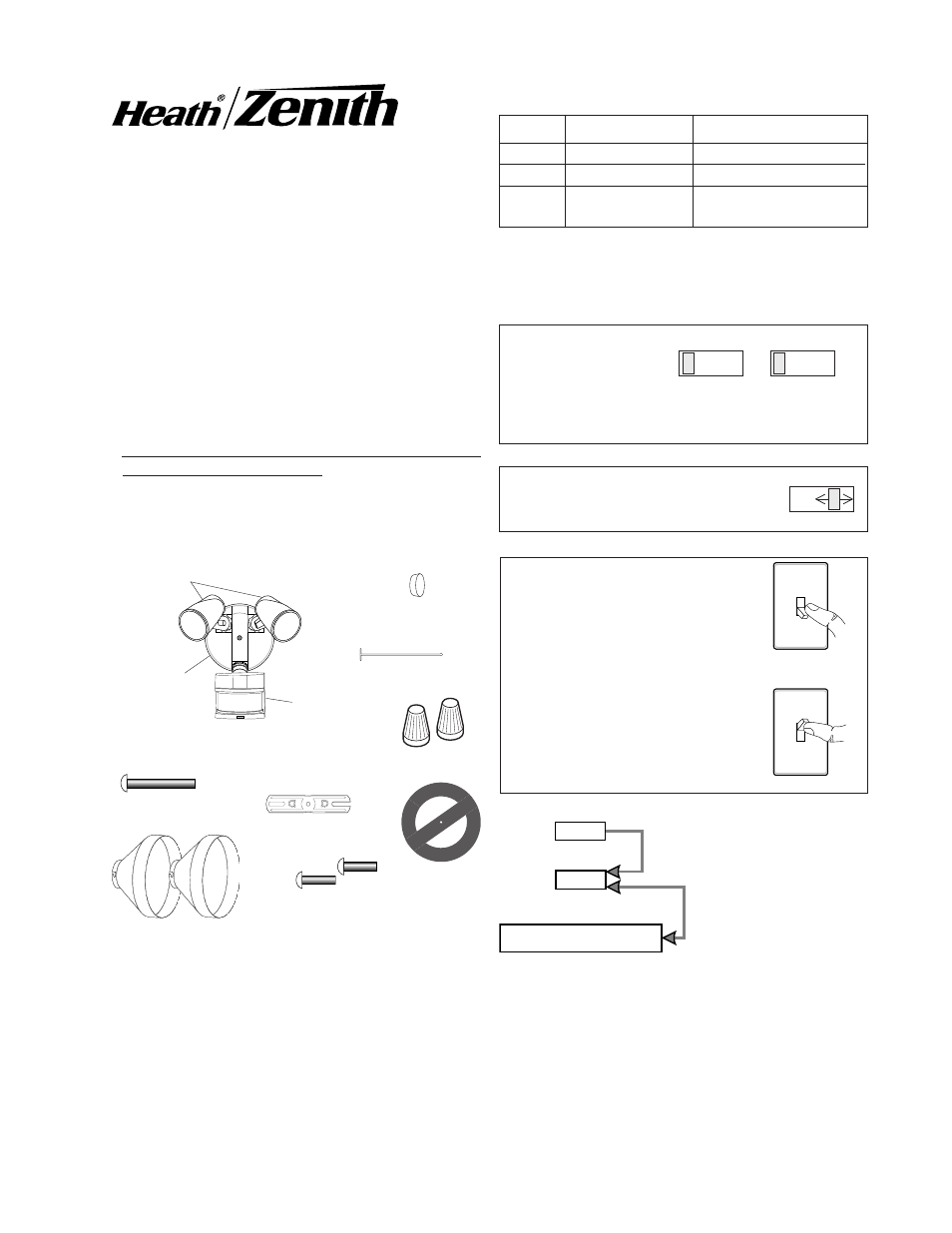

11 598-1269-00 © 2006 DESA Specialty Products MC 598-1269-00 F
FONCTIONNEMENT
* Revient au mode automatique au lever du soleil.
PRIORITÉ MANUELLE
AUTOMATIQUE
Amener l’interrupteur de temps en
circuit (ON-TIME) à la position cor-
respondant à 1, 5 ou 20 minutes.
Le mode manuel ne fonctionne
que la nuit parce que la lumière
du jour remet le capteur en
mode AUTO.
Mettre l’interrupteur hors circuit
pendant une seconde, plus en
circuit pour alterner entre les
modes AUTO et MANUEL.
Le mode manuel ne fonctionne
qu’avec l’interrupteur ON-TIME,
aux positions 1, 5 ou 20.
Placer l’interrupteur ON-
TIME à 1, 5 ou 20 minutes
Résumé du mode de commutation
Mettre l’interrupteur
hors circuit pendant
une seconde, puis le
remettre en circuit*
PRIORITÉ MANUELLE
AUTO
TEST
Exigences
• La commande d’éclairage requiert une source
d’alimentation 120V c.a. commandée par un inter-
rupteur mural.
• Certains codes de bâtiment locaux peuvent ex-
iger que l’installation soit faite par un électricien
qualifié.
• Ce produit est conçu pour être utilisé avec une boîte
de jonction portant une indication d'utilisation possible
en milieu humide.
Commande d’éclairage
Détecteur
Plaque
de
garde
Douilles de lampe
Caractéristiques
• Allume l’éclairage lorsqu’un mouvement est détecté.
• Éteint automatiquement l’éclairage.
• La technologie d’allumage progressif (SoftStart)
augmente graduellement l’intensité de l’éclairage au
moment de l’allumage, pour ensuite la réduire aussi
graduellement lors de la fermeture.
• Minuterie de D
ual
B
rite MD .
• Photocellule qui maintient l’éclairage éteint pendant
la période de lumière du jour.
• La DEL indique qu’un mouvement a été détecté (jour
ou nuit).
* Si vous ne savez plus dans quel mode se trouve l’appareil,
couper l’alimentation pendant une minute puis la rétablir.
Après le temps d’étalonnage, la commande reviendra au
mode AUTO.
Note: Après mise en circuit, attendre enfiron
1 1 /
2
minute pour que l’étalonnage du circuit soit
complété.
Crochet en plastique
Bouchon de
Caoutchouc
Garniture
de joint
6 vis incluses
(3 formats)
Bride de montage
Vis de montage
2 enveloppes*
2 serre-fils
Cet emballage comprend:
Modèle SL-5326
Commande d’éclairage
D
ual
B
rite
MD à détecteur
de mouvement
TEST 1 5 20
ON-TIME
Off 3 6 Dusk to
Dawn
D
ual
B
rite
MD Placer l'interrupteur
de temps en dircuit
(ON-TIME) à la base
du capteur à TEST
et l'interrupteur D
ual
-
B
rite MD à OFF.
ESSAI
ON-TIME
TEST 1 5 20
Minuterie D
ual
B
rite
MD
La lumière s'allume à mi-intensité pour le temps choisi
après le crépuscule (Off (hors circuit)) 3h, 6h, jusqu'à
l'aurore). Si un mouvement est détecté, la lumière s'allume
à pleine intensité pour le temps (ON-TIME) choisi (1, 5 ou
20 minutes), puis revient en mode faible intensité.
Mode: Temps en circuit: En fonction: Jour Nuit
Essal
5 secondes x x
Auto 1, 5 ou 20 min. x
Manuel au choix, x
amanecer*
hors circuit pendant
1 seconde, puis ...
... à nouveau en circuit
