FRANÇAIS

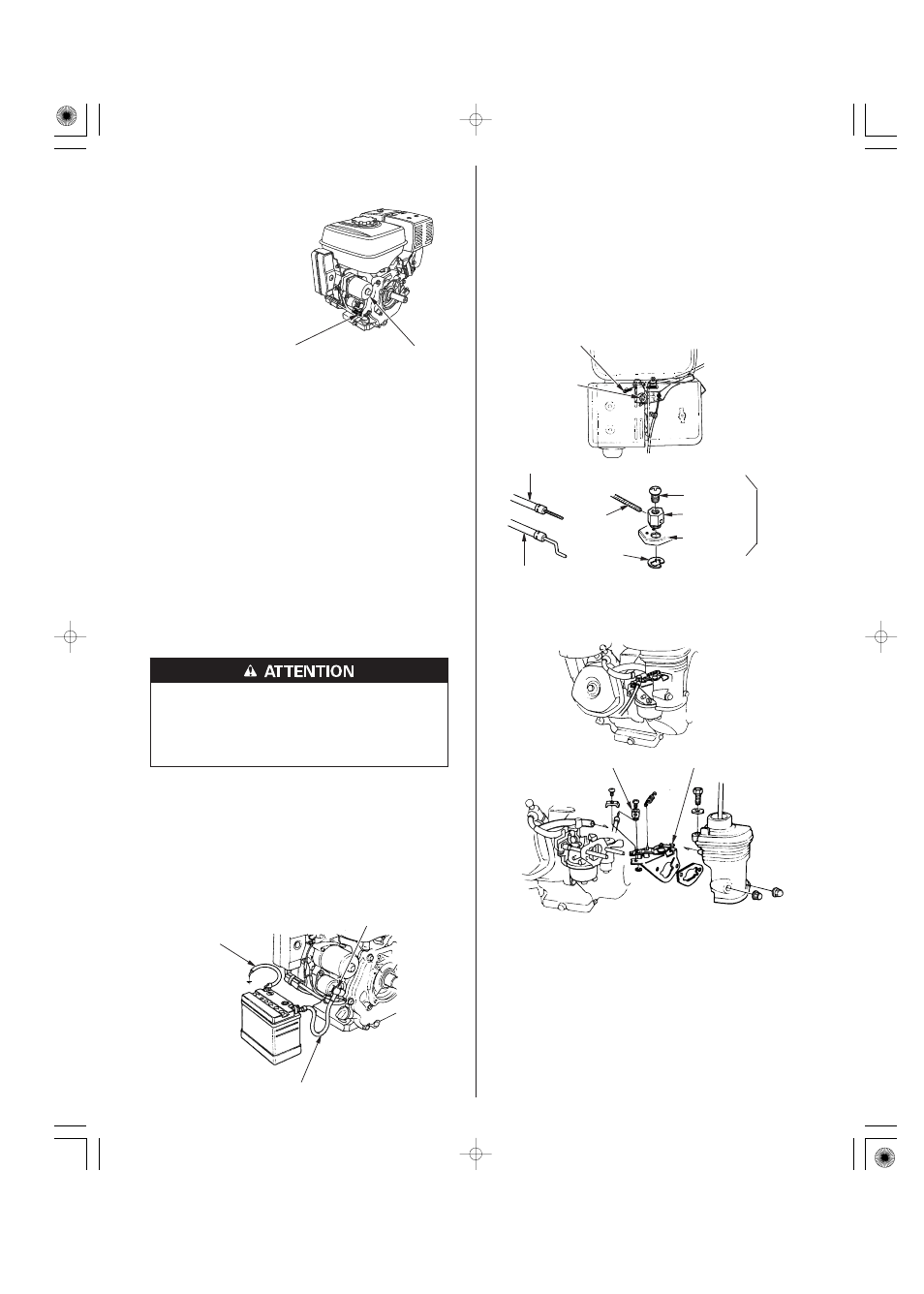

Tringlerie de commande à distance
Raccordements de la batterie pour le démarreur électrique (types
applicables)
Modifications du carburateur pour une utilisation à haute altitude
Emplacement des numéros de série
INFORMATIONS TECHNIQUES
INFORMATIONS TECHNIQUES ET DU
CONSOMMATEUR
LEVIER DE STARTER PORTE-FIL
Montage à âme de
câble massive
FIL PORTE-FIL EN OPTION
Montage à âme de
câble flexible
RESSORT DE RAPPEL
TRINGLERIE DE COMMANDE A DISTANCE
SOLENOIDE DE DEMARREUR
DEMARREUR ELECTRIQUE
(types applicables) EMPLACEMENT DU NUMERO DE
SERIE ET DU TYPE DU MOTEUR
ECROU DE FRICTION
DU LEVIER DE
COMMANDE DES GAZ
CIRCLIP DE 5 mm
LEVIER DES GAZ
TRINGLERIE DE STARTER A COMMANDE A DISTANCE
VIS DE 4 mm
CABLE NEGATIF ( ) DE BATTERIE
CABLE POSITIF ( ) DE BATTERIE
16
Les leviers des gaz et de starter comportent des orifices pour la fixation
d’un câble en option. Les illustrations suivantes présentent des exemples
d’installation d’un câble métallique massif et d’un câble métallique tressé
flexible. Si l’on utilise un câble métallique tressé flexible, ajouter un ressort
de rappel comme sur la figure.
Pour commander les gaz à l’aide d’une commande à distance, desserrer
l’écrou de dureté du levier des gaz.
Date d’achat: ______ / ______ / ______
Type de moteur: ___ ___ ___ ___
Numéro de série du moteur: __ __ __ __ __ __ __ __ __ __ __
En haute altitude, le mélange air-carburant standard du carburateur
s’enrichit excessivement. Les performances diminuent alors et la
consommation de carburant augmente. Un mélange très riche encrasse
également la bougie et rend le démarrage difficile. Une utilisation
prolongée à des altitudes différentes de celles pour lesquelles ce moteur a
été certifié peut entraîner une augmentation des émissions polluantes.
Noter le numéro de série du moteur
dans l’espace ci-dessous. Cette
information est nécessaire pour la
commande de pièces et les
demandes de renseignements
techniques ou de garantie.
Enduire les bornes et les extrémités de câble avec de la graisse.
Connecter le câble négatif ( ) de la batterie à la borne négative ( ) de la
batterie comme sur la figure.
Connecter le câble positif ( ) de la batterie à la borne positive ( ) de la
batterie comme sur la figure.
Connecter le câble négatif ( ) de la batterie à un boulon de montage du
moteur, un boulon du châssis ou une autre bonne connexion de masse
du moteur.
Connecter le câble positif ( ) de la batterie à la borne du solénoïde de
démarreur comme sur la figure.
Utiliser une batterie de 12 volts avec une capacité nominale en ampères-
heures d’au moins 18 Ah.
Veiller à ne pas connecter la batterie avec une polarité inversée car cela
court-circuiterait le système de charge de la batterie. Toujours connecter le
câble positif ( ) de la batterie à la borne de la batterie avant de connecter
le câble négatif ( ) de la batterie afin de ne pas risquer de provoquer un
court-circuit en touchant une pièce reliée à la masse avec l’outil lors du
serrage de l’extrémité du câble positif ( ) de la batterie.
Si l’on n’observe pas la procédure correcte, la batterie peut
exploser et blesser grièvement quelqu’un à proximité.
Ne pas approcher d’étincelles, flammes vives et cigarettes
de la batterie.
1.
2.
3.
4.
5.
