42

Română

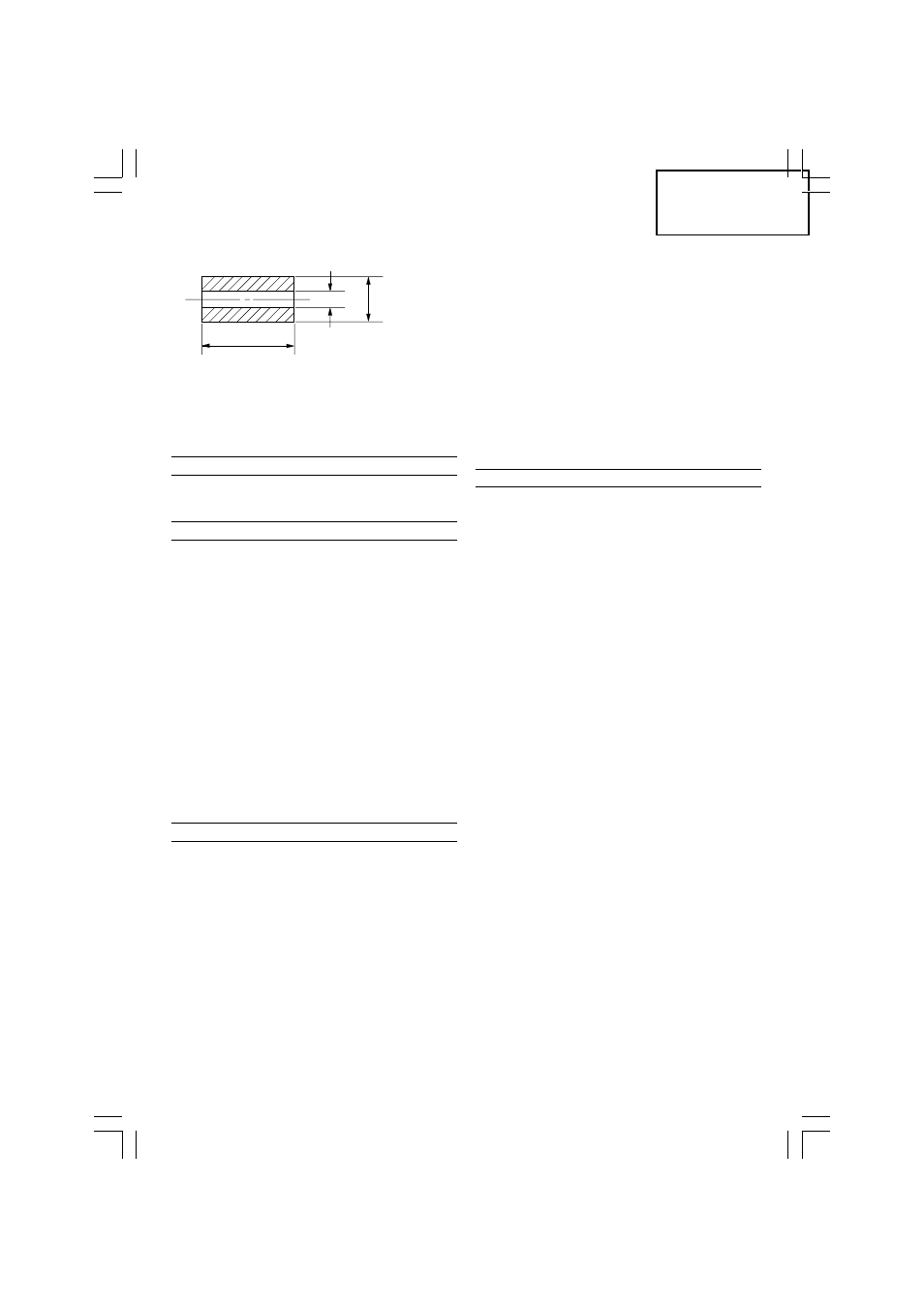

(2) Manșon de mandrină (8

× 6)

(3) Mandrină cu bucșă elastică (8 mm)
(4) Mandrină cu bucșă elastică (1/4")
(5) Ansamblu colector de praf (Fig. 15)
(6) Buton pentru reglare de precizie (Fig. 15)
(7) Piesă de ghidaj dreapta (Fig. 16)
Accesoriile opţionale pot fi schimbate fără preaviz.

APPLICAŢII

⅜ Lucrări de prelucrare a lemnului în special canelare și

șanfrenare.

ÎNAINTE DE PUNEREA ÎN FUNCŢIUNE

1. Sursa de alimentare cu energie electrică

Asiguraţi-vă de faptul că sursa de alimentare cu energie
electrică ce urmează a fi folosită este conformă cu
cerinţele indicate pe plăcuţa indicatoare a produsului.

2. Comutatorul pentru punere în funcţiune

Asiguraţi-vă că aţi poziţionat comutatorul în poziţia
OFF (OPRIT). Dacă ștecherul este conectat la priză iar
comutatorul este în poziţia ON (PORNIT), mașina va
începe să funcţioneze imediat, putându-se produce
vătămări grave.

3. Cablul prelungitor

Atunci când zona de lucru este departe de sursa de
alimentare, folosiţi un cablu prelungitor de o grosime
suficientă și cu parametri corespunzători. Cablul
prelungitor trebuie să fie cât mai scurt posibil.

4. Reglarea unghiului de fixare a mânerului

Unghiul de fixare a mânerului poate fi reglat în trei
etape, conform Fig. 1. Utilizaţi o șurubelniţă cu cap
în cruce pentru a slăbi șurubul mecanic fixat pe mâner,
reglaţi mânerul în poziţia dorită și strângeţi din nou
șurubul mecanic.

MONTAREA ȘI DEMONTAREA CUŢITELOR

AVERTISMENT

Asiguraţi-vă că întrerupătorul se află în poziţia OFF și
scoateţi fișa de alimentare din priză pentru a evita
apariţia unor probleme grave.

1. Montarea cuţitelor
(1) Curăţaţi tija cuţitului și inseraţi-o până la capăt în

mandrina cu bucșă elastică, după care trageţi-o în
afară aproximativ 2 mm.

(2) Odată cuţitul inserat și apăsat bolţul de blocare care

menţine axul armăturii, folosiţi cheia de 23 mm pentru
a strânge mandrina cu bucșă flexibilă în sensul acelor
de ceasornic (vedere de sub rindea). (Fig. 2)

PRECAUŢIE

⅜ După inserarea cuţitului, verificaţi dacă mandrina cu

bucșă elastică este bine strânsă. În caz contrar,
mandrina cu bucșă elastică se poate deteriora.

⅜ După ce aţi strâns mandrina cu bucșă elastică, asiguraţi-

vă că bolţul de blocare nu este inserat în axul armăturii.
În caz contrar, mandrina cu bucșă elastică, bolţul de
blocare și axul armăturii se pot deteriora.

(3) Dacă utilizaţi un cuţit cu diametrul tijei de 8 mm sau

1/4", înlocuiţi mandrina cu bucșă elastică din dotare
cu una corespunzătoare cuţitelor cu diametrul de
8 mm sau 1/4" furnizată ca accesoriu opţional.

2. Demontarea cuţitelor

La demontarea cuţitelor, inversaţi ordinea pașilor urmaţi
la montarea acestora.

PRECAUŢIE

După strângerea mandrinei cu bucșe elastică, asiguraţi-
vă că bolţul de blocare nu este inserat în axul armăturii.
În caz contrar, mandrina cu bucșă elastică, bolţul de
blocare și axul armăturii se pot deteriora.

CUM SE UTILIZEAZĂ RINDEAUA

1. Reglarea adâncimii de tăiere (Fig. 3)
(1) Folosiţi opritorul pentru a regla adâncimea de tăiere.
1 Așezaţi unealta pe suprafaţa plată a lemnului.
2 Rotiţi blocul de oprire astfel încât secţiunea la care

nu este atașat șurubul de reglare a adâncimii de tăiere
de pe blocul de oprire să ajungă sub opritor. Slăbiţi
șurubul fluture care permite opritorului să intre în contact
cu blocul de oprire.

3 Slăbiţi levierul de blocare și apăsaţi corpul uneltei până

când cuţitul atinge suprafaţa plană. În acest moment,
strângeţi levierul de blocare. (Fig. 4)

4 Strângeţi șurubul fluture. Aliniaţi indicatorul de adâncime

la gradaţia "0" a scalei.

5 Slăbiţi șurubul fluture și ridicaţi-l până când indicatorul

se va alinia cu gradaţia care reprezintă adâncimea de
tăiere dorită. Strângeţi șurubul fluture.

6 Slăbiţi levierul de blocare și apăsaţi corpul uneltei până

la blocul de oprire pentru a obţine adâncimea de tăiere
dorită.

(2) Slăbirea celor două piuliţe ale tijei filetate și deplasarea

acestora în jos vă va permite să coborâţi cuţitul spre
poziţia extremă când levierul de blocare este deșurubat,
conform indicaţiilor din Fig. 5 (a). Acest lucru este util
când rindeaua se deplasează pentru a alinia cuţitul la
poziţia de tăiere.
Conform indicaţiilor din Fig. 5 (b), strângeţi atât piuliţa
superioară, cât și piuliţa inferioară pentru a asigura
stabilitatea adâncimii de tăiere.

(3) Dacă nu utilizaţi scala pentru a regla adâncimea de

tăiere, împingeţi în sus opritorul astfel încât acesta să
nu deranjeze.

2. Blocul de oprire (Fig. 6)

Cele 2 șuruburi de reglare a adâncimii de tăiere fixate
pe blocul de oprire pot fi reglate pentru a stabili
simultan 3 adâncimi de tăiere diferite. Utilizaţi o cheie
pentru a strânge piuliţele pentru ca șuruburile de reglare
a adâncimii de tăiere să nu se slăbească.

3. Ghidarea rindelei
AVERTISMENT

Asiguraţi-vă că întrerupătorul se află în poziţia OFF și
debranșaţi fișa de alimentare de la priză pentru a evita
apariţia unor probleme grave.

(1) Ghidaj pentru șablon

Utilizaţi ghidajul pentru șablon când folosiţi un tipar
pentru a produce o cantitate mare de produse cu
formă identică.

20 mm

6 mm

8 mm
