33

Čeština

(2) Upínací pouzdro (8

× 6)

(3) Upínací pouzdro (8 mm)
(4) Upínací pouzdro (1/4”)
(5) Montážní sada lapače prachu (Obr. 15)
(6) Otočný regulátor jemného seřízení (Obr. 15)
(7) Přímé vedení (Obr. 16)
Doplňky podléhají změnám bez předchozího upozornění.

POUŽITÍ

⅜ Dřevoobráběcí práce na obrobcích vystředěných na

drážkování a zkosení.

PŘED POUŽITÍM

1. Zdroj napětí

Ujistěte se, že používaný zdroj napětí splňuje požadavky
specifikované na štítku výrobku.

2. Spínač

Ujistěte se, že spínač je v poloze vypnuto. Pokud je
zástrčka zasunuta v zásuvce elektrického proudu a
spínač je v poloze „ON“, nástroj začne okamž itě
pracovat, a to může způsobit vážný úraz.

3. Prodlužovací kabel

Pokud je pracoviště vzdáleno od zdroje, použijte
prodlužovací kabel o správné tlouš ce a kapacitě. Je
třeba, aby prodlužovací kabel byl co nejkratší.

4. Nastavení úhlu připevnění rukojeti

Jak je ukázáno na obr. 1, úhel připevnění rukojeti může
být nastaven ve třech stupních. Použijte větsí křížový
šroubovák k povolení šroubu s šestihrannou hlavou na
rukojeti, nastavte rukoje do požadované polohy a opět
šroub utáhněte.

INSTALACE A DEMONTÁŽ NÁSTAVCŮ

UPOZORNĚNÍ

Ujistěte, že jste vypnuli přívod proudu a odpojili zástrčku
z elektrické zásuvky, abyste zabránili závažným
nehodám.

1. Instalace nástavců
(1) Vyčistěte a zasuňte stopku nástavce do upínacího

pouzdra tak, aby stopka dosedla na doraz, potom ji
vysuňte zpět přibližně 2 mm.

(2) S vloženým nástavcem a stisknutým pojistným kolíkem

přidržujícím hřídel motoru pevně dotáhněte klíčem
velikosti 23 mm upínací pouzdro ve směru chodu
hodinových ručiček. (z pohledu zespodu vrchní frézy).
(Obr. 2)

POZOR

⅜ Ujistěte se, že upínací pouzdro je po vložení nástavce

pevně dotažené. V případě nedodržení tohoto pokynu
může dojít k poškození upínacího pouzdra.

⅜ Zajistěte, aby pojistný kolík nebyl po dotažení upínacího

pouzdra zasunutý do hřídele motoru. V případě
nedodržení tohoto pokynu může dojít k poškození
upínacího pouzdra, pojistného kolíku a hřídele motoru.

(3) Při použití stopky nástavce o průměru 8 mm nebo

1/4", vyměňte dodané upínací pouzdro za upínací
pouzdro o průměru 8 mm nebo 1/4", které je
poskytováno jakožto volitelné příslušenství.

2. Demontáž nástavců

Při demontáži nástavců postupujte v opačném pořadí
než při instalaci nástavců.

POZOR

Zajistěte, aby pojistný kolík nebyl po dotažení upínacího
pouzdra zasunutý do hřídele motoru. V případě
nedodržení tohoto pokynu může dojít k poškození
upínacího pouzdra, pojistného kolíku a hřídele motoru.

ZPŮSOB POUŽITÍ HORNÍ FRÉZKY

1. Nastavení hloubky řezu. (Obr. 3)
(1) Pro nastavení hloubky řezu použijte tyčku zarážky.
1 Umístěte nářadí na rovnou plochu dřeva.
2 Otočte těleso zarážky tak, že část, ke které není upevněn

seřizovací šroub hloubky řezu na tělese zarážky, se
přesune k spodní části tyčky zarážky. Povolte šroub
s křídlovou hlavou, aby se tyčka zarážky mohla dostat
do styku s tělesem zarážky.

3 Uvolněte pojistnou páčku a zatlačte na tělo nářadí, až

se nástavec právě dotkne rovné plochy. V tomto
okamžiku dotáhněte pojistnou páčku. (Obr. 4)

4 Utáhněte šroub s křídlovou hlavou. Vyrovnejte indikátor

hloubky s ryskou „0“ stupnice.

5 Povolte šroub s křídlovou hlavou a zvedněte, až se

ukazatel vyrovná s dílkem stupnice odpovídajícím
požadované hloubce řezu. Dotáhněte šroub s křídlovou
hlavou.

6 Uvolněte pojistnou páčku a zatlačte na tělo nářadí

dolů, až těleso zarážky dosáhne požadovanou hloubku
řezu.

(2) Jak je znázorněno na obr. 5 (a), uvolněním dvou matic

na závitové tyči a jejich přesunutím dolů se umožní
pohyb nástavce dolů do koncové polohy, pokud je
pojistná páčka uvolněná. To je výhodné v případě,
když přesunujete horní frézku pro vyrovnání nástavce
s polohou řezání.
Dotáhněte horní a spodní matice pro zajištění hloubky
řezu tak, jak je znázorněno na obr. 5 (b).

(3) Pokud nepoužíváte stupnici pro nastavení hloubky řezu,

zatlačte tyčku zarážky nahoru, aby nepřekážela.

2. Těleso zarážky (Obr. 6)

Dva seřizovací šrouby řezu upevněné k tělesu zarážky
lze nastavit současně na 3 různé hloubky řezu. Pro
dotažení matic použijte klíč, aby se seřizovací šrouby
hloubky řezu nemohly uvolnit.

3. Vedení horní frézky
POZOR

Ujistěte, že jste vypnuli přívod proudu a odpojili zástrčku
z elektrické zásuvky, abyste zabránili závažným
nehodám.

(1) Vedení šablony

Vedení šablony použijte tehdy, když používáte šablonu
k výrobě velkého množství výrobků stejného tvaru.
Zajistěte vedení šablony k základové desce horní frézky
prostřednictvím 2 pomocných šroubů tak, jak je
zobrazeno na obr. 7. Nyní se ujistěte, že je pohledová
strana vedení šablony obrácena ke spodní ploše
základní desky horní frézky.

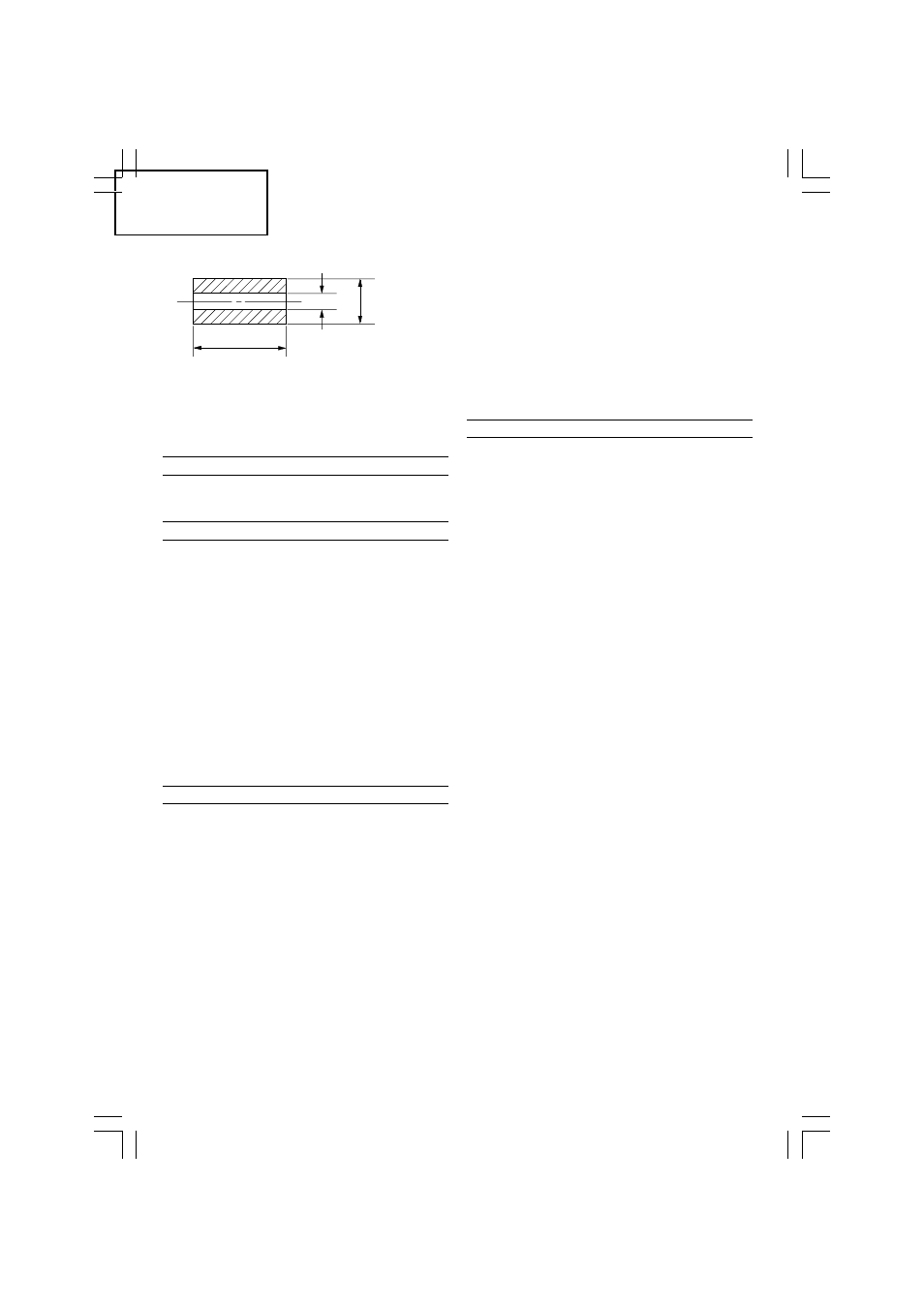

Šablona tvaruje formu vyrobenou z překližky nebo
tenkého řeziva.

20 mm

6 mm

8 mm
