1. Escoja un lugar en una pared plana que tenga una caja de em-
palme eléctrica correctamente puesta.
2. Destornille la placa translúcida. Ponga a un lado la placa trans-
lúcida y la lámpara fluorescente.
3. Quite la tuerca decorativa. Quite la placa de montaje.
4. Pase los cables de la caja de empalme por el agujero (A) de la
placa de montaje.
5. Asegúrese que la flecha de la placa de montaje esté apuntando
hacia arriba. Vea qué par de agujeros de la placa de montaje
estarán en línea con la caja de empalme. Asegure la placa de
montaje a la caja de empalme. Los dos tornillos #8-32 que se
proveen deben funcionar con cajas de empalme redondas u
octagonales. Si usa una pequeña caja rectangular, debe comprar
dos tornillos #6-32 de por lo menos 1/2 pulgada.
6. Asegure el cable de servicio de conexión a tierra debajo de la
cabeza del tornillo verde de conexión a tierra.
7. Conecte los cables del aparato a los cables de servicio ( negro
a negro y blanco a blanco). Asegúrelos con los conectores de
cable que se proveen.
8. Asegúrese que los conectores de cable y los cables estén dentro
del compartimiento de cableado del aparato. Asegure el cuerpo
del aparato a la placa de montaje con la tuerca decorativa (B).
9. Enchufe la lámpara fluorescente de 13 vatios que se provee.
10. Reinstale la placa translúcida.
11. Calafatee la superficie de montaje del aparato con un sellador
de silicona contra la intemperie.
Para probar su funcionamiento durante el día, tape la ventana del
fotocontrol con una cinta negra. Prenda la electricidad. El foto-
control tiene un retardo de tiempo (hasta de 2 minutos) antes de
responder a los cambios de luz. La luz necesitará hasta diez minutos
para alcanzar su brillantez total. Quite la cinta del fotocontrol y su
unidad funcionará automáticamente —prendido en la madrugada,
apagado al atardecer.
© 2007 HeathCo LLC 598-1100-02 S
Instrucciones de Instalación
ANTES DE EMPEZAR LA INSTALACIÓN LEA CUIDADOSAMENTE TODAS LAS INSTRUCCIONES.
NOTA: Todo el cableado debe realizarse de acuerdo con el Código Nacional Eléctrico (Código Eléctrico Canadiense en
Canadá) usando tubería u otro medio aceptable. Contáctese con un electricista calificado si tiene alguna pregunta
respecto a la adaptabilidad del sistema.
No hay piezas de servicio disponibles para este producto
Luz Fluorescente de
Seguridad Para Uso Externo
Modelo SL-5680
La lámpara en el dispositivo contiene mercurio.
Deseche de acuerdo con las leyes locales, estatales
o federales.
ADVERTENCIA: Apague la energía en el fusible o
cortacircuitos.

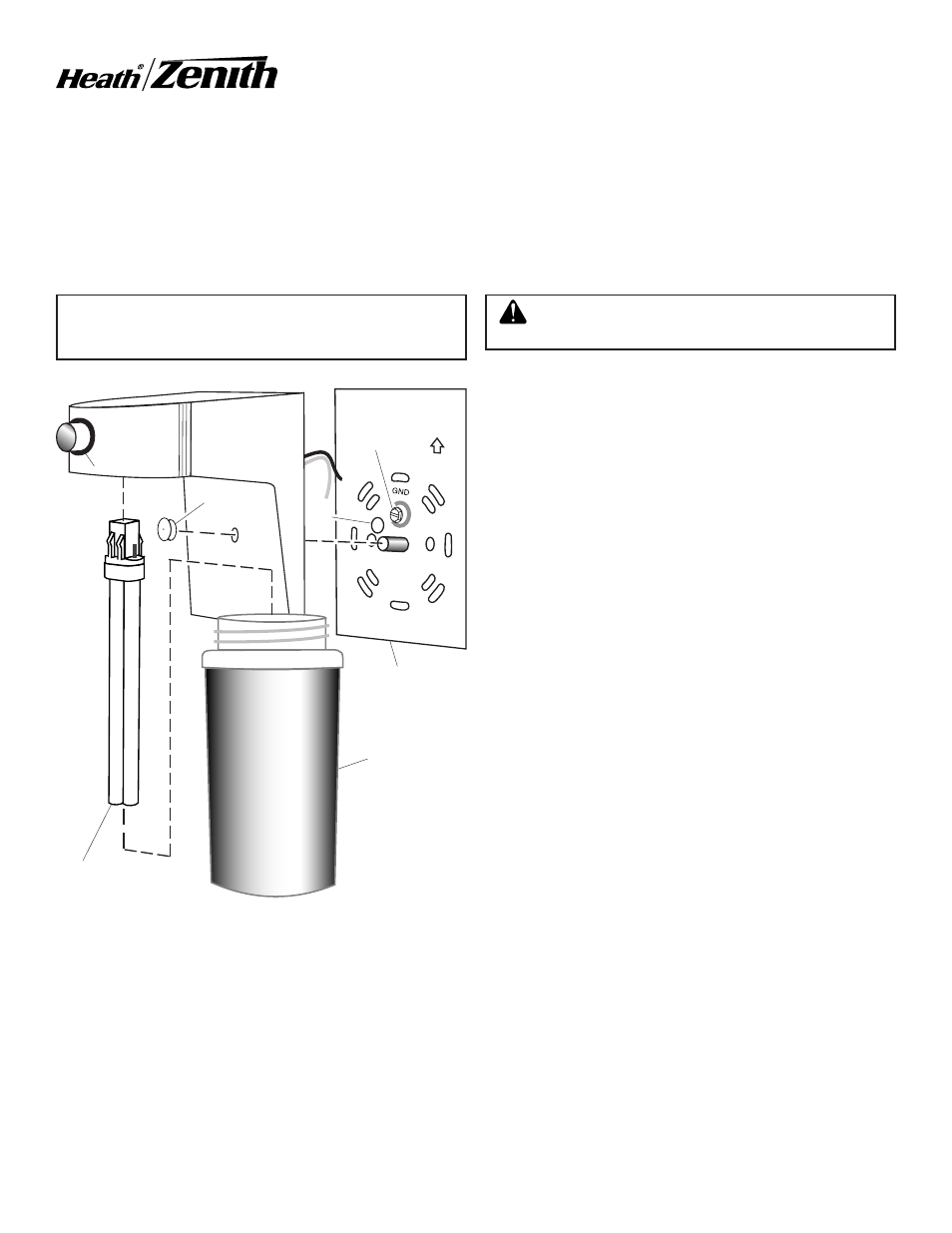

Placa de
Montaje
Tornillo de
conexión
a tierra
(A)
(B)
Lámpara
Fluorescente
Placa
Translúcida
Fotocontrol
