1. Choisissez un endroit sur un mur plat, à ossature de bois solide, а
3 а 7,6 m du sol. Le bois doit avoir au moins un pouce (25 mm)
d’épaisseur pour que le luminaire puisse être fixé solidement.
2. En vous servant du gabarit de montage comme guide, marquez
l’emplacement des 3 trous de montage. Nous suggérons de
percer des trous pilotes de 4,8 mm pour les tire-fond.
3. Installez les deux tire-fond du bas en premier. Vissez les tire-fond
de manière à laisser un espace d’environ 9,5 mm sous la tête.
4. Placez le luminaire sur ces deux tire-fond et insérez le tire-fond du
haut. Serrez le tire-fond du haut en premier, puis les deux autres.
5. Fixez votre câble ou conduit flexible extérieur à la plaque de
couverture avec un raccord, conformément au Code national de
l'électricité (Code Canadian de l'électricité au Canada).
6. Insérez les fils blanc et noir du luminaire dans le trou de la
plaque de couverture, comme indiqué.
7. Connectez les fils du luminaire aux fils de service au moyen des
serre-fils inclus ( noir à noir et blanc à blanc).
8. Ce luminaire doit être mis à la terre. Fixer le fil de terre sous la
tête de la vis de mise à la terre verte.
9. Installez la plaque de couverture. Fixer avec les deux boulons
et écrous inclus.
10. Installer l’ensemble réflecteur/lentille. Fixer avec les deux vis
et rondelles incluses.
11. Visser la lampe de 175 W à vapeur de mercure de type H39
incluse.
12. Desserrez la vis au centre de la douille de la cellule photoélectri-
que (2 tours). Tournez la douille de manière que la flèche pointe
vers le nord.
Note: Une butée empêche la douille de faire un tour
complet. Si vous avez de la difficulté à tourner la douille, essayez
dans l’autre sens. Resserrez la vis au centre de la douille.
© 2007 HeathCo LLC 598-1209-01 F

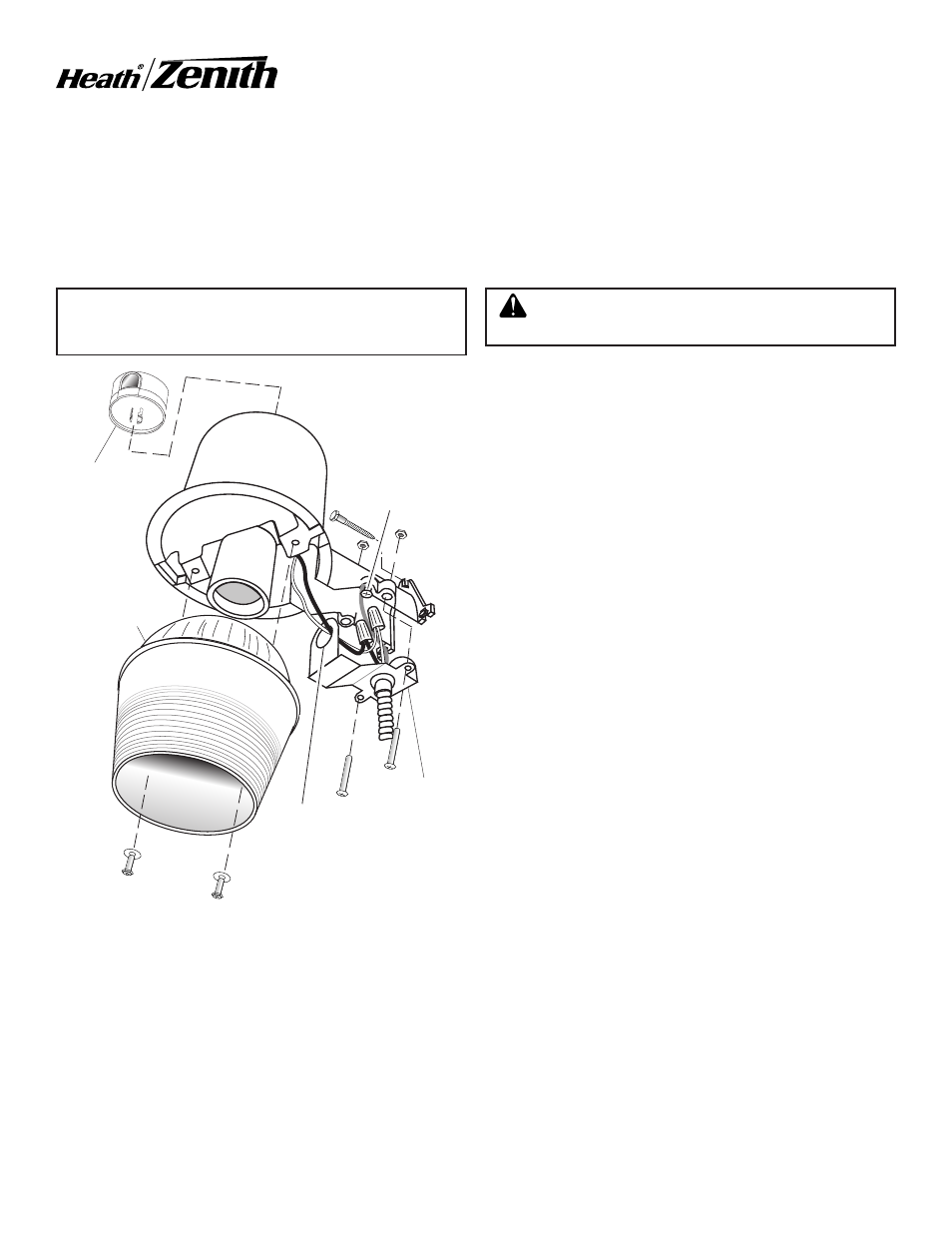

Vis de terre
Cellule
photoélectrique
Réflecteur/
Lentille
Fils du luminaire
à travers ce trou
Plaque de
couverture
Pour informations sur la garantie, consulter votre détaillant Canadian Tire.
Mode d’installation
LIRE SOIGNEUSEMENT LES DIRECTIVES AVANT D’ENTREPRENDRE L’INSTALLATION.
NOTE : Le câblage doit être conforme aux exigences du Code national del'électricité (Code Canadian de l'électricité au Ca-
nada) et être installé dans des canalisations ou autres dispositifs acceptables. Si vous avez des doutes concernant
la convenance du système, consultez un électricien reconnu.
Aucune pièce de rechange n’est disponible pour ce produit
Luminaire de Sécurité Crépuscule-
Aurore, à Vapeur de Mercure pour
Canadian Tire
Modèle SL-5650
La lampe du luminaire contient du mercure. Mettez-la
aux rebuts conformément aux lois locales, provincia-
les ou fédérales.
AVERTISSEMENT : Coupez l'alimentation au dis-
joncteur ou au fusible.
13. Alignez la cellule photoélectrique avec le socle (elle ne peut être branchée que d’une seule façon). Branchez-la, puis faites-la dans le
sens horaire jusqu’à ce qu’elle s’arrête. Si la cellule est déjà installée, faites-la tourner dans le sens horaire pour vous assurer qu’elle
est bien en place.
Pour vérifier le fonctionnement du luminaire le jour, recouvrez la cellule photoélectrique d’une petite boîte. Mettez le courant. Les cel-
lules photoélectriques ne sont pas toutes identiques. Certaines ont un délai d’allumage de quelques minutes, d’autres s’allument immé-
diatement. L’ampoule pourra prendre jusqu’à 10 minutes pour atteindre sa pleine intensité. Enlevez la boîte et le luminaire fonctionnera
automatiquement - s’allumera au crépuscule et s’éteindra à l’aurore.
