Page 3: Piezas del ventilador

background image

Materiales

(dibujados a escala)

Piezas del ventilador

(no dibujadas a escala)

GU

GUÍÍA

A DE PIEZAS

DE PIEZAS

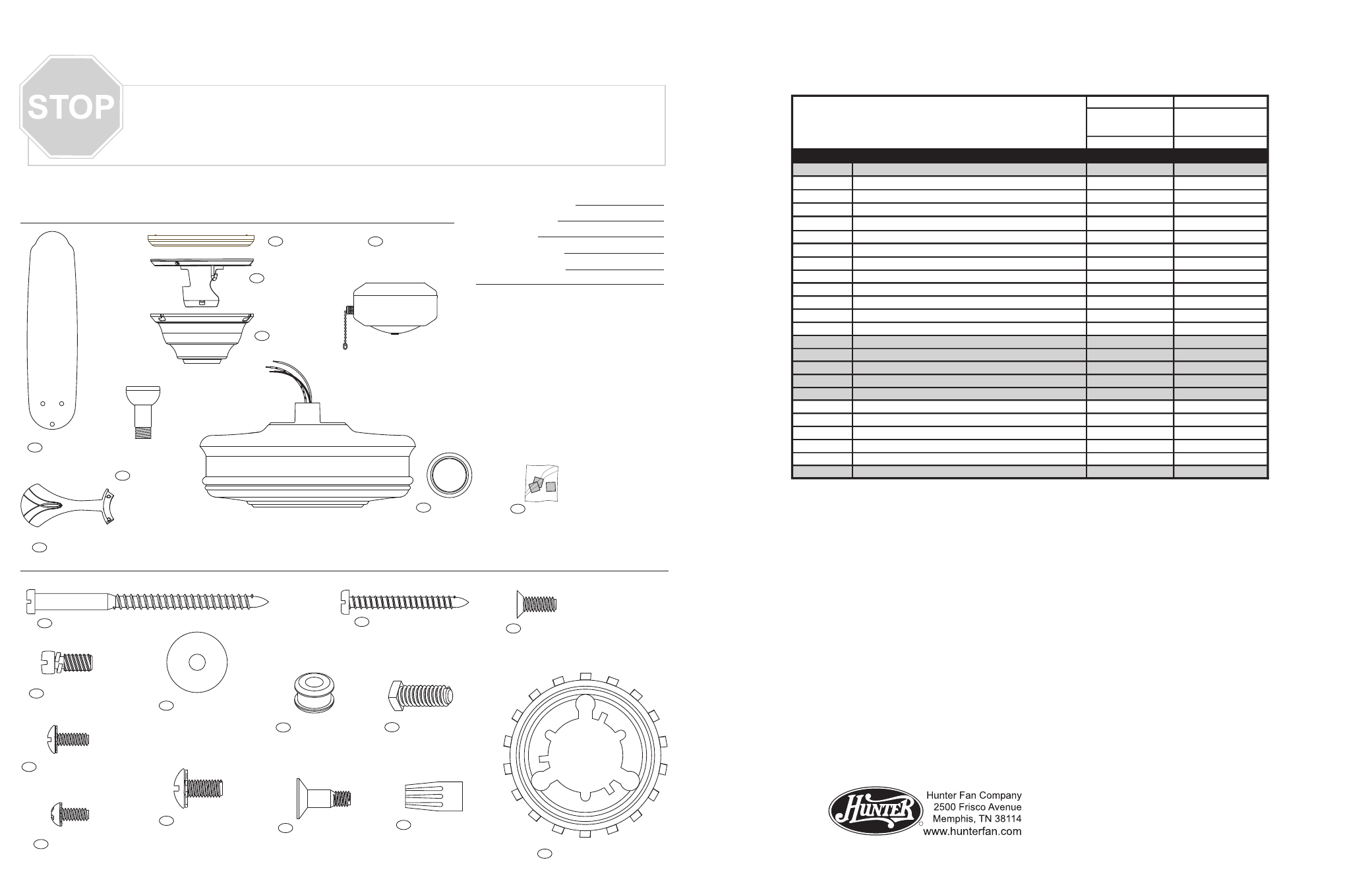

GUÍA DE PIEZAS

Antes de instalar su ventilador, anote la información siguiente para sus archivos y asistencia con la garantía.

Use la Guía de Piezas de abajo para verificar que todas las piezas estén incluidas en la caja.

Si alguna pieza falta o está dañada, llame al teléfono 1-888-830-1326.

POR FAVOR NO DEVUELVA ESTE PRODUCTO A LATIENDA DONDE LO COMPRÓ.

Nombre del modelo
No. de catálogo
No. de serie
Fecha de compra
Lugar de compra

Para informaciones adicionales acerca de:

Productos Hunter  Localización de fallas

Localización de distribuidores

Localización de centros de servicio

Llame al teléfono 1-800-448-6837

www.hunterfan.com

Si el ventilador no funciona:

1. Consulte la guía de localización de fallas

en su manual de instrucciones.

2. Llame a su centro local de servicio.

3. Llame al teléfono 901-248-2222 para

obtener asistencia técnica.

Si alguna pieza falta o está rota:

Llame al teléfono 1-888-830-1326

R

98000-01-466

3/30/05

Tornillo, mecánico, 6-32

Roseta de perfil bajo

Tornillo prisionero

8

Empalme plástico

Tornillos de Fijacion

Arandela, plana

Tornillo, de campana

27

70

69

62

47

100

68

Tornillo, de madera

65

Tornillo, de madera

64

Tornillo, de armadura

de soporte de paleta

Juego de paletas

Juego

de soporte de paletas

Conjunto del

interruptor

/ alojamiento

Conjunto del

motor y caja

Bola de suspensión

/ Conjunto de varilla

Anillo de la

moldura

de campana

Campana

Conjunto

del soporte

de suspensión

Anillo

de retención

59

Kit de equilibrado

4

3

7

46

44

75

28

239

Tornillo, de conjunto

de paleta

67

Arandela de caucho,

de paleta

66

Tornillo,

del conjunto

de la caja

del interruptor

131

No. del modelo

20740

No. del dibujo de

ensamblaje

95545-01

Acabado

Blanco

No. del ítem

Nombre del ítem

Cantidad

No. de la pieza

Equipo de sistema de colgar

1

95670-03-000

3

Campana

1

--------------------

4

Anillo de la moldura de campana

1

--------------------

7

Bola de suspensión / Conjunto de varilla

1

--------------------

8

Tornillo prisionero

1

--------------------

27

Roseta de perfil bajo

1

--------------------

59

Anillo de retención

1

--------------------

62

Tornillo, de campana

3

--------------------

64

Tornillo, de madera

2

--------------------

65

Tornillo, de madera

2

--------------------

68

Arandela, plana

4

--------------------

100

Tornillos de Fijacion

3

--------------------

239

Conjunto del soporte de suspensión

1

--------------------

28

Conjunto del interruptor / alojamiento

1

93194-03-000

44

Juego de soporte de paletas

1

95518-05-132

46

Juego de paletas

1

75539-12-000

47

Tornillo, de armadura de soporte de paleta

11

63755-05-133

Kit de materiales

1

95644-00-861

66

Arandela de caucho, de paleta

16

05989-02-000

67

Tornillo, de conjunto de paleta

16

63730-07-133

69

Tornillo, mecánico, 6-32

3

74506-36-232

70

Empalme plástico

4

05172-01-000

131

Tornillo, del conjunto de la caja del interruptor

3

64555-02-133

75

Kit de equilibrado

1

07570-01-000

Lista de piezas
