12 598-1158-04
2 serre-fils
© 2008 HeathCo LLC 598-1158-04 F
Exigences
• La commande d’éclairage nécessite une alimentation
de 120 V c.a.
• Pour utiliser la priorité manuelle, raccorder la com-
mande à un interrupteur.
• Certains codes de bâtiment locaux peuvent exi-
ger que l’installation soit faite par un électricien
qualifié.
• Ce produit est conçu pour être utilisé avec une boîte
de jonction portant une indication d'utilisation possible
en milieu humide.
Commande d’éclairage
Détecteur
Plaque
de garde
Douilles de lampe
Caractéristiques
• Allume l’éclairage lorsqu’un mouvement est détecté.
• Éteint automatiquement l’éclairage.
• Bulb Saver
MC - Durée de vie des ampoules jusqu’à 4
fois supérieure aux ampoules standard. Les ampoules
s’allument en moins de 2 secondes pour un éclairage
ultra lumineux.
• Photocellule qui maintient l’éclairage éteint pendant
la période de lumière du jour.
• La DEL indique qu’un mouvement a été détecté (jour
ou nuit).
Crochet en
plastique
Bouchon de
Caoutchouc
Garniture
de joint
6 vis incluses
(3 formats)
Bride de montage Vis de montage

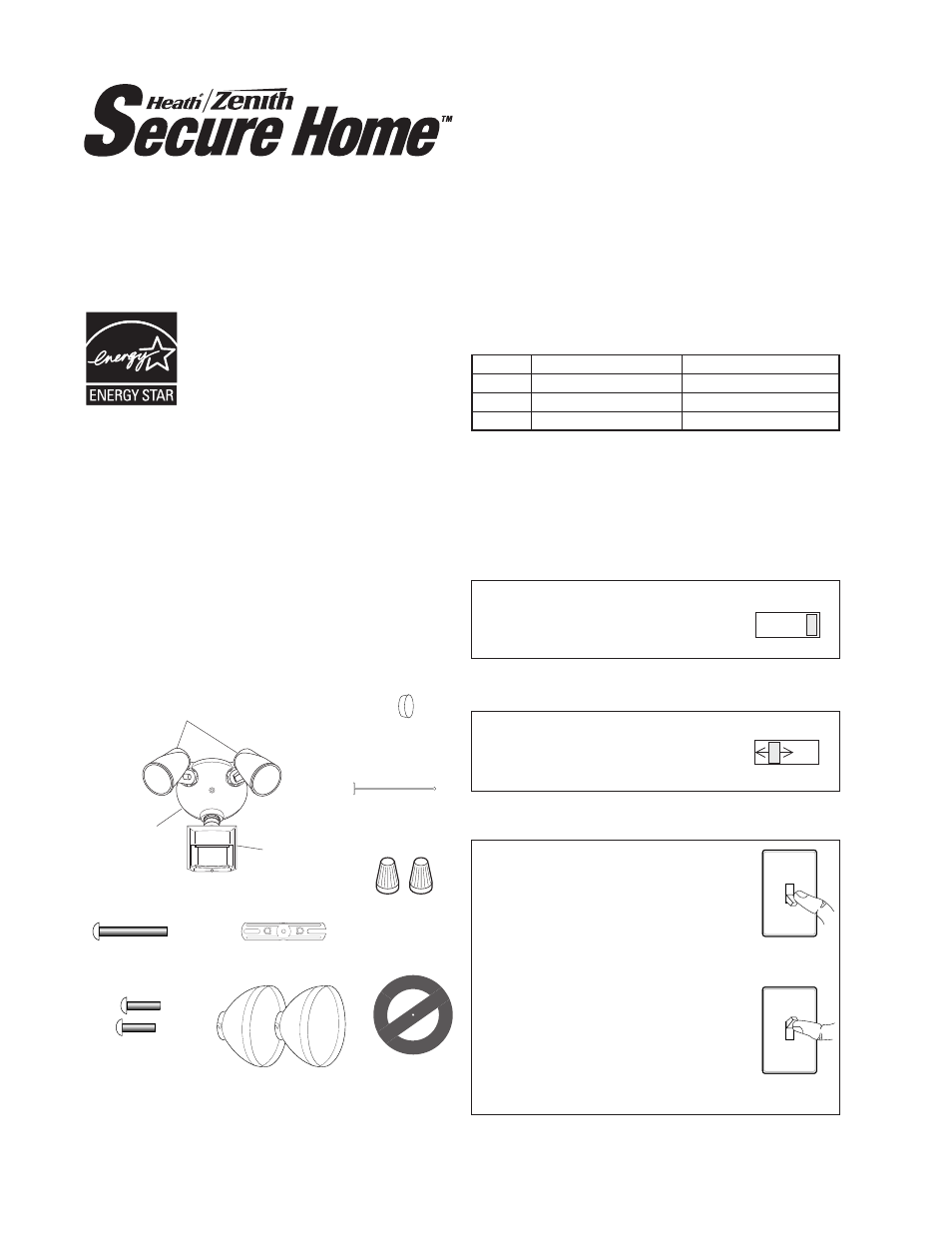

Cet emballage comprend:
Modèle SH-5412
Commande d’éclairage à
détecteur de mouvement
Conforme aux exigences ENERGY
STAR
MD lorsque vous utilisez une lampe
de 120 W maximum.
FONCTIONNEMENT
* Revient au mode automatique au lever du soleil.
ON-TIME
10 5 1 TEST
10 5 1 TEST
ON-TIME
ESSAI
AUTOMATIQUE
Note: Après mise en circuit, attendre enfiron
1 1 /
2
minute pour que l’étalonnage du circuit soit
complété.
Mode: Temps en circuit : En fonction : jour nuit
Essai 5 Secondes x x
Auto 1, 5 ou 10 Min x
Manuel au choix, amanecer* x
Amener en position d’essai (TEST)
l’interrupteur de temps en circuit
(ON-TIME) du bas du détecteur.
Amener l’interrupteur de temps en
circuit (ON-TIME) à la position corres-
pondant à 1, 5 ou 10 minutes.
... à nouveau
en circuit
hors circuit pendant
1 seconde, puis ...
Le mode manuel ne fonctionne
que la nuit parce que la lumière
du jour remet le capteur en mode
AUTO.
Mettre l’interrupteur hors circuit
pendant une seconde, plus en
circuit pour alterner entre les
modes AUTO et MANUEL.
Le mode manuel ne fonctionne
qu’avec l’interrupteur ON-TIME,
aux positions 1, 5 ou 10.
PRIORITÉ MANUELLE
2 enveloppes
