Introduction

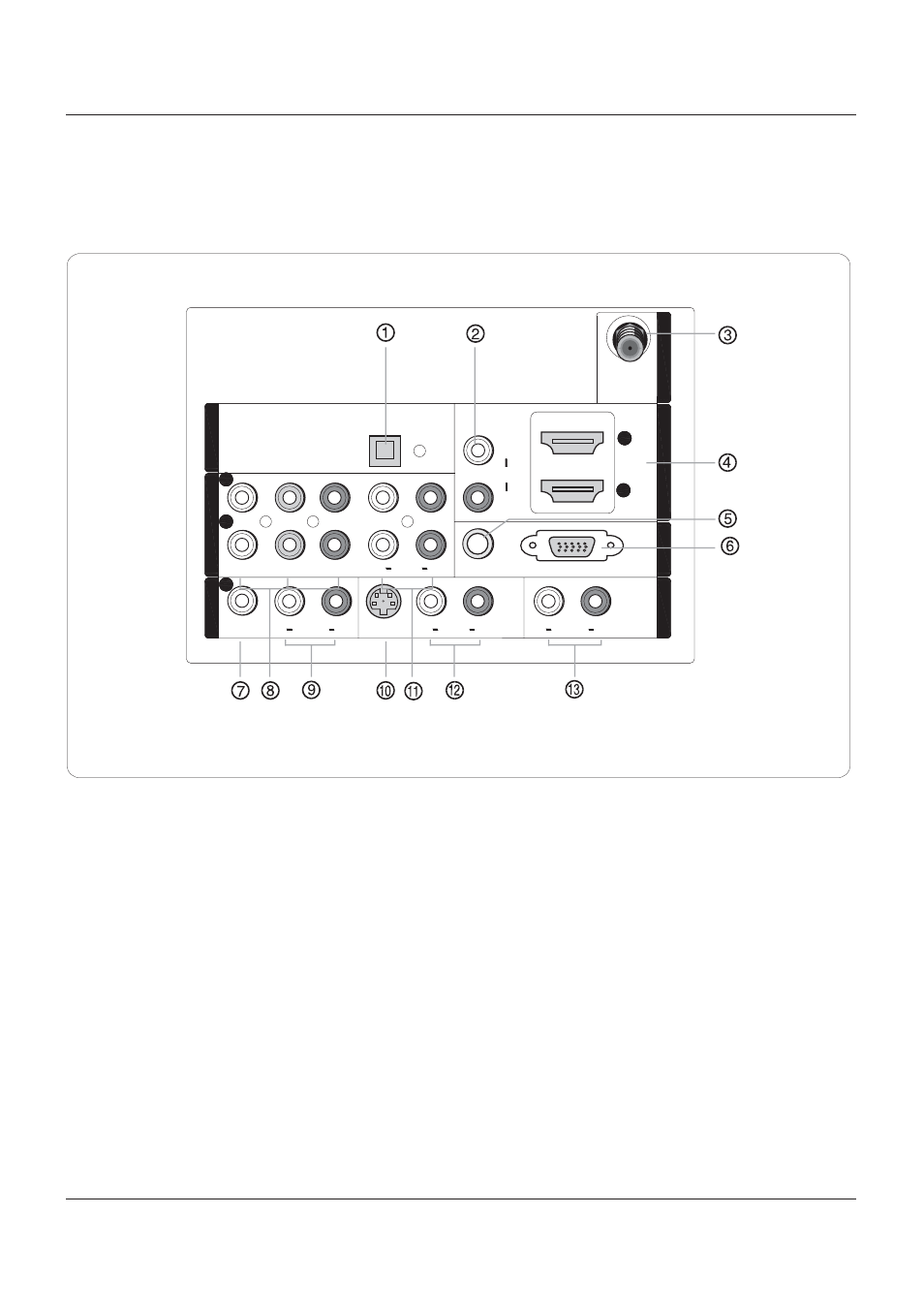

Panneaux de réglage arrière
Options de connexion
1. Sortie audio numérique : Connecte l'audio numérique à un appareil externe.
NOTE : En mode veille (standby), ces ports ne fonctionneront pas.
2. DVI Audio IN : Connecte les câbles audio G/D d'une source vidéo numérique à ces prises.
3. Antenne IN : Connecte les signaux du câble ou de l'antenne au téléviseur, soit directement ou à travers votre
boîte de jonction.
4. HDMI IN : Connecte un signal d'un appareil externe au HDMI.
5. VGA Audio IN : Connecte les câbles audio G/D d'un ordinateur à ces prises.
6. VGA Vidéo IN : Connecte le câble vidéo d'un ordinateur à cette prise.
7. VIDEO IN : Connecte le câble vidéo composite d'une source de signal externe à cette prise.
8. DVD/DTV IN (Composant) : Connecte un composant vidéo à ces prises.
9. AUDIO IN : Connecte les câbles audio G/D de la source de signal vidéo à ces prises.
10. S-VIDEO IN : Connecte le câble S-Vidéo d'une source de signal externe à ces prises.
11. AUDIO IN (Composant) : Connecte les câbles audio G/D d'une source de signal d'un composant vidéo à ces
prises.
12. AUDIO IN : Connecte les câbles audio G/D de la source de signal S-vidéo à ces prises.
13. Sortie Audio : Connecte les câbles audio G/D à l'entrée AV du deuxième téléviseur.
