MONTAGE
German – 13

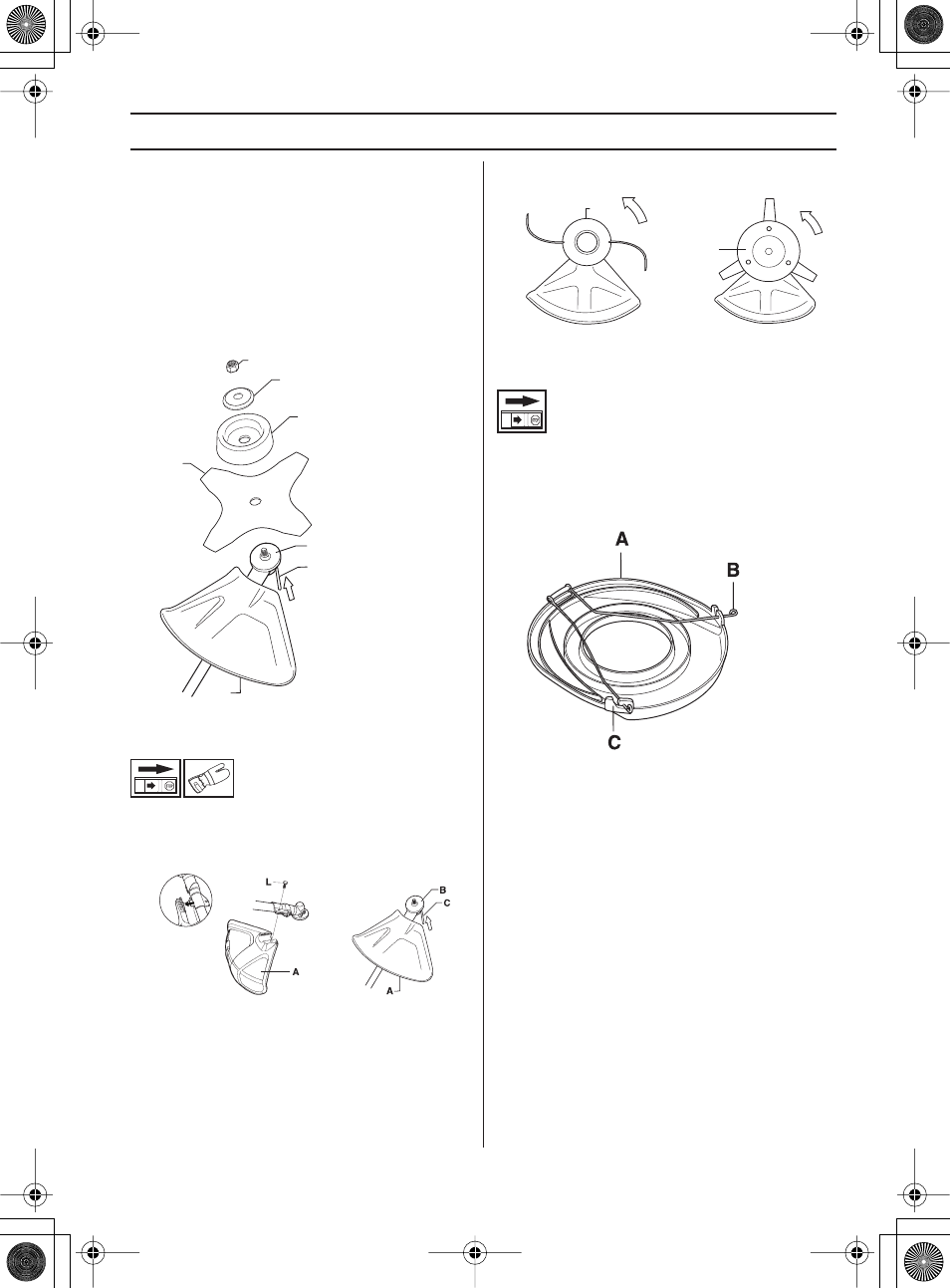

• Den Sperrstift (C) in das Loch stecken, so dass die
Achse fixiert ist.
• Klinge (D), Stützkappe (E) und Stützflansch (F) an der
Abtriebswelle montieren.
• Die Mutter (G) montieren. Die Mutter ist mit einem
Moment von 35-50 Nm (3,5-5 kpm) anzuziehen. Den
Hülsenschlüssel aus dem Werkzeugsatz verwenden.
Den Schaft des Schlüssels so nah wie möglich am
Klingenschutz greifen. Die Mutter wird angezogen,
wenn der Schlüssel entgegen der Rotationsrichtung
geführt wird (Achtung: Linksgewinde).
Montage von Trimmerschutz und
Trimmerkopf
• Für die Arbeit mit dem Trimmerkopf den
Trimmerschutz (A) montieren. Den Trimmerschutz/
Kombischutz an der Halterung am Führungsrohr
einhaken und mit einer Schraube (L) fixieren.
• Mitnehmer (B) an der Abtriebswelle montieren.
• Die Klingenachse drehen, bis sich eines der Löcher
des Mitnehmers mit dem entsprechenden Loch im
Getriebegehäuse deckt.
• Den Sperrstift (C) in das Loch stecken, so dass die
Achse fixiert ist.
• Den Trimmerkopf/die Kunststoffmesser (H) entgegen
der Rotationsrichtung aufschrauben.
• Die Demontage erfolgt in umgekehrter Reihenfolge.
Montage des Transportschutzes
1 Setzen Sie das Sägeblatt in den Transportschutz (A)
ein.
2 Schieben Sie die beiden Halterungen (B) bis zum
Einrasten in die Schlitze (C) ein, um den
Transportschutz zu fixieren.
G
F
D
E
A
B
C
H
H
