Heath Zenith High Pressure Sodium Dusk-to-Dawn Security Light SL-5660 - Manual (Page 6)

6 598-1089-03
Douille
d’ampoule
Ballast
Igniteur
Rouge
Rouge
Rouge
Noir
Noir
Bleu Bleu
Blanc
Blanc
Blanc
Noir
Blanc
Noir
Douille de
la cellule
photo-électrique
Alimentation
120 V c.a.
Directives de remplacement du ballast
1. Retirez l’ampoule.
2. Desserrez les deux vis qui retiennent le réfl ecteur de plastique
et d’aluminium, puis enlevez le réfl ecteur.
3. Retirez les deux vis qui fi xent le ballast au boîtier d’alumi-
nium.
4. Enlevez le ruban adhésif du faisceau de fi ls en prenant bien soin
de ne pas endommager les fi ls.
5. Étiquetez les fi ls conformément au diagramme de câblage.
6. Enlevez les serre-fi ls et conservez-les pour le raccordement du
ballast de remplacement.
7. Retirez la vis qui fi xe l’igniteur au ballast.
8. Retirez les deux vis qui fi xent la douille d’ampoule au ballast.
9. Mettez le ballast usagé aux rebuts.
10. Connectez le ballast de remplacement en suivant les étapes 1 à
8 dans l’ordre inverse.
Il est possible de remplacer le ballast sans couper de
fi ls. Nous recommandons de recourir aux services
d’un électricien qualifi é.

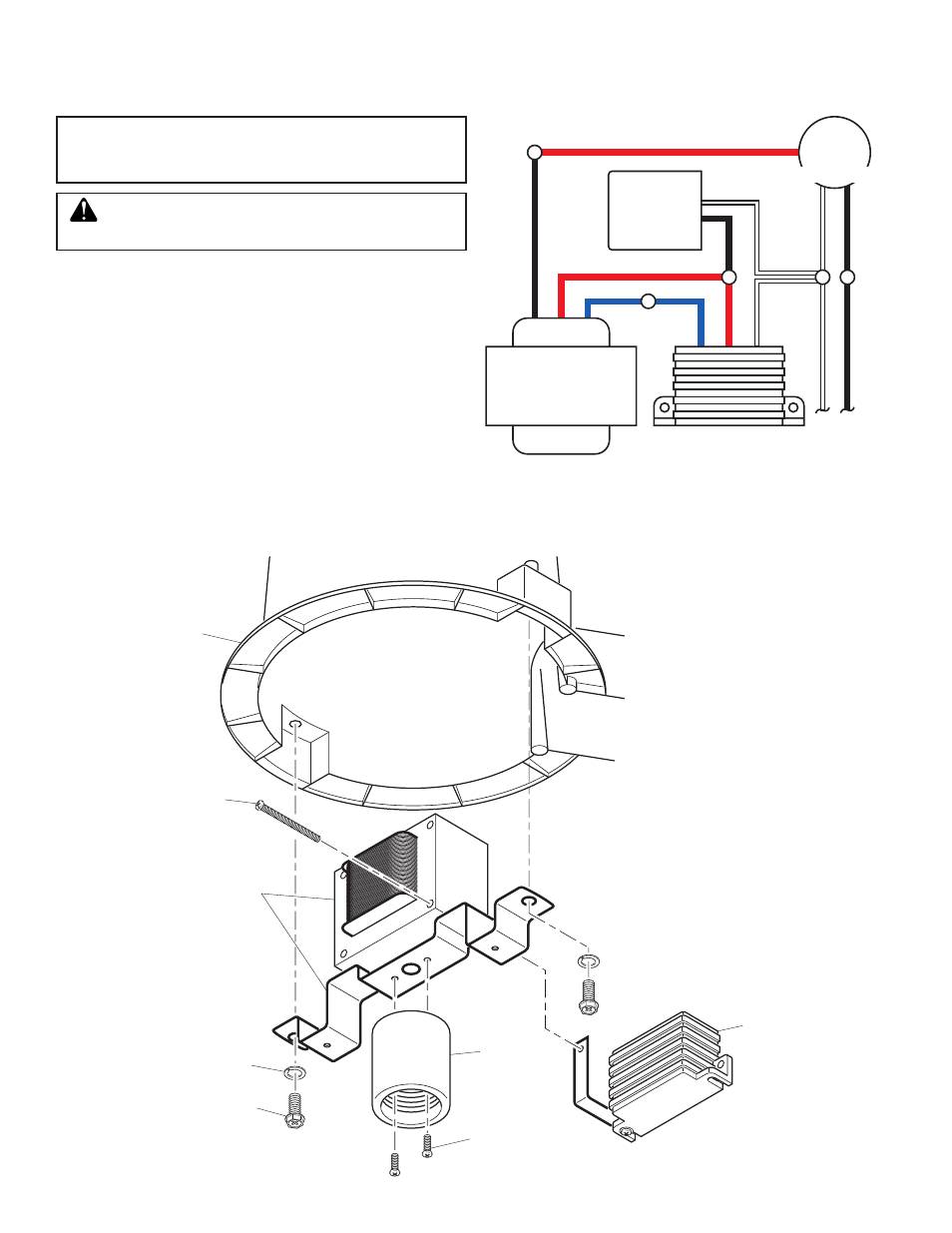

Boîtier d’aluminium
Vis de fi xation de l’igniteur
Ballast
Rondelle frein
Douille
d’ampoule
Vis de fi xation
de la douille
d’ampoule
Igniteur
Vis de fi xation du ballast
AVERTISSEMENT : Coupez l'alimentation au dis-
joncteur ou au fusible.
