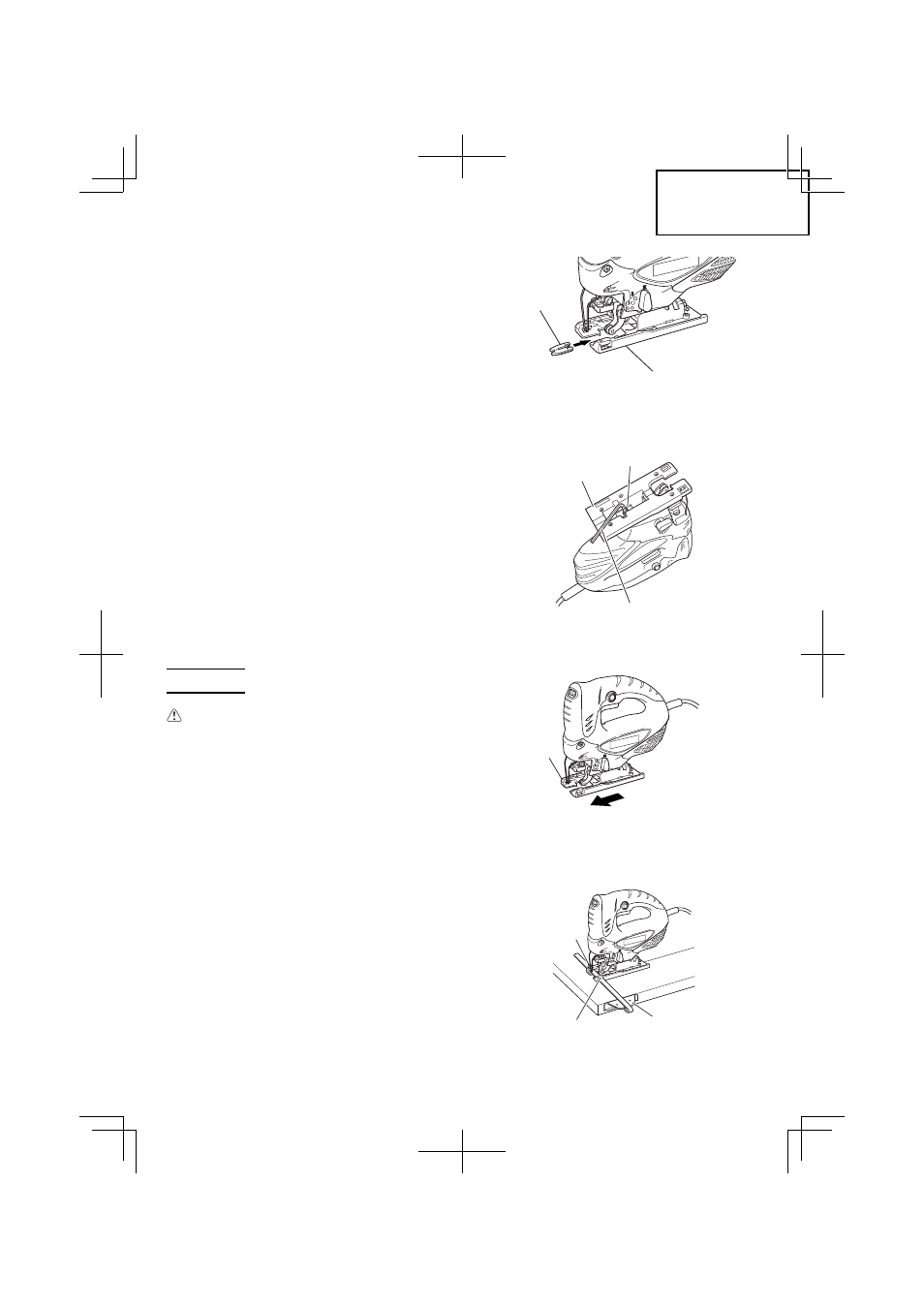

Fig. 7
Perilla de
cambio
Base
Fig. 10
Fig. 8
Base
Perno de base
Llave allen
Perno M5
Orifi cio de fi jación
Guía
Fig. 9
Base
de forma precisa, disminuir el funcionamiento
orbital.
9. Corte de chapas de acero inoxidable
Esta sierra caladora corta las placas de acero
inoxidable utilizando cuchilla N° 97. Para realizar
la operación apropiada, lea cuidadosamente
“Sobre el corte de chapas de acero inoxidable”.
10. Protector contra astillas (Vendido separadamente)
Empleando el protector contra astillas cuando
corte madera, se reducirá el astillado de las
superfi cies cortadas.
Inserte el protector contra astillas en el
espacio existente sobre la base, y empújelo
completamente (véase Fig. 7).
11 . Base secundaria (Vendido separadamente)
Utilizando la base secundaria (hecha de acero),
se conseguirá reducir la abrasión de la base
de aluminio, especialmente durante el corte de
metales.
Utilizando la base secundaria (hecha de resina)
se conseguirá reducir los arañazos de la
superfi cie de corte. Fije la base secundaria a la
superfi cie inferior de la base por medio de los 4
tornillos suministrados.
CORTAR
PRECAUCION:
● Mientras esté serrando, para evitar que la
cuchilla se salga o que el pistón se estropee
o se desgaste demasiado, asegúrese de
que la superfi cie de la placa base esté en
contacto con la pieza de trabajo.
1. Corte para rectilinear
Cuando corte en línea recta, primero trace una
línea marcadora y haga avanzar la sierra a lo
largo de esa línea. Si utiliza la guía (en venta
separadamente) podrá cortar con precisión
sobre una línea recta.
(1) Afl oje el perno de base con la llave allen provista
en la base. (Fig. 8)
(2) Mueva la base completamente hacia adelante
(Fig. 9), y vuelva a apretar el perno de la base.
(3) Fije la guía haciéndola pasar a través del orifi cio
de fi jación de la base y apriete el perno M5.
(Fig. 10)
(4) Ajuste la posición orbital a “0”.
NOTA: Para cortar con precisión utilizando la guía
(Fig. 8), ajuste siempre la posición orbital a
“0”.
