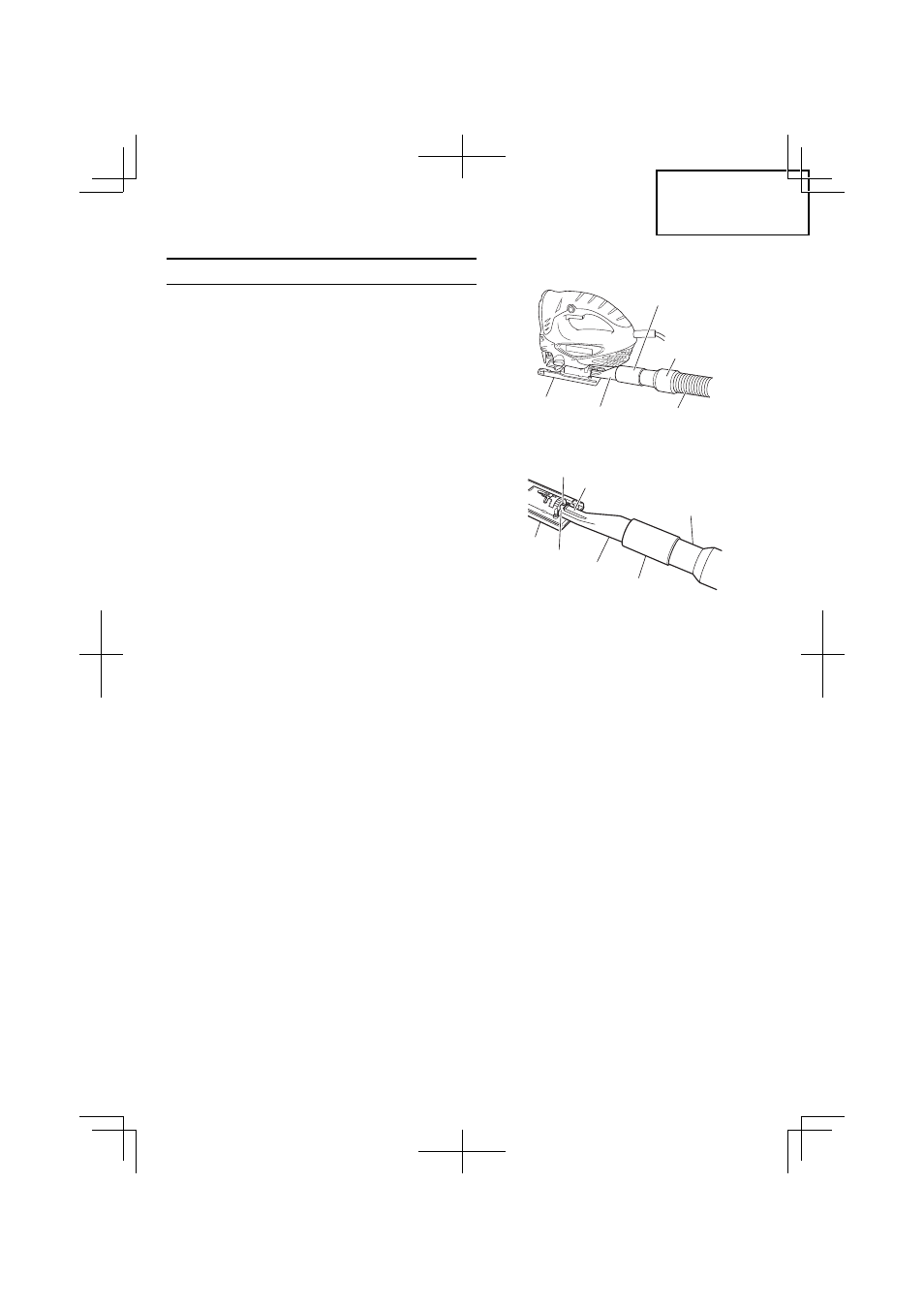

Fig. 17
Adapter
Hook
Notch
adaptateur
pour
collecteur
de
poussière
Base
Nose
Rear
hole
Fig. 16
pour collecteur de
poussière
Adaptateur
Base
Bec
Nettoyeur
27
Français
RACCORDEMENT AU NETTOYEUR
Si l’on raccorde le nettoyeur (vendu séparément)
par le collecteur à poussière et l’adaptateur (vendus
séparément), on pourra recueillir la plus grande
partie des poussières.
(1) Retirer la clé allen de la base.
(2) Déplacer la base à fond vers l’avant. (Fig. 8, 9)
(3) Raccorder le adaptateur pour collecteur de
poussière à l'adaptateur. (Fig. 16)
(4) Raccorder l’adaptateur au bec du nettoyeur.
(Fig. 16)
(5) Insérer le adaptateur pour collecteur de poussière
dans l’orifi ce arrière de la base jusqu’à ce que le
crochet s’enclenche dans la rainure. (Fig. 17)
(6) Appuyer sur le crochet pour retirer le adaptateur
pour collecteur de poussière.
