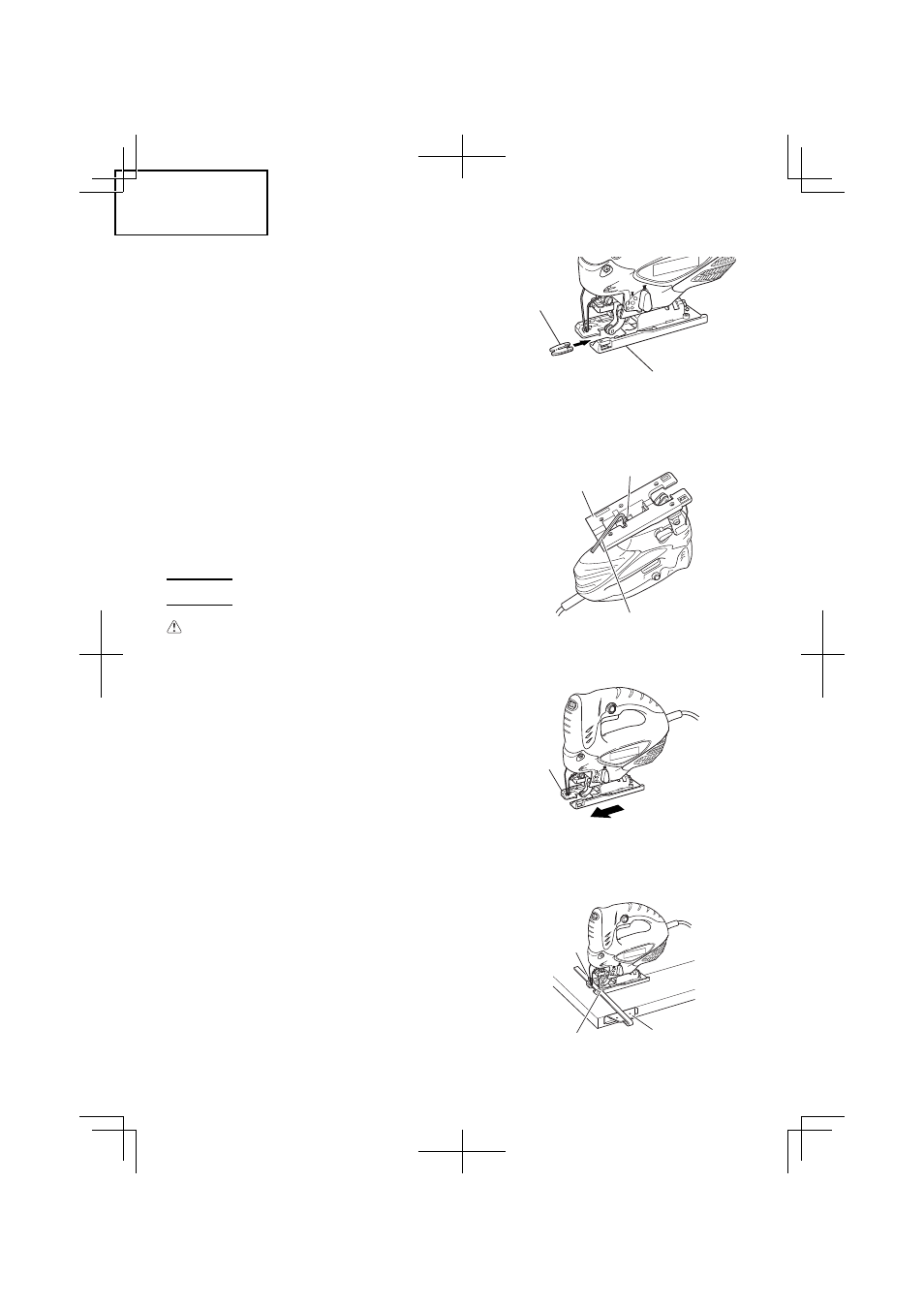

Fig. 7
Anti-
éclats
Base
Fig. 8
Base
Boulon de la
base
Clef allen
Fig. 9
Base
Fig. 10
Boulon M5
Orifi ce de fi xation
Guide
24
Français
9. Découpage de plaques en acier inoxydable
Cette scie à chantourner pourra couper des
plaques d’acier inoxydable si l’on utilise la lame
No. 97. Lire avec attention la partie intitulée
“Au sujet du découpage de plaques en acier
imoxydable” pour un fonctionnement correct.
10. Anti-éclats (Vendu séparément)
L’utilisation de l’anti-éclats pendant la découpe
de matériaux en bois réduit considérablement les
éclats de copeaux.
Insérer l’anti-éclats dans l’espace sur la base, et
le pousser à fond. (Voir Fig. 7)
11. Socle auxiliaire (Vendu séparément)
L'utilisation du socle auxiliaire (en acier) réduira
l'abrasion du socle en aluminium, en particulier
lors de la coupe de métaux.
L'utilisation du socle auxiliaire (en résine) réduira
les rayures de la surface de coupe. Fixer le socle
auxiliaire sur le fond du socle à l'aide des 4 vis.
COUPE
PRECAUTION:
● Pour éviter un délogement de la lame, des
dommages ou une usure excessive du
plongeur, bien fi xer la surface de la plaque
du socle à la pièce pendant le sciage.
1. Coupe rectilinéaire
Pour couper en ligne droite, dessiner tout
d’abord une ligne de repère et avancer la scie
le long de cette ligne. L’utilisation du guide
(vendu séparément) permettra de couper très
précisément en ligne droite.
(1) Desserrer le boulon de la base avec la clé allen
fi xйe а la base. (Fig. 8)
(2) Déplacer la base à fond vers l’avant (Fig. 9), puis
resserrer le boulon de la base.
(3) Fixer le guide en le faisant passer dans l’orifi ce de
fi xation de la base et serrer le boulon M5. (Fig. 10)
(4) Régler la position orbitale sur “0”.
REMARQUE: Pour assurer une coupe précise
lors de l'utilisation du guide (Fig. 8),
toujours régler la position orbitale sur
“0”.
2. Sciage de lignes courbes
Pour scier un peit arc circulaire, réduire la vitesse
d’alimentation de la machine. Une vitesse trop
rapide pourrait provoquer la rupture de la lame.
