Para una fácil instalación escoja una luz con un
interruptor de pared.
Para un mejor funcionamiento, instale el aparato a casi
2.4 m del suelo.
NOTA: Si el aparato está instalado a
más de 8 pies (2,4 m), si se apunta el detector hacia
abajo se reducirá la distancia de cobertura.
CUIDADO: Mantenga al detector por lo menos a
51 mm de las lámparas.
INSTALACION
CUIDADO: Para evitar los peligros de incendio
o quemazón:
• Deje que el elemento se enfríe antes de tocarlo. La
bombilla y el elemento funcionan a altas tempera-
turas.
• Mantenga al elemento por lo menos a 51 mm de
los materiales combustibles. No lo apunte hacia
objetos que estén más cerca de 1 m.
• Use sólo lámparas halógenas de tungsteno G8 con
clavijas bipolares de 100Vatios (máx.), T4, y de 120
VCA.
Para instalar debajo de un alero, se debe girar el
cabezal del detector, como se muestra en los dos
próximos pasos, para un funcionamiento correcto y
para evitar el riesgo de electrocución. Además, para
una instalación correcta debajo de un alero, quite la
protección adhesiva de la parte posterior del protector
de lámpara y péguela como se muestra abajo.

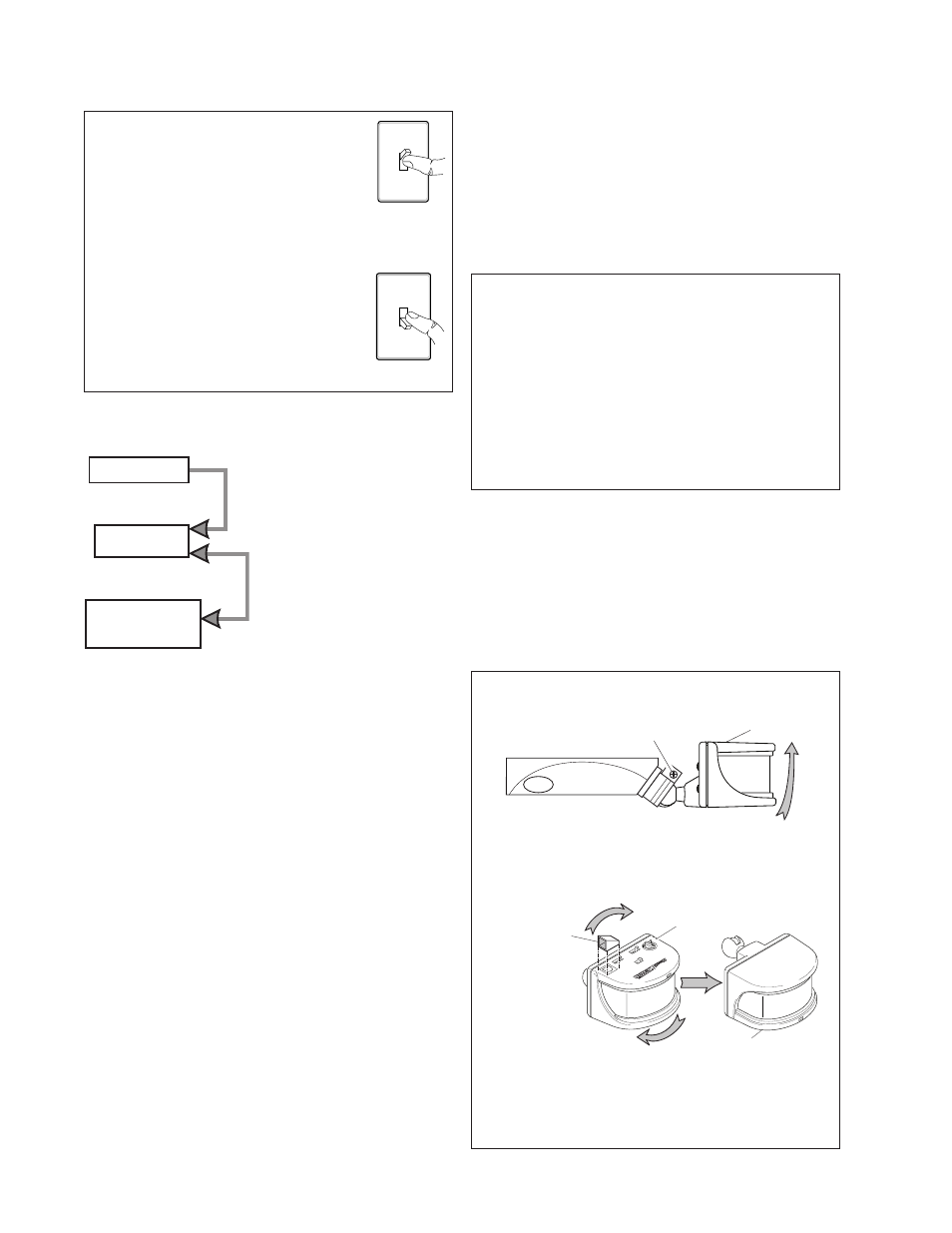

❒ Gire la cabeza del detector hacia la unión del
tornillo sujetador.
Sólo para montaje eléctrico:
Controles Tornillo Sujetador
❒ Entonces gire la cabeza del detector hacia la
derecha por 180° hasta que los controles miren
hacia abajo.
Si el detector se sale de la unión esférica, afloje el
tornillo sujetador y empuje el detector hacia dentro
de la unión esférica. Apriete el tornillo sujetador
cuando termine.
Apertura del
protector de
lámpara
Para MODO MANUAL:
...préndalo.
1 segundo
APAGADO
luego...
Mueva el interruptor de
tiempo (ON-TIME) a 1, 5 ó 20
minutos
Apague el interruptor por
un segundo y préndalo
de nuevo
Resumen de las modalidades del interruptor
* Si se confunde mientras cambia de fases, apague
la electricidad por un minuto y préndala de nuevo.
Después del tiempo de calibración el control estará
en fase AUTO(MATICA).
PRUEBA
AUTOM.
MODO
MANUAL
El modo manual funciona sólo por la
noche porque la luz del día pone al
detector en modo AUTOMATICO.
Apague el interruptor por un segundo
y vuélvalo a prender.
El modo manual funciona sólo
cuando el interruptor de tiempo (ON-
TIME) está en la posición de 1, 5 ó
20 minutos.
Luz de Adorno (D
ual
B
rite
® )
La luz se prende con media brillantez por el tiempo esco-
gido después del atardecer (apagado, 3 hr., 6 hrs., hasta
el amanecer). Si escoge OFF (APAGADO) deshabilita
esta función. Las funciones que detectan movimiento
continuarán funcionando como se describen en este
manual. Si detecta movimiento, la luz se prende con todo
su resplandor por el tiempo de duración o de ON-TIME
(1, 5 ó 20 minutos) y luego regresa a media luz.
Fases de Lámpara
Hay tres fases de lámpara (efectos al prender la luz)
disponibles cuando se detecta movimiento:
•
NORMAL – La luz se prende instantáneamente.
• SUAvE – La luz comienza tenue y gradualmente au-
menta a su brillo total. La luz gradualmente disminuye
a medio-brillo, hace pausa, y continúa disminuyendo
hasta que se apaga cuando ya no detecta movimiento
y después de seleccionar DURACIÓN (ON-TIME).
• DESTELLO – La luz se prende y se apaga por dos
veces antes de prenderse con su brillo completo.
Controles
Controles
